本技術屬于滌綸絲加工，尤其涉及一種用于阻燃滌綸絲加工的切斷裝置。

背景技術：

1、滌綸一般指聚酯纖維，是由有機二元酸和二元醇縮聚而成的聚酯經紡絲所得的合成纖維，屬于高分子化合物。

2、現有技術中公開了部分滌綸絲加工技術領域的實用新型專利，其中申請?zhí)枮閏n221117746u的實用新型專利，公開了一種具有除塵功能的切斷裝置，包括滌綸絲切斷臺，所述滌綸絲切斷臺的一側安裝有放線輥，所述滌綸絲切斷臺頂端的一側安裝有u形支撐架，且u形支撐架底端的一側設置有移動機構。本實用新型通過擠壓彈簧的彈性作用，以推動活動塊向下移動，從而使粘毛輥與滌綸絲相接觸，通過啟動轉動電機，使機軸轉動，從而使齒輪沿著齒板的方向移動，繼而帶動粘毛輥在滌綸絲表面進行來回的滾動，從而將滌綸絲上附著的毛絮和灰塵去除，從而有利于提高滌綸絲的成品質量，同時也有利于提高切斷裝置的功能多樣性，繼而提升滌綸絲生產的整體效率。

3、現有技術通過多個電機和電動推桿分別控制對應的清理組件和夾持組件，其需要依次進行操作，導致步驟繁瑣的同時，且各步驟無法進行同步操作，進而容易影響現有裝置的加工生產效率。

4、基于此，本實用新型設計了一種用于阻燃滌綸絲加工的切斷裝置，以解決上述問題。

技術實現思路

1、本實用新型的目的在于：為了解決需要依次進行操作，導致步驟繁瑣的同時，且各步驟無法進行同步操作，進而容易影響現有裝置加工生產效率的問題，而提出的一種用于阻燃滌綸絲加工的切斷裝置。

2、為了實現上述目的，本實用新型采用了如下技術方案：

3、一種用于阻燃滌綸絲加工的切斷裝置，包括底座，所述底座的頂部固定連接有固定板，所述固定板的前側開設有t形槽，所述固定板的前側開設有燕尾槽；

4、移動組件，所述移動組件包括固定連接在固定板內的電機，所述電機的前側固定連接有第一轉軸，所述第一轉軸外固定連接有轉動桿，所述轉動桿的前側固定連接有固定柱，所述t形槽內滑動連接有t形塊，所述t形塊的前端固定連接有移動架，所述移動架的底端固定連接有切割刀片；

5、清理組件，所述清理組件包括固定連接在移動架底部的固定塊，所述固定塊通過銷軸鉸接有擺動桿，所述擺動桿的底端套接有第二轉軸，所述第二轉軸外貫穿卡接有清理刷。

6、作為上述技術方案的進一步描述：

7、所述第二轉軸外固定連接有齒輪，所述第二轉軸后端固定連接有燕尾塊。

8、作為上述技術方案的進一步描述：

9、所述燕尾塊的后端滑動連接在燕尾槽內，所述固定板的前側固定連接有齒桿。

10、作為上述技術方案的進一步描述：

11、所述齒輪與齒桿相互嚙合，所述移動架的頂部開設有導向槽。

12、作為上述技術方案的進一步描述：

13、所述導向槽內滑動連接有導向柱，所述導向柱的底端固定連接有夾板。

14、作為上述技術方案的進一步描述：

15、所述夾板和移動架相靠近的兩側固定連接有同一個彈簧，所述彈簧套接在導向柱外。

16、作為上述技術方案的進一步描述：

17、所述移動架的前側開設有滑槽，所述固定柱滑動連接在滑槽內，所述底座上開設有漏槽，所述切割刀片滑動連接在漏槽內，所述底座的頂部設有電動放線輥。

18、綜上所述，由于采用了上述技術方案，本實用新型的有益效果是：

19、本實用新型中，通過設置電機、轉動桿、固定柱、切割刀片、第二轉軸和清理刷，電機帶動第一轉軸、轉動桿和固定柱轉動時，使得移動架帶動固定塊、t形塊和切割刀片向下移動，從而使其推動第二轉軸帶動齒輪和清理刷進行轉動，使得該裝置在切割時，能夠自動同步對底座的上表面進行清理，且能夠?qū)Υ懈畹臏炀]絲進行同步限位，避免切割時出現錯亂的情況，使得該裝置能夠同步實現多個步驟，操作便捷的同時，保障了該裝置的加工生產效率。

技術特征：

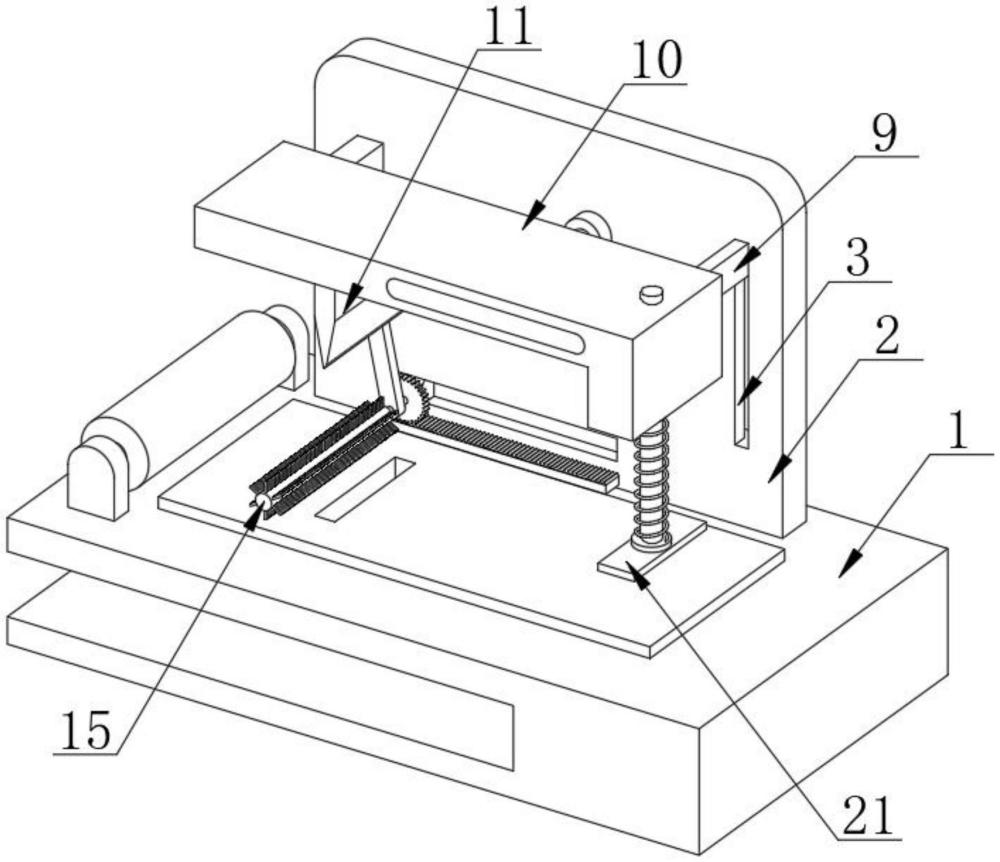

1.一種用于阻燃滌綸絲加工的切斷裝置，包括底座(1)，其特征在于，所述底座(1)的頂部固定連接有固定板(2)，所述固定板(2)的前側開設有t形槽(3)，所述固定板(2)的前側開設有燕尾槽(4)；

2.根據權利要求1所述的一種用于阻燃滌綸絲加工的切斷裝置，其特征在于，所述第二轉軸(14)外固定連接有齒輪(16)，所述第二轉軸(14)后端固定連接有燕尾塊(17)。

3.根據權利要求2所述的一種用于阻燃滌綸絲加工的切斷裝置，其特征在于，所述燕尾塊(17)的后端滑動連接在燕尾槽(4)內，所述固定板(2)的前側固定連接有齒桿(18)。

4.根據權利要求3所述的一種用于阻燃滌綸絲加工的切斷裝置，其特征在于，所述齒輪(16)與齒桿(18)相互嚙合，所述移動架(10)的頂部開設有導向槽(19)。

5.根據權利要求4所述的一種用于阻燃滌綸絲加工的切斷裝置，其特征在于，所述導向槽(19)內滑動連接有導向柱(20)，所述導向柱(20)的底端固定連接有夾板(21)。

6.根據權利要求5所述的一種用于阻燃滌綸絲加工的切斷裝置，其特征在于，所述夾板(21)和移動架(10)相靠近的兩側固定連接有同一個彈簧(22)，所述彈簧(22)套接在導向柱(20)外。

7.根據權利要求1所述的一種用于阻燃滌綸絲加工的切斷裝置，其特征在于，所述移動架(10)的前側開設有滑槽(23)，所述固定柱(8)滑動連接在滑槽(23)內，所述底座(1)上開設有漏槽，所述切割刀片(11)滑動連接在漏槽內，所述底座(1)的頂部設有電動放線輥。

技術總結
本技術公開了一種用于阻燃滌綸絲加工的切斷裝置，屬于滌綸絲加工技術領域，包括底座，所述底座的頂部固定連接有固定板，所述固定板的前側開設有T形槽，所述固定板的前側開設有燕尾槽；移動組件，所述移動組件包括固定連接在固定板內的電機，所述電機的前側固定連接有第一轉軸。本技術中，通過設置電機和清理刷，電機帶動第一轉軸、轉動桿和固定柱轉動時，從而使其推動第二轉軸帶動齒輪和清理刷進行轉動，使得該裝置在切割時，能夠自動同步對底座的上表面進行清理，且能夠?qū)Υ懈畹臏炀]絲進行同步限位，避免切割時出現錯亂的情況，使得該裝置能夠同步實現多個步驟，操作便捷的同時，保障了該裝置的加工生產效率。

技術研發人員：程建良,顧洪達,徐建新,吳志剛
受保護的技術使用者：常熟滌綸有限公司
技術研發日：20240725
技術公布日：2025/4/28
