本技術涉及液壓扳手領域，具體是一種多功能液壓扳手。

背景技術：

1、液壓扳手是液壓力矩扳手簡稱，是以液壓為動力，提供大扭矩輸出，用于螺栓的安裝及拆卸的專業螺栓上緊工具，經常用來上緊和拆松大于一英寸的螺栓，液壓扳手是由工作頭、液壓泵以及高壓油管組成，通過高壓油管，液壓泵將動力傳輸到工作頭，驅動工作頭旋轉螺母的擰緊或松開。

2、現有的液壓扳手功能較為單一，一是沒有對液壓泵連接管進行限位的功能，如果在液壓扳手工作的過程中連接管出現脫落會帶來安全隱患，二是沒有輔助支撐功能，有些情況下使用液壓扳手時，將套筒套設在零件的表面，而整個液壓扳手處于懸空狀態，容易影響液壓扳手工作時的穩定性，嚴重還會出現脫落現象，同樣會帶來安全隱患，三是沒有輔助套筒進行拆卸的結構，人工直接對套筒進行操作容易出現手滑等現象，不利于套筒的更換；因此，針對上述問題提出一種多功能液壓扳手。

技術實現思路

1、為了彌補現有技術的不足，解決了現有技術中液壓扳手功能較為單一的問題，本實用新型提出一種多功能液壓扳手。

2、本實用新型解決其技術問題所采用的技術方案是：一種多功能液壓扳手，包括扳手本體，所述扳手本體底部的左側設置有套筒，所述套筒的頂部延伸至扳手本體的內腔，所述扳手本體頂部的左側固定連接有固定架，所述固定架的頂部設置有壓板，所述壓板的底部固定連接有壓桿，所述壓桿的表面套設有彈簧，所述壓桿的底部貫穿固定架并固定連接有推板，所述扳手本體的右側連通有連接頭，所述連接頭的前側和后側均設置有限位組件，所述扳手本體的頂部設置有支撐組件；

3、所述限位組件包括固定塊，兩個固定塊相對的一側均與扳手本體固定連接，所述固定塊的右側設置有安裝塊，所述安裝塊的左側與固定塊之間固定連接有連接塊，兩個安裝塊相反的一側均設置有旋鈕，兩個旋鈕相對的一側均固定連接有第一螺桿，兩個第一螺桿相對的一端均貫穿安裝塊并活動連接有夾塊。

4、作為優選，所述夾塊的頂部和底部均固定連接有滑塊，所述滑塊的表面套設有滑動殼，所述滑動殼的表面與安裝塊固定連接。

5、作為優選，所述第一螺桿的表面與夾塊通過第一軸承活動連接，所述安裝塊的表面開設有與第一螺桿配合使用的螺紋孔。

6、作為優選，所述支撐組件包括第二螺桿，所述第二螺桿的底部與扳手本體通過第二軸承活動連接，所述第二螺桿的頂部固定連接有手輪，所述第二螺桿的表面螺紋連接有螺套，所述螺套的前側和后側均固定連接有升降架，所述升降架的底部固定連接有支撐桿，所述支撐桿的底部固定連接有支撐板。

7、作為優選，所述升降架的表面套設有限位套，兩個限位套相對的一側均與扳手本體固定連接。

8、作為優選，所述彈簧的頂部和底部分別與壓板和固定架固定連接，所述固定架的形狀為l型。

9、作為優選，所述連接塊的數量為四個，所述旋鈕的表面開設有防滑紋。

10、本實用新型的有益之處在于：

11、1.本實用新型通過設置限位組件，可以在外部液壓泵的連接管與連接頭進行連接后，對其進行限位，提高其穩定性，避免外部液壓泵的連接管出現脫落現象，提高液壓扳手使用的安全性；

12、2.本實用新型通過設置支撐組件，可以對整個液壓扳手起到輔助支撐的功能，提高液壓扳手使用時的穩定性，避免液壓扳手在使用時出現不穩的現象，從而提高液壓扳手使用時的安全性。

技術特征：

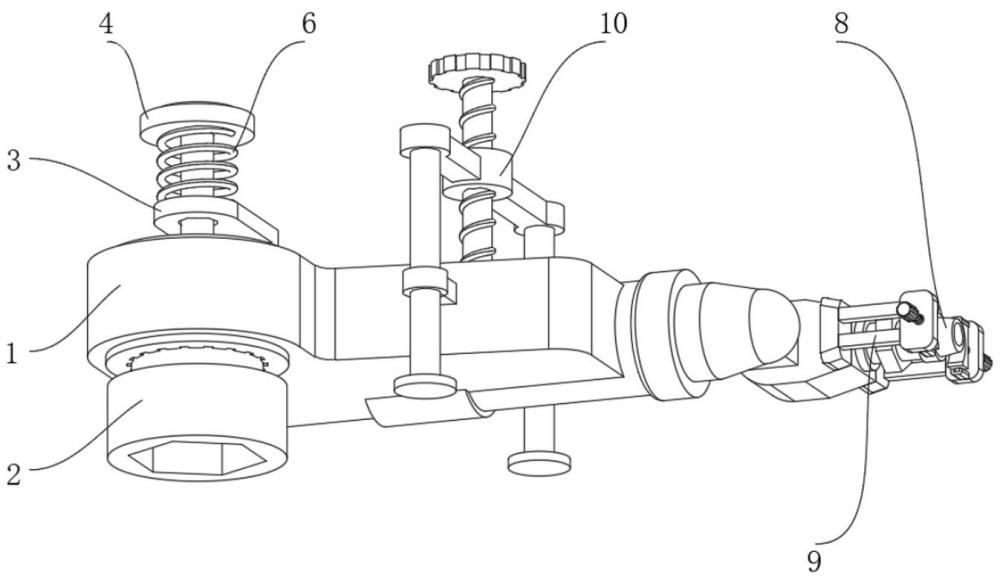

1.一種多功能液壓扳手，其特征在于：包括扳手本體（1），所述扳手本體（1）底部的左側設置有套筒（2），所述套筒（2）的頂部延伸至扳手本體（1）的內腔，所述扳手本體（1）頂部的左側固定連接有固定架（3），所述固定架（3）的頂部設置有壓板（4），所述壓板（4）的底部固定連接有壓桿（5），所述壓桿（5）的表面套設有彈簧（6），所述壓桿（5）的底部貫穿固定架（3）并固定連接有推板（7），所述扳手本體（1）的右側連通有連接頭（8），所述連接頭（8）的前側和后側均設置有限位組件（9），所述扳手本體（1）的頂部設置有支撐組件（10）；

2.根據權利要求1所述的一種多功能液壓扳手，其特征在于：所述夾塊（906）的頂部和底部均固定連接有滑塊（907），所述滑塊（907）的表面套設有滑動殼（908），所述滑動殼（908）的表面與安裝塊（902）固定連接。

3.根據權利要求2所述的一種多功能液壓扳手，其特征在于：所述第一螺桿（905）的表面與夾塊（906）通過第一軸承活動連接，所述安裝塊（902）的表面開設有與第一螺桿（905）配合使用的螺紋孔。

4.根據權利要求1所述的一種多功能液壓扳手，其特征在于：所述支撐組件（10）包括第二螺桿（1001），所述第二螺桿（1001）的底部與扳手本體（1）通過第二軸承活動連接，所述第二螺桿（1001）的頂部固定連接有手輪（1002），所述第二螺桿（1001）的表面螺紋連接有螺套（1003），所述螺套（1003）的前側和后側均固定連接有升降架（1004），所述升降架（1004）的底部固定連接有支撐桿（1005），所述支撐桿（1005）的底部固定連接有支撐板（1006）。

5.根據權利要求4所述的一種多功能液壓扳手，其特征在于：所述升降架（1004）的表面套設有限位套（1007），兩個限位套（1007）相對的一側均與扳手本體（1）固定連接。

6.根據權利要求1所述的一種多功能液壓扳手，其特征在于：所述彈簧（6）的頂部和底部分別與壓板（4）和固定架（3）固定連接，所述固定架（3）的形狀為l型。

7.根據權利要求1所述的一種多功能液壓扳手，其特征在于：所述連接塊（903）的數量為四個，所述旋鈕（904）的表面開設有防滑紋。

技術總結
本技術屬于液壓扳手領域，具體的說是一種多功能液壓扳手，包括扳手本體，所述扳手本體底部的左側設置有套筒，所述套筒的頂部延伸至扳手本體的內腔，所述扳手本體頂部的左側固定連接有固定架，所述固定架的頂部設置有壓板，所述壓板的底部固定連接有壓桿，所述壓桿的表面套設有彈簧；通過設置限位組件，可以在外部液壓泵的連接管與連接頭進行連接后，對其進行限位，提高其穩定性，避免外部液壓泵的連接管出現脫落現象，提高液壓扳手使用的安全性，通過設置支撐組件，可以對整個液壓扳手起到輔助支撐的功能，提高液壓扳手使用時的穩定性，避免液壓扳手在使用時出現不穩的現象，從而提高液壓扳手使用時的安全性。
