本技術涉及一種后橋焊接設備，具體是多規格電動三輪車后橋焊接輔助工裝。

背景技術：

1、目前,電動三輪車后橋焊接采用的是一種軸距一套焊接工裝,并且工裝壓緊零件的裝置全部為手動控制,實際生產中工人需手動壓緊,易造成壓緊不到位或過量等現象,造成產品質量不穩定,同時焊接不同后橋時需頻繁更換工裝,對生產效率提升存在極大阻礙。

技術實現思路

1、針對上述現有技術存在的問題，本實用新型提供多規格電動三輪車后橋焊接輔助工裝，可以用一套工裝應對多種軸距的后橋，并能有效壓緊到位確保產品質量，可以有效地提高生產效率。

2、為了實現上述目的，本實用新型，多規格電動三輪車后橋焊接輔助工裝，包括框架、集氣排、氣管和t型三通，所述的框架上部固定安裝基板，基板上部通過豎撐固定安裝氣缸三，氣缸三下端配備減震墊，減震墊下方正對卡座，卡座通過基座安裝在基板上表面中段，卡座兩側分別在基板的矩形滑孔中安裝支撐座二，支撐座二外側的基板矩形滑孔中安裝支撐座一，支撐座一朝向支撐座二的一側設有回拉板，氣缸二的主軸穿過支撐座一控制回拉板。

3、另外，根據本實用新型上述實施例提出的多規格電動三輪車后橋焊接輔助工裝還可以具有如下附加的技術特征：

4、作為本實用新型的進一步改進方案，所述的支撐座一和支撐座二下部分別連接各自的氣缸一，氣缸一的伸縮桿穿過拉緊板，氣缸一、氣缸二和氣缸三通過氣管和t型三通連接各自的旋鈕手動閥、通用型消聲器和螺紋直通。

5、作為本實用新型的進一步改進方案，所述的氣缸二和氣缸三通過氣管連接集氣排，集氣排通過管路連接旋鈕手動閥。

6、作為本實用新型的進一步改進方案，所述的基板上表面設有刻度。

7、作為本實用新型的進一步改進方案，所述的框架下部設有配平腳墊。

8、借由上述方案，本實用新型至少具有以下優點：與常規工裝相比，通過氣缸控制保證每次對零件施加的力一致，極大提升了產品質量穩定及一致性。同時通過設置可移動支撐實現對各個軸距后橋的兼容性，同時因為具備旋鈕一鍵鎖緊功能，大大減輕工人實際生產中因頻繁更換、調整工裝造成的時間、體力浪費，使生產效率得到提高。從而實現用一套工裝應對多種軸距的后橋，并能有效壓緊到位確保產品質量的目的，可以有效地提高生產效率。

技術特征：

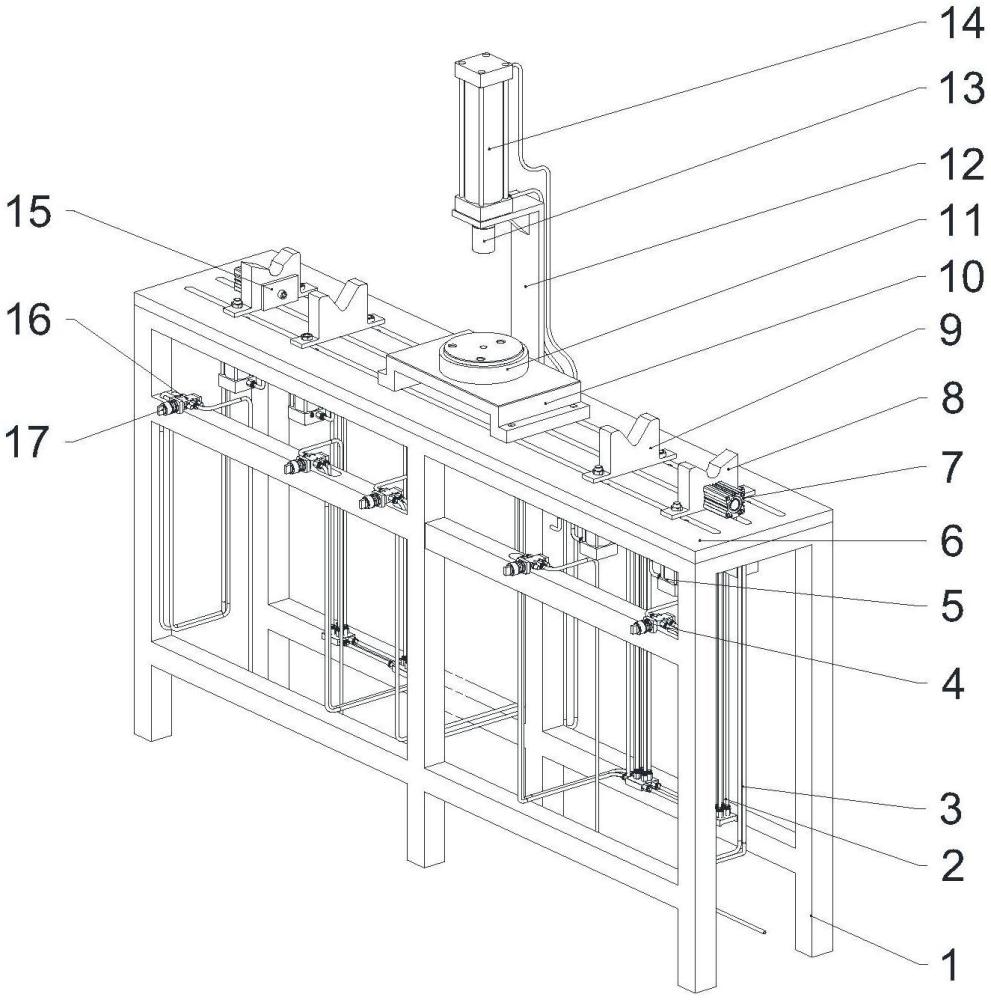

1.多規格電動三輪車后橋焊接輔助工裝，包括框架(1)和t型三通(19)，其特征在于，所述的框架(1)上部固定安裝基板(6)，基板(6)上部通過豎撐(12)固定安裝氣缸三(14)，氣缸三(14)下端配備減震墊(13)，減震墊(13)下方正對卡座(11)，卡座(11)通過基座(10)安裝在基板(6)上表面中段，卡座(11)兩側分別在基板(6)的矩形滑孔中安裝支撐座二(9)，支撐座二(9)外側的基板(6)矩形滑孔中安裝支撐座一(8)，支撐座一(8)朝向支撐座二(9)的一側設有回拉板(15)，氣缸二(7)的主軸穿過支撐座一(8)控制回拉板(15)。

2.根據權利要求1所述的多規格電動三輪車后橋焊接輔助工裝，其特征在于，所述的支撐座一(8)和支撐座二(9)下部分別連接各自的氣缸一(5)，氣缸一(5)的伸縮桿穿過拉緊板(18)，氣缸一(5)、氣缸二(7)和氣缸三(14)通過氣管(3)和t型三通(19)連接各自的旋鈕手動閥(4)、通用型消聲器(17)和螺紋直通(16)。

3.根據權利要求2所述的多規格電動三輪車后橋焊接輔助工裝，其特征在于，所述的氣缸二(7)和氣缸三(14)通過氣管(3)連接集氣排(2)，集氣排(2)通過管路連接旋鈕手動閥(4)。

4.根據權利要求1所述的多規格電動三輪車后橋焊接輔助工裝，其特征在于，所述的基板(6)上表面設有刻度。

5.根據權利要求4所述的多規格電動三輪車后橋焊接輔助工裝，其特征在于，所述的框架(1)下部設有配平腳墊。

技術總結
本技術涉及多規格電動三輪車后橋焊接輔助工裝，包括框架(1)和T型三通(19)，基板(6)上部通過豎撐(12)固定安裝氣缸三(14)，氣缸三(14)下端配備減震墊(13)，減震墊(13)下方正對卡座(11)，卡座(11)通過基座(10)安裝在基板(6)上表面中段，卡座(11)兩側分別在基板(6)的矩形滑孔中安裝支撐座二(9)，支撐座二(9)外側的基板(6)矩形滑孔中安裝支撐座一(8)，支撐座一(8)朝向支撐座二(9)的一側設有回拉板(15)，氣缸二(7)的主軸穿過支撐座一(8)控制回拉板(15)，本技術可以用一套工裝應對多種軸距的后橋，并能有效壓緊到位確保產品質量，可以有效地提高生產效率。

技術研發人員：朱旋旋,鹿世敏,邵號,王偉,陳飛
受保護的技術使用者：江蘇宗申車業有限公司徐州分公司
技術研發日：20240723
技術公布日：2025/4/28
