本發明具體涉及一種鬢刀可動式電動剃須刀。

背景技術：

1、在個人護理領域，電動剃須刀作為一種常見的日常用品，已經經歷了多次技術革新和改進。傳統的電動剃須刀通常將鬢刀組件集成在主機部分，這種設計雖然滿足了基本的剃須需求，但是這種傳統的帶有鬢刀的電動剃須刀產品仍然存在一些顯著的不足之處：

2、首先，傳統電動剃須刀由于需要在主機上設置鬢刀組件，導致主機體積較大，影響了產品的便攜性和握持舒適度。尤其對于那些經常旅行或出差的用戶來說，較大的體積不僅增加了攜帶的負擔，也會因為手握不適感而導致用戶體驗受到一定限制，而且在產品的外形上裸露的鬢刀對于產品美感的提升造成障礙。

3、其次，傳統設計中鬢刀組件的操作相對繁瑣，往往需要手動拔出鬢刀進行使用，而且鬢刀通常是轉動連接在產品主機上，使用時鬢刀擺動出來供使用者使用，這種連接結構不但操作不便而且穩定性差。

4、本發明正是基于上述的不足而產生的。

技術實現思路

1、本發明目的是克服現有技術的不足，提供一種使用便捷、更加緊湊、更安全可靠的鬢刀可動式電動剃須刀。

2、本發明是通過以下技術方案實現的：

3、本發明提供一種鬢刀可動式電動剃須刀，包括有主機以及連接在主機上的刀頭，所述的主機上設有驅動裝置，所述的刀頭上設有用于與驅動裝置連接進而能夠轉動的驅動組件，所述的刀頭上設有用于與驅動組件傳動連接的動刀組件；

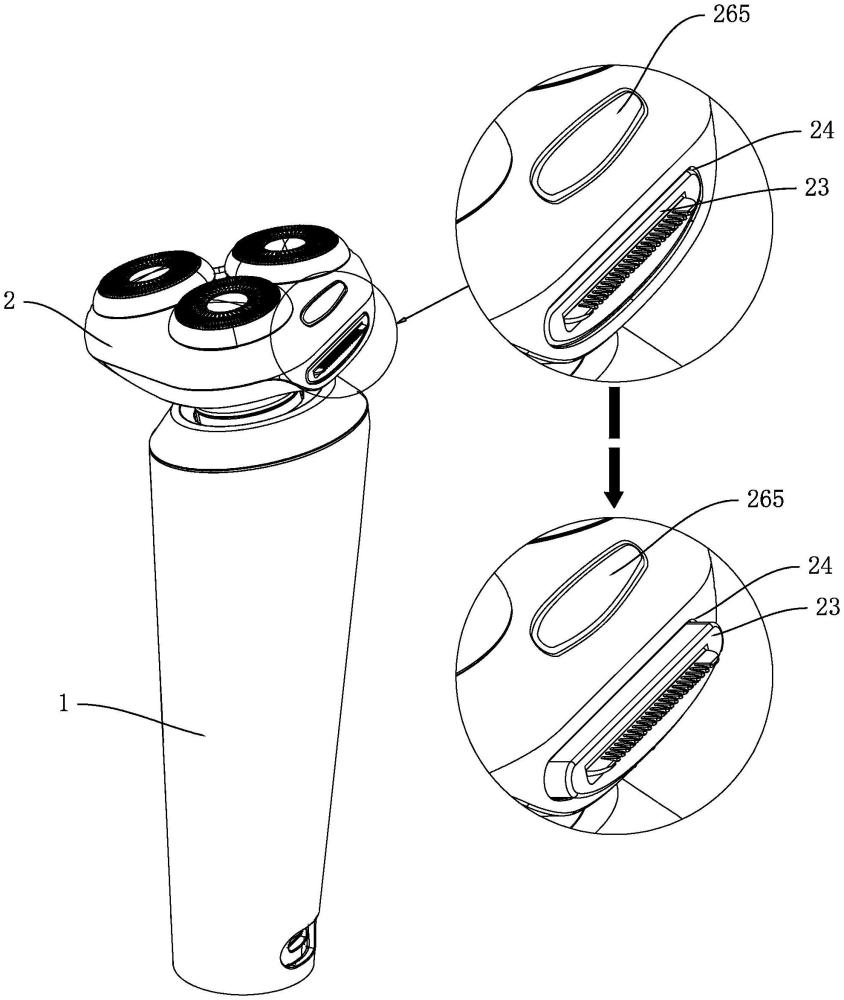

4、所述的刀頭包括有刀頭支座，刀頭支座上還設有能夠相對其滑動的鬢刀組件，所述的刀頭支座側壁設有供鬢刀組件滑動后伸出外部的鬢刀窗口，所述的刀頭支座與鬢刀組件之間設有用于推動鬢刀組件從鬢刀窗口伸出的推動結構，所述的刀頭支座與鬢刀組件之間還設有能夠將縮回的鬢刀組件鎖定、或者將鎖定的鬢刀組件解鎖的卡鎖結構，所述的鬢刀組件包括有鬢刀支架、固定連接在鬢刀支架上的剃削靜刀、能夠相對鬢刀支架滑動的剃削動刀，所述的剃削動刀與驅動組件之間設有當鬢刀組件向外伸出時帶動剃削動刀往復滑動的聯動結構。

5、如上所述的鬢刀可動式電動剃須刀，所述的推動結構包括設置在鬢刀支架與刀頭支座之間的第一彈性件。

6、如上所述的鬢刀可動式電動剃須刀，所述的卡鎖結構包括設置在鬢刀支架上部的限位凸臺、轉動連接在刀頭支座上的鎖定件，所述的鎖定件上具有伸出至限位凸臺一側進而阻擋鬢刀組件向外伸出的阻擋部，所述的刀頭支座上設有用于推動鎖定件轉動進而使得阻擋部從限位凸臺一側離開的操作件，所述的鎖定件與刀頭支座之間設有用于推動鎖定件復位的第二彈性件。

7、如上所述的鬢刀可動式電動剃須刀，所述的聯動結構包括有轉動連接在刀頭支座上的擺動件、與驅動組件連接并且偏心設置的偏心件，所述的擺動件中部連接在刀頭支座上，而擺動件前部設有第一容納孔，所述的偏心件位于第一容納孔中并能夠與第一容納孔的側壁抵接進而在偏心件轉動時帶動擺動件擺動，所述的擺動件后部設有第二容納孔，所述的剃削動刀上設有伸入到第二容納孔中的限位柱，所述的第二容納孔具有位于前半部的斷開區域、位于前半部的連接區域，當鬢刀組件向外伸出時所述的限位柱從斷開區域進入到連接區域，當限位柱位于斷開區域，限位柱與第二容納孔的側壁之間留有間隙，當限位柱位于連接區域時，擺動件能夠與第二容納孔的側壁抵接。

8、如上所述的鬢刀可動式電動剃須刀，所述的刀頭還包括有可拆卸連接在刀頭支座上的刀頭頂蓋，所述的動刀組件連接在刀頭頂蓋上。

9、如上所述的鬢刀可動式電動剃須刀，所述的操作件為軟質材料制成的結構，所述的操作件兩端連接在刀頭頂蓋上，而操作件中部設有從刀頭頂蓋頂部露出以供人按壓的操作部，所述的鎖定件上設有偏心設置并且位于操作部下側的抵靠部，當操作部向下按壓時操作部推動操作部繼而使得操作件轉動。

10、如上所述的鬢刀可動式電動剃須刀，所述的限位凸臺前側設有第一導向斜面。

11、如上所述的鬢刀可動式電動剃須刀，所述的刀頭支座與刀頭頂蓋之間設有用于將后者吸附到前者上的第一磁吸結構。

12、如上所述的鬢刀可動式電動剃須刀，所述的主機與刀頭之間設有用于將后者吸附到前者上的第二磁吸結構。

13、如上所述的鬢刀可動式電動剃須刀，所述的剃削靜刀上設有條形限位孔，所述的剃削動刀上設有伸入到條形限位孔中并且與條形限位孔長度方向一直到長條形限位臺。

14、與現有技術相比，本發明有如下優點：

15、1、緊湊設計與體積優化，鬢刀組件集成在刀頭而非主機上，摒棄了傳統剃須刀需要在主機上設置鬢刀的設計。這種創新布局不僅顯著縮小了主機的體積，使得產品更加輕巧便攜，同時也提升了整體外觀的簡潔性和美觀度。更小的主機體積不僅便于用戶日常攜帶和存放，還為手持操作提供了更好的握持感和舒適度，尤其適合旅行或出差時使用。

16、2、一鍵彈出與智能控制提升便捷性與安全性，本設計采用了一鍵彈出機制，用戶只需輕松按壓操作件即可使鬢刀組件迅速彈出并立即進入工作狀態。當不需要使用鬢刀時，用戶可將其推回原位，此時鬢刀自動鎖定且停止工作。這種設計極大地提高了使用的便捷性，減少了繁瑣的操作步驟，同時確保了產品的安全性和穩定性。內置的卡鎖結構和推動機構保證了鬢刀在不使用時穩固鎖定，防止意外彈出，進一步提升了用戶體驗和安全性。此外，這種智能控制方式也延長了產品的使用壽命，減少了因頻繁手動調節導致的磨損和損壞風險。

技術特征：

1.一種鬢刀可動式電動剃須刀，包括有主機(1)以及連接在主機(1)上的刀頭(2)，所述的主機(1)上設有驅動裝置(11)，所述的刀頭(2)上設有用于與驅動裝置(11)連接進而能夠轉動的驅動組件(21)，所述的刀頭(2)上設有用于與驅動組件(21)傳動連接的動刀組件(22)；

2.根據權利要求1所述的鬢刀可動式電動剃須刀，其特征在于：所述的推動結構(25)包括設置在鬢刀支架(231)與刀頭支座(20)之間的第一彈性件(251)。

3.根據權利要求1所述的鬢刀可動式電動剃須刀，其特征在于：所述的卡鎖結構(26)包括設置在鬢刀支架(231)上部的限位凸臺(261)、轉動連接在刀頭支座(20)上的鎖定件(262)，所述的鎖定件(262)上具有伸出至限位凸臺(261)一側進而阻擋鬢刀組件(23)向外伸出的阻擋部(263)，所述的刀頭支座(20)上設有用于推動鎖定件(262)轉動進而使得阻擋部(263)從限位凸臺(261)一側離開的操作件(264)，所述的鎖定件(262)與刀頭支座(20)之間設有用于推動鎖定件(262)復位的第二彈性件(267)。

4.根據權利要求1-3任一條所述的鬢刀可動式電動剃須刀，其特征在于：所述的聯動結構(27)包括有轉動連接在刀頭支座(20)上的擺動件(271)、與驅動組件(21)連接并且偏心設置的偏心件(272)，所述的擺動件(271)中部連接在刀頭支座(20)上，而擺動件(271)前部設有第一容納孔(273)，所述的偏心件(272)位于第一容納孔(273)中并能夠與第一容納孔(273)的側壁抵接進而在偏心件(272)轉動時帶動擺動件(271)擺動，所述的擺動件(271)后部設有第二容納孔(274)，所述的剃削動刀(233)上設有伸入到第二容納孔(274)中的限位柱(234)，所述的第二容納孔(274)具有位于前半部的斷開區域(275)、位于前半部的連接區域(276)，當鬢刀組件(23)向外伸出時所述的限位柱(234)從斷開區域(275)進入到連接區域(276)，當限位柱(234)位于斷開區域(275)，限位柱(234)與第二容納孔(274)的側壁之間留有間隙，當限位柱(234)位于連接區域(276)時，擺動件(271)能夠與第二容納孔(274)的側壁抵接。

5.根據權利要求2所述的鬢刀可動式電動剃須刀，其特征在于：所述的刀頭(2)還包括有可拆卸連接在刀頭支座(20)上的刀頭頂蓋(28)，所述的動刀組件(22)連接在刀頭頂蓋(28)上。

6.根據權利要求5所述的鬢刀可動式電動剃須刀，其特征在于：所述的操作件(264)為軟質材料制成的結構，所述的操作件(264)兩端連接在刀頭頂蓋(28)上，而操作件(264)中部設有從刀頭頂蓋(28)頂部露出以供人按壓的操作部(265)，所述的鎖定件(262)上設有偏心設置并且位于操作部(265)下側的抵靠部(266)，當操作部(265)向下按壓時操作部(265)推動操作部(265)繼而使得操作件(264)轉動。

7.根據權利要求2所述的鬢刀可動式電動剃須刀，其特征在于：所述的限位凸臺(261)前側設有第一導向斜面(268)。

8.根據權利要求5所述的鬢刀可動式電動剃須刀，其特征在于：所述的刀頭支座(20)與刀頭頂蓋(28)之間設有用于將后者吸附到前者上的第一磁吸結構(201)。

9.根據權利要求1所述的鬢刀可動式電動剃須刀，其特征在于：所述的主機(1)與刀頭(2)之間設有用于將后者吸附到前者上的第二磁吸結構(202)。

10.根據權利要求1所述的鬢刀可動式電動剃須刀，其特征在于：所述的剃削靜刀(232)上設有條形限位孔(235)，所述的剃削動刀(233)上設有伸入到條形限位孔(235)中并且與條形限位孔(235)長度方向一直到長條形限位臺(236)。

技術總結
本發明公開了一種鬢刀可動式電動剃須刀，包括有主機以及連接在主機上的刀頭，刀頭包括有刀頭支座，刀頭支座上還設有能夠相對其滑動的鬢刀組件，刀頭支座側壁設有供鬢刀組件滑動后伸出外部的鬢刀窗口，刀頭支座與鬢刀組件之間設有用于推動鬢刀組件從鬢刀窗口伸出的推動結構，刀頭支座與鬢刀組件之間還設有能夠將縮回的鬢刀組件鎖定、或者將鎖定的鬢刀組件解鎖的卡鎖結構，鬢刀組件包括有鬢刀支架、固定連接在鬢刀支架上的剃削靜刀、能夠相對鬢刀支架滑動的剃削動刀，剃削動刀與驅動組件之間設有當鬢刀組件向外伸出時帶動剃削動刀往復滑動的聯動結構，本發明目的是提供一種使用便捷、更加緊湊、更安全可靠的鬢刀可動式電動剃須刀。

技術研發人員：郭小偉,張濤,梁健光,盛立軍,袁振發
受保護的技術使用者：中山市雷泰電器制造有限公司
技術研發日：
技術公布日：2025/4/28
