本技術涉及包裝盒裁切，尤其涉及一種塑料包裝盒裁切裝置。

背景技術：

1、包裝盒顧名思義就是用來包裝產品的盒子，可以按材料來分類比如：紙盒，鐵盒，木盒，布盒，皮盒，亞克力盒，瓦楞包裝盒、pvc盒等,包裝盒功能：保證運輸中產品的安全，提升產品的檔次等。

2、塑料包裝盒在生產過程中，需要對沖壓成型后的塑料包裝盒的毛邊進行裁切，因此需要使用到裁切裝置，在對包裝盒進行裁切時，需要對包裝盒進行定位，以保證切割的準確性，但是傳統的切割裝置在使用時，不便對包裝盒進行測量，導致切割位置發生偏差影響包裝盒的品質。

技術實現思路

1、(一)要解決的技術問題

2、為了解決現有技術的上述問題，本實用新型提供塑料包裝盒裁切裝置，在切割時可對包裝盒進行測量，保證切割的精準性。

3、(二)技術方案

4、為了達到上述目的，本實用新型采用的主要技術方案為：

5、一種塑料包裝盒裁切裝置，包括裁切基座，所述裁切基座頂部的兩側分別固定安裝有機架，兩個所述機架的相對側共同焊接有滑軌，所述滑軌的外壁滑動連接有切割滑座，還包括：

6、切割刀具，轉動連接在切割滑座的底部且與切割滑座之間通過彈性構件配合用于對塑料包裝盒進行裁切；

7、下壓滑架，滑動連接在切割滑座的中部與切割刀具抵觸配合；

8、按壓手柄，轉動連接在切割滑座的頂部用于按壓下壓滑架；

9、固定部件，設置在機架上用于對待切割的包裝盒進行固定；

10、測量部件，設置在裁切基座上用于對待切割的包裝盒切割位置進行測量。

11、所述切割刀具包括一個支撐平板，所述支撐平板通過水平轉軸與切割滑座轉動連接，所述支撐平板的底部設置有切割刀頭。

12、所述彈性構件的數量為兩個且對此設置在切割滑座的兩側，所述彈性構件為彈簧，其一端與支撐平板的側壁卡接，另一端通過螺栓固定安裝在切割滑座的側壁。

13、所述切割滑座的側壁開設有兩個滑孔，所述下壓滑架插接在滑孔內可相對于切割滑座上下滑動，下壓滑架的橫截面呈矩形。

14、所述固定部件包括固定連接在機架上的滑架，所述滑架的內側壁滑動連接有升降滑架，所述升降滑架的底部固定連接有復位彈簧，所述復位彈簧與滑架固定相連。

15、所述測量部件包括一個固定連接在裁切基座上的測量尺，所述測量尺的一側具有開口且在頂部螺紋連接有固定螺栓，所述開口內插接有滑板，所述滑板與裁切基座滑動連接，所述固定螺栓抵緊滑板限制其沿著測量尺的長度方向滑動。

16、所述裁切基座的中部開設有與切割刀具相適配的切割槽。

17、(三)有益效果

18、本實用新型的有益效果是：通過裁切基座、機架、滑軌、切割滑座、切割刀具、下壓滑架、按壓手柄、固定部件和測量部件的設置，通過固定螺栓將滑板固定在測量尺測量位置，每次裁切只需要將包裝盒放置在滑板處，然后按壓升降滑架，通過升降滑架對包裝盒進行固定，按壓手柄向下運動可推動下壓滑架帶動切割刀具至切割位置，然后推動切割滑座運動即可對包裝盒進行裁切，使用較為方便。

技術特征：

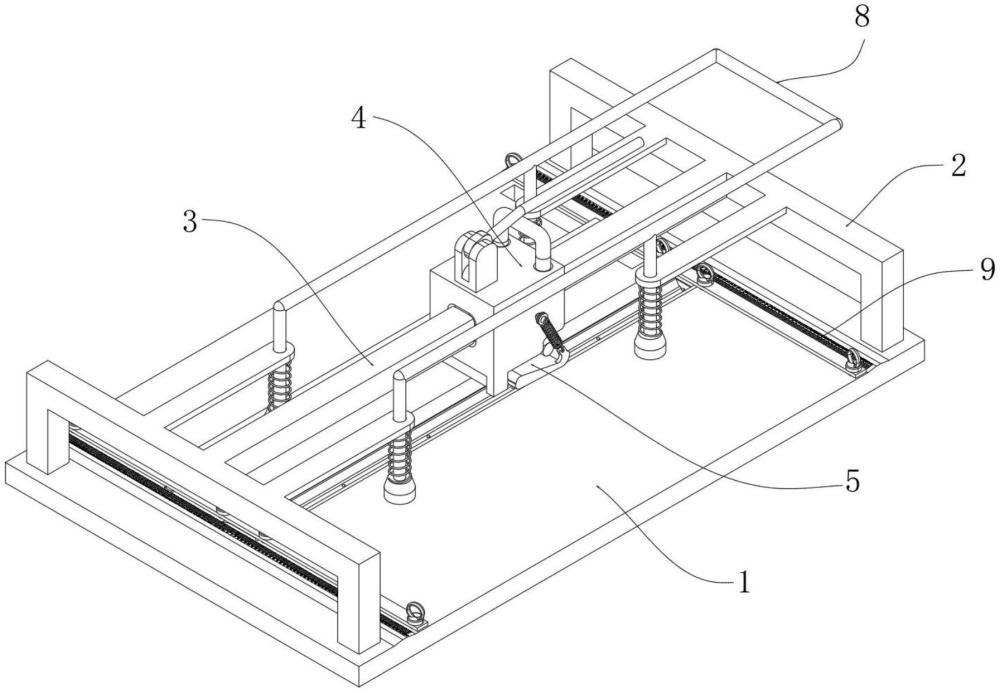

1.一種塑料包裝盒裁切裝置，其特征在于：包括裁切基座(1)，所述裁切基座(1)頂部的兩側分別固定安裝有機架(2)，兩個所述機架(2)的相對側共同焊接有滑軌(3)，所述滑軌(3)的外壁滑動連接有切割滑座(4)，還包括：

2.根據權利要求1所述的一種塑料包裝盒裁切裝置，其特征在于：所述切割刀具(5)包括一個支撐平板(52)，所述支撐平板(52)通過水平轉軸與切割滑座(4)轉動連接，所述支撐平板(52)的底部設置有切割刀頭(53)。

3.根據權利要求2所述的一種塑料包裝盒裁切裝置，其特征在于：所述彈性構件(51)的數量為兩個且對此設置在切割滑座(4)的兩側，所述彈性構件(51)為彈簧，其一端與支撐平板(52)的側壁卡接，另一端通過螺栓固定安裝在切割滑座(4)的側壁。

4.根據權利要求1所述的一種塑料包裝盒裁切裝置，其特征在于：所述切割滑座(4)的側壁開設有兩個滑孔，所述下壓滑架(6)插接在滑孔內可相對于切割滑座(4)上下滑動，下壓滑架(6)的橫截面呈矩形。

5.根據權利要求1所述的一種塑料包裝盒裁切裝置，其特征在于：所述固定部件(8)包括固定連接在機架(2)上的滑架(81)，所述滑架(81)的內側壁滑動連接有升降滑架(82)，所述升降滑架(82)的底部固定連接有復位彈簧(83)，所述復位彈簧(83)與滑架(81)固定相連。

6.根據權利要求1所述的一種塑料包裝盒裁切裝置，其特征在于：所述測量部件(9)包括一個固定連接在裁切基座(1)上的測量尺(91)，所述測量尺(91)的一側具有開口且在頂部螺紋連接有固定螺栓(92)，所述開口內插接有滑板(93)，所述滑板(93)與裁切基座(1)滑動連接，所述固定螺栓(92)抵緊滑板(93)限制其沿著測量尺(91)的長度方向滑動。

7.根據權利要求1所述的一種塑料包裝盒裁切裝置，其特征在于：所述裁切基座(1)的中部開設有與切割刀具相適配的切割槽。

技術總結
本技術涉及一種塑料包裝盒裁切裝置，包括裁切基座，裁切基座頂部的兩側分別固定安裝有機架，兩個機架的相對側共同焊接有滑軌，滑軌的外壁滑動連接有切割滑座，還包括：切割刀具，轉動連接在切割滑座的底部且與切割滑座之間通過彈性構件配合用于對塑料包裝盒進行裁切；下壓滑架，滑動連接在切割滑座的中部與切割刀具抵觸配合；按壓手柄，轉動連接在切割滑座的頂部用于按壓下壓滑架。本技術的有益效果是：通過固定螺栓將滑板固定在測量尺測量位置，每次裁切只需要將包裝盒放置在滑板處，然后按壓升降滑架，通過升降滑架對包裝盒進行固定，按壓手柄推動下壓滑架帶動切割刀具至切割位置，然后推動切割滑座運動即可對包裝盒進行裁切。

技術研發人員：黃清河
受保護的技術使用者：泉州市泓源塑料制品有限公司
技術研發日：20240904
技術公布日：2025/4/28
