本發明涉及發泡硅膠條專用工裝結構，特別涉及一種發泡硅膠條多功能中轉加工臺。

背景技術：

1、發泡硅膠條是發泡硅橡膠與背膠復合形成的應用于新能源車電池包上下殼體的密封減震，能有效阻擋灰塵、雨水等外界雜質進入電池包內部，防止內部元器件受到侵蝕。同時，在車輛行駛過程中，還能起到減震作用，減少電池包因震動而可能產生的損壞，提高電池包的穩定性和安全性。

2、此外，鋰電池在充放電過程中會產生熱量，電芯之間如果熱量積聚過多，可能會引發安全問題。發泡硅膠條具有良好的隔熱性能和阻燃性能，可用于電芯之間的隔離，有效阻止熱量傳遞，降低電芯之間的溫度差，防止熱失控的發生，提高鋰電池的安全性。

3、而在發泡硅膠條的加工過程中，特別是發泡硅膠條完成接縫后，需要將發泡硅膠條整齊的碼放，現有的處理方式是直接將發泡硅膠條平放于工作臺上，并沒有專門針對發泡硅膠條進行堆放的加工臺。

4、因此，亟需一種能夠針對發泡硅膠條加工用的加工臺，能夠有效的提升對發泡硅膠條的加工效率，方便加工人員的操作，同時能夠對發泡硅膠條的加工更為的規范。

技術實現思路

1、針對以上問題，本發明提供了一種發泡硅膠條多功能中轉加工臺，通過在現有的加工臺的基礎上，對加工臺進行改進，使得發泡硅膠條鋪設在加工臺上后，配合限位針模組，對發泡硅膠條的四角進行限位，保證發泡硅膠條能非常整齊的碼放于加工臺上，提升了加工效率，并且，限位針模組采用了獨創的可快拆式強力磁吸結構，可以保證限位針模組牢固的吸附于加工臺的同時，也能使得加工人員順暢、快速的拆卸限位針模組，方便了加工人員的操作，同時也能避免限位針模組的損壞。

2、為實現上述目的，本發明提供如下技術方案：

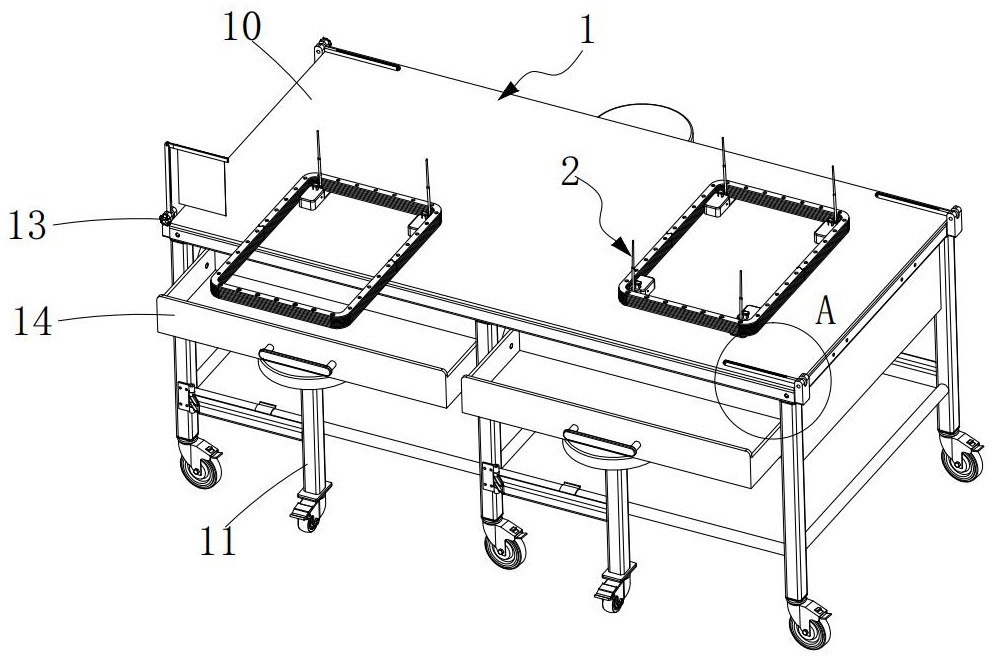

3、一種發泡硅膠條多功能中轉加工臺，包括：

4、加工臺及限位針模組；

5、所述加工臺可自由移動設置，且該加工臺頂部設置有平整的加工區，該加工區為磁性金屬板；

6、所述限位針模組均設置于加工區上，該限位針模組包括針座、磁吸模塊及限位針，所述針座呈方塊形設置，該針座內部呈中空設置，安裝有所述磁吸模塊，且該針座通過所述磁吸模塊吸附于所述加工區上，所述磁吸模塊包括永磁體，所述永磁體升降滑動安裝于所述針座上，所述限位針相對于所述磁吸模塊豎直安裝于所述針座的另一端，且該限位針可旋轉調節至水平放倒設置；

7、所述永磁體與所述限位針之間設置有聯動控制模塊，該聯動控制模塊同步控制所述永磁體抬升與所述限位針旋轉調節至水平放倒，永磁體抬升脫離于加工區的抵觸后，永磁體對加工區的磁性吸附固定的作用力就會大大減小，使得加工人員可以方便的將限位針模組從加工區取下，也可以順暢的在加工區上移動限位針模組，不會受到永磁體強磁吸力的影響，同時，限位針的放倒，能夠極大的方便加工人員移動，同時也方便后續的限位針模組不使用時的收納。

8、并且，通過聯動控制模塊可以同步實現永磁體與限位針的控制，更加方便加工人員的使用。

9、作為改進，所述聯動控制模塊包括杠桿、載料盤、按鈕及滑套；所述杠桿的中部轉動安裝于所述針座上，該杠桿的兩端部自由擺動設置，所述載料盤與所述滑套分設于所述杠桿的兩端部，且所述載料盤與所述滑套均隨所述杠桿的旋轉擺動，在豎直方向上移動設置，所述按鈕安裝于所述針座上，該按鈕下壓所述杠桿，使所述杠桿旋轉擺動設置。

10、作為改進，所述按鈕與所述杠桿抵觸按壓的部位處設置有滾輪，所述按鈕下壓所述杠桿時，所述滾輪滾動旋轉。

11、作為改進，所述按鈕上設置有碰珠，所述按鈕下壓到位時，所述碰珠與所述針座上的鎖孔鎖定設置。

12、作為改進，所述限位針包括接頭及針；

13、所述接頭固定安裝于所述針座上，所述針的下端部與所述接頭轉動安裝連接設置，所述滑套滑動套設于所述針與所述接頭轉動安裝部位處。

14、作為改進，所述針長度伸縮調節設置，所述針包括針套及針桿，所述針套中空設置，所述針桿插設于所述針套內，該針桿上設置有凸起的浮動鎖頭，所述針套上開設有與該浮動鎖頭對應配合的鎖眼。

15、作為改進，所述加工臺的兩側設置有與所述加工臺一體連接的坐凳，該坐凳旋轉擺動設置，且該坐凳的底部設置有腳輪。

16、作為改進，所述坐凳上設置有與所述加工臺鎖定所述坐凳的鎖扣。

17、作為改進，所述加工臺的四角設置有裝夾固定圖紙的夾具，該夾具可折疊設置，且該夾具與所述加工臺可拆卸設置。

18、作為改進，所述加工臺的兩側設置有抽屜，所述抽屜抽拉開啟時，其在豎直方向下降設置，所述加工臺上設置有鎖圈，所述抽屜底部設置有與所述鎖圈對應配合的限位桿。

19、本發明的有益效果在于：

20、（1）本發明通過在現有的加工臺的基礎上，對加工臺進行改進，使得發泡硅膠條鋪設在加工臺上后，配合限位針模組，對發泡硅膠條的四角進行限位，保證發泡硅膠條能非常整齊的碼放于加工臺上，提升了加工效率，并且，限位針模組采用了獨創的可快拆式強力磁吸結構，可以保證限位針模組牢固的吸附于加工臺的同時，也能使得加工人員順暢、快速的拆卸限位針模組，方便了加工人員的操作，同時也能避免限位針模組的損壞；

21、（2）本發明通過設置按鈕，配合杠桿的設置，進而使得加工人員按下按鈕，就能使用很小的壓力將永磁體提起，脫離與加工區的磁性吸附，并且在按鈕按到位后，還可以通過碰珠與鎖孔的配合鎖定，使得永磁體的提起與限位針的放倒處于一個鎖定的狀態，方便限位針模組的移動操作；

22、（3）本發明的針采用伸縮可調節結構，使得在限位針模組不使用時，針可以放倒的同時還能收縮，降低高度，并且在發泡硅膠條堆疊的高度不需要太高時，也能降低針的高度，進而使得加工人員取放發泡硅膠條可以更加的方便，不需要提升太高的高度進行取放；

23、（4）本發明通過在加工臺兩側設置一體式可折疊的坐凳，使得加工人員可以在加工過程中，降低勞動程度，同時，在進行加工區域調整，或者生產設備擺放位置的調整時，整個加工臺可以很便捷的完全移動轉換，便于搬運，與生產設備的組合使用性更高效；

24、（5）本發明通過在加工臺的四角設置裝夾圖紙的夾角，使得圖紙可以集中，同時夾具可拆卸，可折疊，不使用時可以快速的進行收納，圖紙通過磁吸方式進行裝夾，牢固且可以回收，不會損壞圖紙，也不會造成圖紙流失；

25、（6）本發明通過在加工臺的兩側設置抽屜，利用抽屜對擺放的發泡硅膠條的下邊沿進行承載，同時利用限位針模組對上邊沿的兩夾角進行限位，使得發泡硅膠條可以形成垂放的狀態，進而使得發泡硅膠條在被拿取時更加的方便、快捷。

26、綜上所述，本發明具有使用方便、拆卸快捷、移動方便、結構緊湊、功能多樣化等優點，尤其適用于發泡硅橡膠專用加工結構技術領域。

技術特征：

1.一種發泡硅膠條多功能中轉加工臺，其特征在于，包括：

2.根據權利要求1所述的一種發泡硅膠條多功能中轉加工臺，其特征在于：

3.根據權利要求2所述的一種發泡硅膠條多功能中轉加工臺，其特征在于：

4.根據權利要求2所述的一種發泡硅膠條多功能中轉加工臺，其特征在于：

5.根據權利要求2所述的一種發泡硅膠條多功能中轉加工臺，其特征在于：

6.根據權利要求5所述的一種發泡硅膠條多功能中轉加工臺，其特征在于：

7.根據權利要求1所述的一種發泡硅膠條多功能中轉加工臺，其特征在于：

8.根據權利要求7所述的一種發泡硅膠條多功能中轉加工臺，其特征在于：

9.根據權利要求1所述的一種發泡硅膠條多功能中轉加工臺，其特征在于：

10.根據權利要求1所述的一種發泡硅膠條多功能中轉加工臺，其特征在于：

技術總結
本發明涉及發泡硅膠條專用工裝結構技術領域，特別涉及一種發泡硅膠條多功能中轉加工臺，包括加工臺及限位針模組，通過在現有的加工臺的基礎上，對加工臺進行改進，使得發泡硅膠條鋪設在加工臺上后，配合限位針模組，對發泡硅膠條的四角進行限位，保證發泡硅膠條能非常整齊的碼放于加工臺上，提升了加工效率，并且，限位針模組采用了獨創的可快拆式強力磁吸結構，可以保證限位針模組牢固的吸附于加工臺的同時，也能使得加工人員順暢、快速的拆卸限位針模組，方便了加工人員的操作，同時也能避免限位針模組的損壞。

技術研發人員：王香娣,丁曉林,張春暉,陳世龍,屠軍鋼,楊成,汪金花,王松濤,吳俊杰
受保護的技術使用者：浙江凌志新能源科技有限公司
技術研發日：
技術公布日：2025/4/28
