本發明涉及半導體晶圓輸送設備的，尤其涉及一種機械手上臂、線路布置方法及機械手臂。

背景技術：

1、在半導體晶圓制造領域，機械手臂作為晶圓輸送的核心執行機構，其運動精度與穩定性直接影響工藝良率及設備可靠性。典型的機械手臂通常采用多關節串聯式結構，由上臂、前臂及末端執行器組成，通過肩部、肘部及腕部軸系的協同運動實現晶圓在真空腔室內的精確傳送。其中，上臂作為連接肩關節與肘關節的承載部件，其內部需集成驅動線纜、氣路及傳感器信號通道，以支撐各關節的動力傳輸與實時反饋。

2、隨著半導體工藝節點不斷微縮，對晶圓定位精度的要求已提升至亞微米級別?，F(xiàn)有機械臂設計中，上臂關節區域的心軸部件與承載殼體多采用分體式裝配結構，例如通過螺栓固定或過盈配合實現機械連接。然而，此類分體式設計在長期高頻率往復運動中易因材料熱膨脹系數差異、裝配應力殘留等因素導致配合界面出現微觀間隙，造成心軸與殼體同心度的累計偏差。更關鍵的是，分體式結構的制造公差會在肩關節與肘關節的傳動鏈路上疊加，導致末端執行器的軌跡偏移超出工藝窗口要求，這在高速運動狀態下尤為顯著。

3、因此，有必要提供一種機械手上臂、線路布置方法及機械手臂，以解決現有技術中存在的上述問題。

技術實現思路

1、本發明的目的在于提供一種機械手上臂、線路布置方法及機械手臂，用以在實現動力傳遞的基礎上避免肩部關節和肘部關節的心軸部分與殼體分體設計產生的同心度累計偏差。

2、為實現上述目的，本發明的技術方案如下：

3、第一方面，一種機械手上臂，包括：

4、安裝殼體，兩端分別具有肩部關節軸線和肘部關節軸線，繞所述肩部關節軸線和所述肘部關節軸線分別形成動力輸入?yún)^(qū)和動力輸出區；

5、動力輸入部和動力輸出部，分別同軸對接于所述動力輸入?yún)^(qū)和所述動力輸出區；

6、與所述安裝殼體一體成型的肩部關節心軸和肘部關節心軸，分別沿所述肩部關節軸線和所述肘部關節軸線同軸設置，所述肩部關節心軸內部具有軸向貫通的安裝區，所述肩部關節心軸的外周面與所述安裝殼體的內壁形成環形間隙狀的第一容納區，所述肘部關節心軸的外周面與所述安裝殼體內壁形成環形間隙狀的第二容納區；

7、動力傳遞件，沿所述動力輸入?yún)^(qū)、所述安裝區、所述第一容納區以及所述第二容納區形成連續傳動路徑，用于將所述動力輸入部的扭矩傳遞至所述動力輸出部。

8、本發明提供的一種機械手上臂的有益效果在于：通過將肩部關節心軸和肘部關節心軸與安裝殼體一體成型，有效避免了傳統分體式設計中因材料熱膨脹系數差異、裝配應力殘留等因素導致的配合界面微觀間隙，從而顯著減少了心軸與殼體同心度的累計偏差，提高了機械手上臂的運動精度與穩定性。而動力傳遞件位于安裝殼體內，能夠?qū)?dòng)力輸入部的動力依次經過動力輸入?yún)^(qū)、安裝區、第一容納區、第二容納區傳遞到動力輸出區，保證了將心軸與殼體一體成型后依舊能夠?qū)崿F(xiàn)動力的有效傳遞。同時，使得動力傳遞路徑更加直接，提高了動力傳遞的效率。

9、進一步地，所述動力輸入?yún)^(qū)和所述動力輸出區沿安裝殼體高度方向呈對角分布，所述肩部關節心軸為懸臂式延伸結構，包括第一根部和第一延伸部，所述第一根部一體成型于所述安裝殼體，所述第一延伸部自所述第一根部沿肩部關節軸線同軸貫穿所述第一容納區，所述肘部關節心軸為倒置懸臂結構，包括第二根部和第二延伸部，所述第二根部一體成型于所述安裝殼體，所述第二延伸部自所述第一根部沿肘部關節軸線同軸貫穿第二容納區。

10、進一步地，所述動力傳遞件包括同軸設于所述第一容納區的第一帶輪、以及環繞所述安裝殼體內壁的傳動帶、以及同軸設于所述第二容納區的第二帶輪，所述第一帶輪、所述第二帶輪分別轉動套設在所述肩部關節心軸和所述肘部關節心軸上，所述傳動帶纏繞在所述第一帶輪和所述第二帶輪之間形成閉環動力傳遞路徑。

11、進一步地，所述動力傳遞件還包括手臂心軸和扭矩傳遞件，所述手臂心軸位于所述安裝區且與所述動力輸入部的輸出端固定連接，所述扭矩傳遞件用于將所述手臂心軸的動力傳遞到所述肩部關節心軸上。

12、進一步地，所述安裝殼體在所述肩部關節軸線和所述肘部關節軸線之間開設有過渡區，所述過渡區分別與所述第一容納區和所述第二容納區連通。

13、進一步地，所述肩部關節心軸背離所述動力輸入部的一端開設有徑向的缺口，所述缺口用于連通所述安裝區與所述過渡區。

14、進一步地，所述肘部關節心軸背離所述動力輸出區的一側開設有線槽區，所述安裝殼體還開設有下沉區，所述下沉區位于所述線槽區與所述過渡區之間，連通所述過渡區和所述線槽區。

15、進一步地，所述過渡區內安裝有管線支架，所述管線支架的兩端分別位于所述缺口和所述下沉區。

16、進一步地，所述第一帶輪的底部固定連接有帶輪底座，所述帶輪底座相對與所述動力輸入部固定設置，所述帶輪底座的底部固定連接有基體。

17、進一步地，所述動力輸出部包括動力輸出座、法蘭和軸承，所述第二帶輪與所述法蘭固定連接，所述法蘭與所述動力輸出座固定連接，所述法蘭通過所述軸承與所述安裝殼體轉動連接，所述法蘭與所述動力輸出座朝向彼此的面分別開設有用于對所述軸承的內環的緊固的環形卡槽。

18、第二方面，一種機械手臂，包括上述的一種機械手上臂，還包括：樞轉在所述肘部關節軸線的前臂，以及與所述前臂樞轉連接的末端執行器。

19、第三方面，一種機械手上臂線路布置方法，包括以下步驟：

20、所述動力輸入?yún)^(qū)和所述動力輸出區具有中空通道，提供管線，將包含供電線纜和/或氣動管路的管線穿設于所述動力輸入?yún)^(qū)的中空通道；

21、所述肩部關節心軸背離所述動力輸入?yún)^(qū)的一端開設有缺口，將所述管線從中空通道引出至所述缺口處；

22、提供管線支架，所述肘部關節心軸背離所述動力輸出區的一側開設有線槽區，所述安裝殼體還開設有下沉區，所述下沉區位于所述線槽區與所述過渡區之間，管線從所述缺口引出后經過所述管線支架進入到下沉區；

23、自下沉區后依次經過線槽區和動力輸出區的中空通道后引出。

24、本發明提供的一種上臂線路布置方法的有益效果在于：通過線路布置方法形成的電路和管路通道避免與安裝殼體發生干涉，延長了電路和管路的使用壽命，避免在使用的過程中發生磨損。

技術特征：

1.一種機械手上臂，其特征在于，包括：

2.根據權利要求1所述的一種機械手上臂，其特征在于，所述動力輸入?yún)^(qū)（13）和所述動力輸出區（14）沿安裝殼體（1）高度方向呈對角分布，所述肩部關節心軸（4）為懸臂式延伸結構，包括第一根部和第一延伸部，所述第一根部一體成型于所述安裝殼體（1），所述第一延伸部自所述第一根部沿肩部關節軸線（11）同軸貫穿所述第一容納區（16），所述肘部關節心軸（5）為倒置懸臂結構，包括第二根部和第二延伸部，所述第二根部一體成型于所述安裝殼體（1），所述第二延伸部自所述第一根部沿肘部關節軸線（12）同軸貫穿第二容納區（17）。

3.根據權利要求1所述的一種機械手上臂，其特征在于，所述動力傳遞件（6）包括同軸設于所述第一容納區（16）的第一帶輪（61）、以及環繞所述安裝殼體（1）內壁的傳動帶（63）、以及同軸設于所述第二容納區（17）的第二帶輪（62），所述第一帶輪（61）、所述第二帶輪（62）分別轉動套設在所述肩部關節心軸（4）和所述肘部關節心軸（5）上，所述傳動帶（63）纏繞在所述第一帶輪（61）和所述第二帶輪（62）之間形成閉環動力傳遞路徑。

4.根據權利要求1所述的一種機械手上臂，其特征在于，所述動力傳遞件（6）還包括手臂心軸（64）和扭矩傳遞件（65），所述手臂心軸（64）位于所述安裝區（15）且與所述動力輸入部（2）的輸出端固定連接，所述扭矩傳遞件（65）用于將所述手臂心軸（64）的動力傳遞到所述肩部關節心軸（4）上。

5.根據權利要求1所述的一種機械手上臂，其特征在于，所述安裝殼體（1）在所述肩部關節軸線（11）和所述肘部關節軸線（12）之間開設有過渡區（18），所述過渡區（18）分別與所述第一容納區（16）和所述第二容納區（17）連通。

6.根據權利要求5所述的一種機械手上臂，其特征在于，所述肩部關節心軸（4）背離所述動力輸入部（2）的一端開設有徑向的缺口（41），所述缺口（41）用于連通所述安裝區（15）與所述過渡區（18）。

7.根據權利要求6所述的一種機械手上臂，其特征在于，所述肘部關節心軸（5）背離所述動力輸出區（14）的一側開設有線槽區（191），所述安裝殼體（1）還開設有下沉區（19），所述下沉區（19）位于所述線槽區（191）與所述過渡區（18）之間，連通所述過渡區（18）和所述線槽區（191）?。

8.根據權利要求7所述的一種機械手上臂，其特征在于，所述過渡區（18）內安裝有管線支架（181），所述管線支架（181）的兩端分別位于所述缺口（41）和所述下沉區（19）。

9.根據權利要求3所述的一種機械手上臂，其特征在于，所述第一帶輪（61）的底部固定連接有帶輪底座（21），所述帶輪底座（21）相對與所述動力輸入部（2）固定設置，所述帶輪底座（21）的底部固定連接有基體（7）。

10.根據權利要求3所述的一種機械手上臂，其特征在于，所述動力輸出部（3）包括動力輸出座（31）、法蘭（32）和軸承，所述第二帶輪（62）與所述法蘭（32）固定連接，所述法蘭（32）與所述動力輸出座（31）固定連接，所述法蘭（32）通過所述軸承與所述安裝殼體（1）轉動連接，所述法蘭（32）與所述動力輸出座（31）朝向彼此的面分別開設有用于對所述軸承的內環的緊固的環形卡槽。

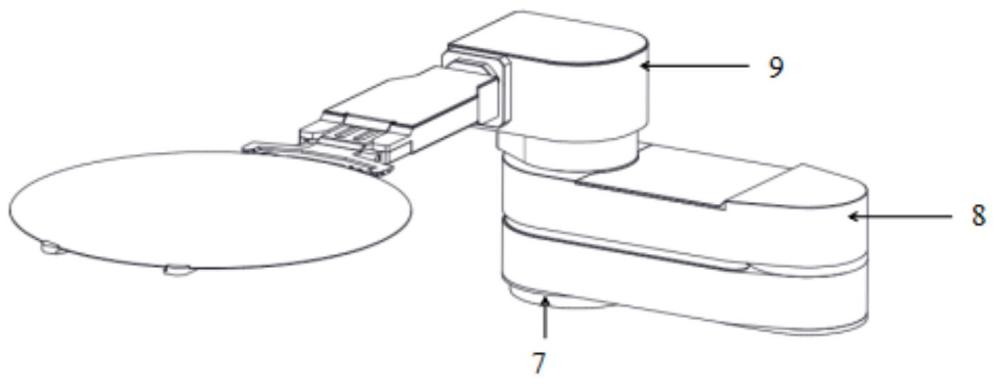

11.一種機械手臂，包括如權利要求1-10任意一項所述的一種機械手上臂，其特征在于，還包括：樞轉在所述肘部關節軸線（12）的前臂（8），以及與所述前臂（8）樞轉連接的末端執行器（9）。

12.一種機械手上臂線路布置方法，用于為如權利要求1-10任意一項所述的一種機械手上臂布線，其特征在于，包括以下步驟：

技術總結
本發明公開了一種機械手上臂、線路布置方法及機械手臂，包括：安裝殼體，兩端分別具有肩部關節軸線和肘部關節軸線，并分別形成動力輸入?yún)^(qū)和動力輸出區；動力輸入部和動力輸出部，分別同軸對接于動力輸入?yún)^(qū)和動力輸出區；與安裝殼體一體成型的肩部關節心軸和肘部關節心軸，分別沿肩部關節軸線和肘部關節軸線同軸設置，肩部關節心軸內部具有軸向貫通的安裝區，肩部關節心軸與所述安裝第一容納區，肘部關節心軸與安裝殼體形成第二容納區；動力傳遞件，沿所述動力輸入?yún)^(qū)、所述安裝區、第一容納區以及所述第二容納區形成連續傳動路徑，用于將所述動力輸入部的扭矩傳遞至所述動力輸出部。采用上述方案，進而減少機械手上臂的同心度偏差。

技術研發人員：常志勇,劉春廷,孟君燕,侯雙明
受保護的技術使用者：素珀電子科技（上海）有限公司
技術研發日：
技術公布日：2025/4/28
