本實用新型涉及一種滅火器保護裝置，具體涉及用于化工碼頭的日常滅火器材的保護裝置。

背景技術：

滅火器是重要的消防安全設施之一，而化工碼頭上儲油罐、易燃易爆化學物質很多，滅火器材更顯重要。 一般要求能在火情出現時滅火器快速運達現場，現一般采用滅火器推車架，但這樣在推動過程中震動幅度較大，滅火器發生磕碰幾率較大，造成滅火器損壞現象較多。另外，有時出現滅火器噴嘴銹蝕或噴嘴被堵塞的情況，影響滅火器的正常使用，降低其使用壽命。

技術實現要素：

本實用新型主要解決的技術問題在于，提供一種有效保護滅火器的裝置，減少滅火器在使用中的損壞，延長了滅火器的使用壽命。

本實用新型解決其技術問題所采用的技術方案是：一種滅火器保護裝置，包括帶滾輪的滅火器推車架和筒狀保護罩，滅火器推車架上設置防止置于滅火器推車架內的滅火器磕碰的護具，所述護具采用柔性材質制成。通過柔性護具的設置，可以防止在出現火情快速推動滅火器推車架的過程中置于其中的滅火器得到保護，避免與滅火器推車架或套設在滅火器推車架外的筒狀保護罩磕碰。

作為本實用新型一種滅火器保護裝置的進一步改進，護具為兩根環繞設置在滅火器推車架的上部和下部的布條。這樣的設置結構簡單，技改容易，還省料，也能起到保護滅火器的作用。

作為本實用新型一種滅火器保護裝置的進一步改進，護具為筒狀布套，套設在滅火器推車架外周。這樣的設置使得滅火器的外周被柔性材質的布套圍繞，在推車推動過程中，即使震動較大，滅火器由于布套的緩沖作用，不會直接磕碰到保護罩或推車架上。

作為本實用新型一種滅火器保護裝置的進一步改進，筒狀布套中層填充彈性棉。這樣進一步保護了滅火器，不會磕碰到保護罩或推車架上，緩沖能力更好，能忍受更大程度的振動。

作為本實用新型一種滅火器保護裝置的進一步改進，筒狀保護罩套設在滅火器推車架外，尺寸上大于內置滅火器后的滅火器推車架的尺寸；所述筒狀保護罩的內壁還固定設有與筒狀保護罩形狀匹配的布套。這樣在保護罩內又設置一層緩沖層，保護效果更好。

作為本實用新型一種滅火器保護裝置的進一步改進，布套中層填充彈性棉。

作為本實用新型一種滅火器保護裝置的進一步改進，置于滅火器推車架內的滅火器的噴嘴上設有和噴嘴形狀匹配的堵塞銷，堵塞銷與滅火器的把手的啟閉閥通過一根繩子相連。這樣的設置使得在不使用時阻止噴嘴和外界空氣接觸并能阻擋外界雜物進入噴嘴，起到防止滅火器噴嘴銹蝕或噴嘴被雜物堵塞的情況。

本實用新型通過在滅火器推車架和保護罩內設置內置彈性棉的布套，有效避免了滅火器因推車推動過快時的碰撞而導致的損壞的現象，提高了產品使用的安全性；滅火器的噴嘴上設置的堵塞銷也放置噴嘴由于長時不用而銹蝕或因雜物而堵塞噴嘴，很好地保護了滅火器材。

附圖說明

圖1為本實用新型一種滅火器保護裝置實施例一筒狀保護罩拿開后的結構示意圖；

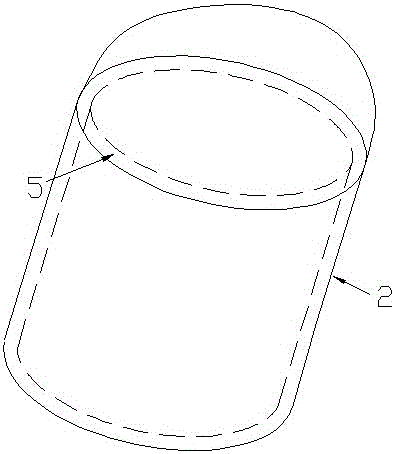

圖2為圖1中筒狀保護罩的結構示意圖；

圖3為滅火器的結構示意圖；

圖4為實施例二的結構示意圖。

圖中：1、滅火器推車架 2、筒狀保護罩 3、布條 4、筒狀布套 5、布套 6、噴嘴 7、堵塞銷 8、把手 9、啟閉閥。

具體實施方式

為了對本實用新型的技術特征、目的以及效果有更加清楚地了解，現對照附圖詳細說明本實用新型的具體實施方式。

實施例一：

如圖1至圖3所示，一種滅火器保護裝置，包括帶滾輪的滅火器推車架1和筒狀保護罩2，滅火器推車架1上設置防止置于滅火器推車架1內的滅火器磕碰的護具，所述護具采用柔性材質制成。護具為兩根環繞設置在滅火器推車架1的上部和下部的布條3。筒狀保護罩2套設在滅火器推車架1外，尺寸上大于內置滅火器后的滅火器推車架1的尺寸；所述筒狀保護罩2的內壁還固定設有與筒狀保護罩2形狀匹配的布套5。布套5中層填充彈性棉。置于滅火器推車架1內的滅火器的噴嘴6上設有和噴嘴6形狀匹配的堵塞銷7，堵塞銷7與滅火器的把手8的啟閉閥9通過一根繩子相連。

實施例二：

與實施例一的不同在于：如圖4所示，護具為筒狀布套4，套設在滅火器推車架1外周。筒狀布套4中層填充彈性棉。

以上內容是結合具體的優選技術方案對本實用新型所作的進一步詳細說明，不能認定本實用新型的具體實施只局限于這些說明。對于本實用新型所屬技術領域的普通技術人員來說，在不脫離本實用新型構思的前提下，還可以做出若干簡單推演或替換，都應當視為屬于本實用新型的保護范圍。
