本實用新型涉及一種化纖紡機部件裝備類技術領域，尤其是紡機撥動裝置。

背景技術：

如圖5所示：紡機的撥動盤一1001為圓盤形，外圓周設一件撥動塊一1002，工作中，撥動盤一1001旋轉，每旋轉一周，撥動塊一1002帶動另一部件直線移動，移動距離根據撥動盤一1001的半徑固定，但是，由于撥動盤一1001的半徑固定，撥動塊一1002由圓周運動轉化為直線運動的位移固定，導致品種更換時位移尺寸需調整無法更改，只能用通過更換不同規格的撥動盤一1001的方式來實現，直接影響了生產效率。

技術實現要素：

為解決上述技術問題，本實用新型的目的在于提供紡機撥動裝置，包括撥動盤、撥動塊、固定螺絲，撥動盤中心設孔，圓周均布若干固定槽，固定槽底部設螺孔，撥動塊設通孔，通孔上設沉孔，撥動塊裝入固定槽內，固定螺絲依次穿入沉孔、通孔后與螺孔螺接，本實用新型撥動塊為模塊組裝式，能按需工作撥動距離的需求，進而間隔安裝若干件撥動塊，解決了以往送料長度不能調節的問題，結構簡單，實用性強。

為達到上述目的，本實用新型的技術方案是：紡機撥動裝置，包括撥動盤、撥動塊、固定螺絲，所述撥動盤中心設孔，圓周均布若干固定槽，所述固定槽底部設螺孔，所述撥動塊設通孔，所述通孔上設沉孔，撥動塊裝入固定槽內，所述固定螺絲依次穿入沉孔、通孔后與螺孔螺接。

本實用新型的有益效果是：本實用新型撥動塊為模塊組裝式，能按需工作撥動距離的需求，進而間隔安裝若干件撥動塊，解決了以往送料長度不能調節的問題，結構簡單，實用性強。

附圖說明

圖1為本實用新型的示意圖；

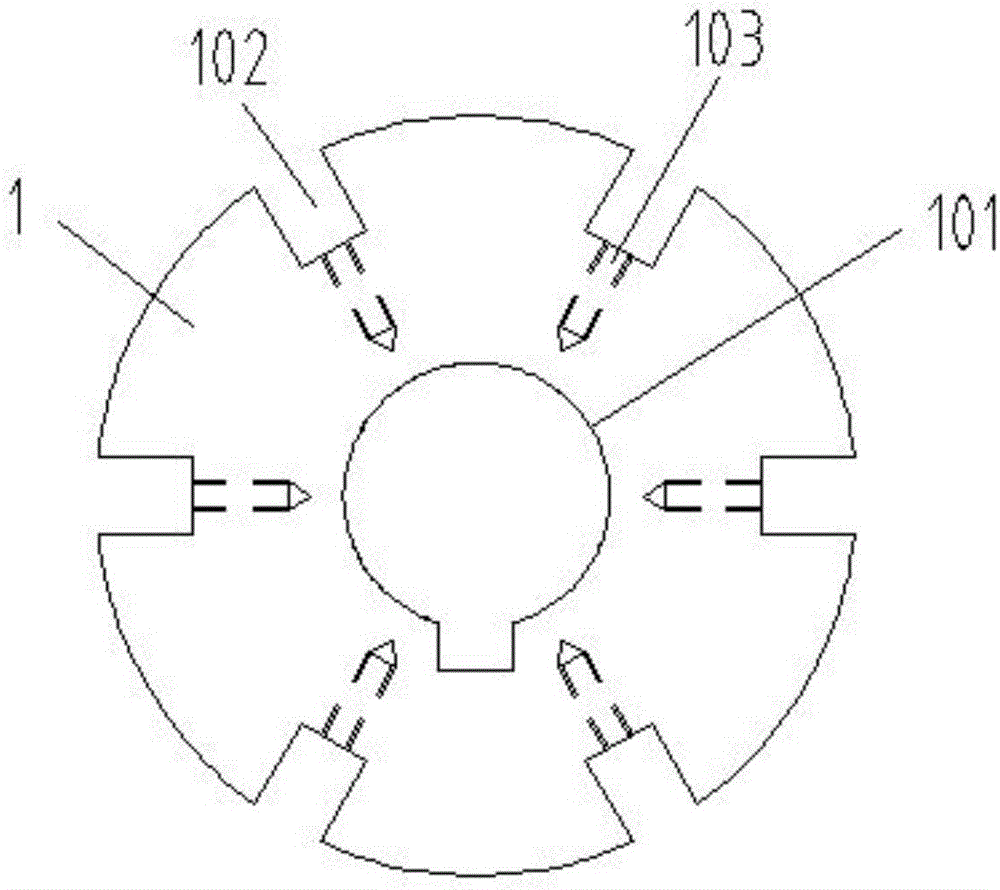

圖2為圖1中撥動盤的示意圖；

圖3為圖2的左視圖；

圖4為圖1中撥動塊的示意圖；

圖5為撥動盤一的示意圖。

圖中：撥動盤1、孔101、固定槽102、螺孔103、撥動塊2、沉孔201、通孔202、固定螺絲3、撥動盤一1001、撥動塊一1002。

具體實施方式、

下面通過實施例，并結合附圖，對本實用新型的技術方案作進一步具體的說明。

如圖1～圖4所示，紡機撥動裝置，包括撥動盤1、撥動塊2、固定螺絲3，所述撥動盤1中心設孔101，圓周均布若干固定槽102，所述固定槽102底部設螺孔103，所述撥動塊2設通孔202，所述通孔202上設沉孔201，撥動塊2裝入固定槽102內，所述固定螺絲3依次穿入沉孔201、通孔202后與螺孔103螺接，本實用新型撥動塊為模塊組裝式，能按需工作撥動距離的需求，進而間隔安裝若干件撥動塊，解決了以往送料長度不能調節的問題，結構簡單，實用性強。

以上顯示和描述了本實用新型的基本原理和主要特征，以及本實用新型的優點。本行業的技術人員也了解，本實用新型不受上述實施案例的限制，上述實施案例和說明書中描述的只是說明本實用新型的原理，在不脫離本實用新型連接計范疇前提下，本實用新型還會有各種變化和改進，這些變化和改進都落入要求保護的本實用新型范圍內。本實用新型要求保護范圍由所附的權利要求書及其等效物界定。
