本技術涉及細紗機，具體是一種新型細紗機抱緊式剎錠器。

背景技術：

1、現有的細紗機剎錠器的結構包括以下結構，專利號為cn211713283u公開了一種細紗機抱緊式剎錠器，包括剎錠塊和剎錠架，剎錠架下表面設有不規則的凹槽，剎錠架包括工作部、傾斜部和手柄部，工作部沿水平方向延伸，傾斜部從工作部的后端向后方形成向上的坡度，手柄部從傾斜部的后端向后方沿水平方向延伸，工作部的另一端側面具有用于連接剎錠塊的弧形連接腔，工作部下端對稱設有兩卡爪固定板，卡爪固定板垂直于工作部的水平部分，兩卡爪固定板的內側均固定有卡爪，剎錠架通過兩卡爪安裝在錠盤上，錠盤下端兩側開設有與兩卡爪相配合的長方剎錠槽。

2、現有的剎錠器多為單點鎖箍，鎖箍時剎錠槽在接觸到紗軸時，沒有緩沖這時旋轉的紗軸的旋轉力會對剎錠槽產生較大的磨損，時間長了剎箍的牢固性就會降低，且旋轉沖力因為沒有緩沖直接作用在剎錠槽上，剎錠槽受到過大的磨損會影響剎錠槽的使用壽命。

技術實現思路

1、本實用新型的目的在于：為了解決現有的剎錠器多為單點鎖箍，鎖箍時剎錠槽在接觸到紗軸時，沒有緩沖這時旋轉的紗軸的旋轉力會對剎錠槽產生較大的磨損，時間長里剎箍的牢固性就會降低，且旋轉沖力因為沒有緩沖直接作用在剎錠槽上，剎錠槽受到過大的磨損會影響剎錠槽的使用壽命的問題，提供一種新型細紗機抱緊式剎錠器。

2、為實現上述目的，本實用新型提供如下技術方案：一種新型細紗機抱緊式剎錠器，包括剎錠架板，所述剎錠架板的一端開設有剎錠槽，所述剎錠架板前后兩側的一端皆固定連接有一個固定桿，所述固定桿的一端固定連接有爪夾塊，所述剎錠架板底端的中部設有第一支桿，所述第一支桿的底端轉動連接有第二支桿，所述第二支桿一端的前后兩側皆固定連接有一個第三支桿，所述第二支桿的另一端轉動連接有限位桿，所述限位桿的一端固定連接有導向板，所述導向板的前后兩側皆滑動連接有一個梯形滑塊，所述梯形滑塊的一端固定連接有剎錠夾板，所述導向板與梯形滑塊的連接處開設有導向槽，所述導向板通過導向槽與梯形滑塊滑動連接。

3、作為本實用新型再進一步的方案：所述剎錠夾板的下方設有托板，所述托板的一端固定連接有安裝板，所述安裝板一端的中部開設有凹槽，所述第二支桿位于凹槽的中部。

4、作為本實用新型再進一步的方案：所述托板頂部的一端固定連接有連接吊桿，所述連接吊桿的頂部與爪夾塊套接。

5、作為本實用新型再進一步的方案：所述梯形滑塊的外側開設有限位滑腔，所述限位滑腔開設于安裝板一端的中部。

6、作為本實用新型再進一步的方案：所述第三支桿一側的中部固定連接有滑塊，所述滑塊的外側設有滑槽，所述滑槽開設于凹槽側表面的一端。

7、作為本實用新型再進一步的方案：所述剎錠夾板的內表面上均勻固定連接有多個緩沖彈簧，所述緩沖彈簧的一側固定連接有弧形緩沖板。

8、作為本實用新型再進一步的方案：所述剎錠架板下方與第一支桿的連接處固定連接有連接塊，所述第一支桿通過連接塊與剎錠架板轉動連接，所述剎錠架板的另一端固定連接有手柄?。

9、與現有技術相比，本實用新型的有益效果是：便于對細紗軸進行多點鎖箍，有利于提高抱緊剎箍的牢固性，有利于降低細紗軸對剎錠器的磨損里提高剎錠器的使用壽命。

10、1、通過設置剎錠夾板和剎錠槽，使用時，上推剎錠架板會帶動剎錠槽向紗軸上移動，同時會通過第一支桿、第二支桿、限位桿、導向板和梯形滑塊帶動剎錠夾板向紗軸上一端，剎錠夾板與剎錠槽的鎖箍點形成三個鎖箍點，三個鎖箍點形成三角形，便于對細紗軸進行多點鎖箍，有利于提高抱緊剎箍的牢固性。

11、2、通過設置弧形緩沖板和緩沖彈簧，剎錠時，紗軸轉動產生的沖擊力在接觸到緩沖板時，弧形緩沖板在緩沖彈簧的左右下向外偏移，將受到的沖擊力卸去部分，這時紗軸轉速會在弧形緩沖板的限制下降低使得沖擊力降低，這時剎錠槽卡到紗軸上不會產生較大的磨損，有利于降低細紗軸對剎錠器的磨損力提高剎錠器的使用壽命。

技術特征：

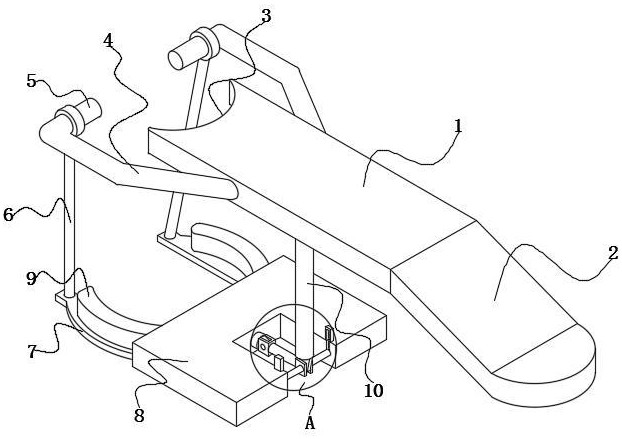

1.一種新型細紗機抱緊式剎錠器，包括剎錠架板（1），其特征在于，所述剎錠架板（1）的一端開設有剎錠槽（3），所述剎錠架板（1）前后兩側的一端皆固定連接有一個固定桿（4），所述固定桿（4）的一端固定連接有爪夾塊（5），所述剎錠架板（1）底端的中部設有第一支桿（10），所述第一支桿（10）的底端轉動連接有第二支桿（17），所述第二支桿（17）一端的前后兩側皆固定連接有一個第三支桿（18），所述第二支桿（17）的另一端轉動連接有限位桿（16），所述限位桿（16）的一端固定連接有導向板（15），所述導向板（15）的前后兩側皆滑動連接有一個梯形滑塊（13），所述梯形滑塊（13）的一端固定連接有剎錠夾板（9），所述導向板（15）與梯形滑塊（13）的連接處開設有導向槽（14），所述導向板（15）通過導向槽（14）與梯形滑塊（13）滑動連接。

2.根據權利要求1所述的一種新型細紗機抱緊式剎錠器，其特征在于，所述剎錠夾板（9）的下方設有托板（7），所述托板（7）的一端固定連接有安裝板（8），所述安裝板（8）一端的中部開設有凹槽，所述第二支桿（17）位于凹槽的中部。

3.根據權利要求2所述的一種新型細紗機抱緊式剎錠器，其特征在于，所述托板（7）頂部的一端固定連接有連接吊桿（6），所述連接吊桿（6）的頂部與爪夾塊（5）套接。

4.根據權利要求1所述的一種新型細紗機抱緊式剎錠器，其特征在于，所述梯形滑塊（13）的外側開設有限位滑腔，所述限位滑腔開設于安裝板（8）一端的中部。

5.根據權利要求1所述的一種新型細紗機抱緊式剎錠器，其特征在于，所述第三支桿（18）一側的中部固定連接有滑塊（20），所述滑塊（20）的外側設有滑槽（19），所述滑槽（19）開設于凹槽側表面的一端。

6.根據權利要求1所述的一種新型細紗機抱緊式剎錠器，其特征在于，所述剎錠夾板（9）的內表面上均勻固定連接有多個緩沖彈簧（11），所述緩沖彈簧（11）的一側固定連接有弧形緩沖板（12）。

7.根據權利要求1所述的一種新型細紗機抱緊式剎錠器，其特征在于，所述剎錠架板（1）下方與第一支桿（10）的連接處固定連接有連接塊（21），所述第一支桿（10）通過連接塊（21）與剎錠架板（1）轉動連接，所述剎錠架板（1）的另一端固定連接有手柄（2）?。
