本發明涉及棉絮分離，具體涉及一種清花機棉絮過濾收集裝置。

背景技術：

1、在紡織行業的棉花加工過程中，清花機主要用于去除棉花中的雜質、松解棉束并進行初步混合，以提高纖維的潔凈度和均勻性。然而，在清花機運行時，會產生大量的棉絮。產生的棉絮中往往含有部分優質纖維，如果不進行有效收集，就會造成纖維資源的浪費，增加生產成本。因此，棉絮過濾收集裝置，不僅能減少棉絮對環境和設備的影響，還能提高纖維回收率，優化資源利用，降低生產成本。

2、在清花機棉絮過濾收集過程中，常見的濾網和布袋過濾方式雖然能一定程度上捕捉棉絮，但在實際應用中也存在一些問題。濾網通常采用金屬網或高密度纖維網來攔截棉絮，棉絮容易附著在濾網上，逐漸堵塞網孔，導致空氣流通受限，降低過濾效率，需要頻繁的對堵塞的濾網拆卸、清洗或更換，否則可能導致風機負載增加，影響清花機的正常運行。布袋主要通過濾布材料吸附棉絮并進行收集，隨著棉絮的積累，布袋的透氣性會逐漸降低，影響過濾效率，并導致系統風阻增加，也需要對濾袋定期清理，否則棉絮層過厚會影響收集效果。

3、綜上所述，現有的濾網和布袋過濾方式雖然能對棉絮進行一定程度的收集，但存在堵塞嚴重、維護頻繁、過濾效率下降等問題，影響清花機的正常運行和纖維回收效果。因此，亟需一種高效、低維護的棉絮過濾收集裝置，以提高棉絮回收率，優化資源利用。

技術實現思路

1、針對現有技術的不足，本發明提供了一種清花機棉絮過濾收集裝置，旨在至少在一定程度上緩解上述問題。

2、本發明的上述技術目的是通過以下技術方案得以實現的：

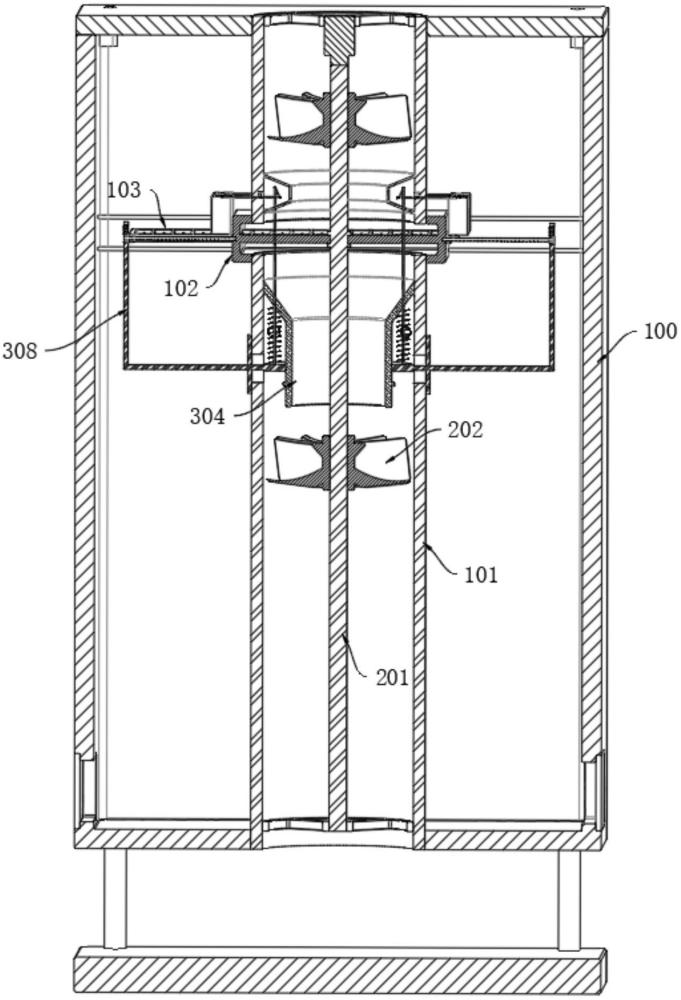

3、一種清花機棉絮過濾收集裝置，包括：收集殼體；設于所述收集殼體內的進風管道；設于所述進風管道內的進風部件，用于抽取收集殼體外部的空氣于進風管道內；設于所述進風管道上的連接架，所述連接架上滑動連接有濾架；設于所述濾架上的多個濾框，所述濾框上設有濾網，所述濾框可轉動的連接于所述濾架上；設于所述連接架兩側的清理框架，所述清理框架內設有推板；設于所述進風管道與所述連接架之間的移動部件，用于在所述連接架的通風率下降至預設值時移動所述濾架的位置，所述濾架沿預定路徑往復移動；設于所述濾框與所述連接架之間的旋轉部件，用于在濾框隨濾架移動離開或進入連接架內時能夠翻轉；其中，所述移動部件在移動濾架的同時，可同步向上推動所述推板，并在連接架的通風率恢復至閾值后，使推板向下移動，對相應的濾框進行氣流吹拂清理。

4、優選的，所述進風部件包括連接于所述進風管道上的兩個安裝架，其中一個安裝架上連接有轉軸，所述轉軸上連接有兩個風葉，兩個所述風葉分別位于連接架的上下兩側，另一個所述安裝架上連接有電機，所述轉軸的一端連接于電機的驅動軸上。

5、優選的，所述移動部件包括轉動連接于所述連接架上的絲杠a，所述絲杠a為往復絲杠，所述濾架螺紋連接于所述絲杠a上，所述連接架內連接有橫梁，所述濾架上開設有與所述橫梁滑動連接的限位開口，所述濾架上還開設有多個過濾口，所述濾框轉動連接于所述過濾口內。

6、優選的，所述移動部件還包括連接于所述進風管道上的引導管，所述引導管的頂部與所述進風管道的內壁固定連接，所述引導管的底部直徑小于所述進風管道的內部直徑，形成連接通道，所述連接通道內滑動連接有負壓環，所述負壓環與所述引導管之間連接有彈簧a，所述負壓環的外壁連接有齒條a，所述絲杠a上連接有與所述齒條a嚙合的齒輪a。

7、優選的，所述移動部件還包括轉動連接于所述清理框架上的絲杠b，所述推板的頂部連接有與所述絲杠b螺紋連接的螺紋管，所述絲杠b上連接有齒輪b，所述進風管道的上滑動連接有連接桿，所述連接桿上連接有與所述齒輪b嚙合的齒條b。

8、優選的，所述進風管道內連接有引導環，所述進風管道的外壁開設有側邊開口，所述連接桿穿過所述側邊開口延伸至所述引導環內，所述連接桿上連接有連接片，所述連接片與所述側邊開口之間連接有彈簧b，所述負壓環的頂部連接有連接軸，所述連接軸的頂部延伸至所述引導環內并轉動連接有連桿，所述連接桿上開設有連接開口，所述連桿的另一端轉動連接于所述連接開口內。

9、優選的，所述旋轉部件包括轉動連接于所述過濾口內的軸體，所述軸體上連接有齒輪c，所述連接架的兩側分別連接有與所述齒輪c適配的齒條c。

10、優選的，所述齒輪a與所述絲杠a之間設有棘輪機構，所述引導管的外壁連接有限位環。

11、優選的，所述過濾口的內部兩側分別開設有連接口，所述連接口內滑動連接有限位凸條，所述限位凸條與所述連接口之間連接有彈簧c。

12、優選的，所述收集殼體上連接有多個恒壓管道，所述恒壓管道穿過所述進風管道與所述連接通道連通。

13、綜上所述，本發明主要具有以下有益效果：

14、本申請，通過設置移動部件，在連接架的通風率下降至預設值時，能夠自動驅動濾架移動，使得一個濾框與濾網移動出連接架區域，并同步讓一個干凈的濾網進入連接架承擔過濾任務，實現濾網的自動更換與循環使用，減少人工干預。

15、在濾框離開連接架進入清理框架區域時，推板向上移動，旋轉部件能夠讓濾框翻轉，使濾網上積聚的棉絮朝向下落方向，使得一部分松散的棉絮自然下落。隨后，在連接架的因新濾網進入后通風率得到一定恢復時，推板向下移動，對濾網進行氣流吹拂，使棉絮脫離濾網，清理更加徹底。隨著工作的進行，濾框復位進入連接架前，還會經歷第二次吹拂清理，確保濾網上的殘余棉絮被完全剝離，提高清理效果。

16、本申請利用到進風部件對進風管道進行進氣迫使氣流通過連接架，利用氣流的壓力實現對濾網能夠自動替換、翻轉清理，減少了人工拆卸、清理或更換濾網的頻率，降低了維護成本。同時，維持一定的通風率，避免風機負載增加。采用自動化的棉絮收集與清理方式，使得更多優質纖維得以回收，無需停機維護，確保生產線的連續作業，提高生產效率。通過上述優化設計，克服了傳統濾網與布袋過濾方式的缺陷，提高了棉絮過濾收集的效率，并減少了設備維護的負擔。

技術特征：

1.一種清花機棉絮過濾收集裝置，其特征在于，包括：

2.根據權利要求1所述的一種清花機棉絮過濾收集裝置，其特征在于，所述進風部件包括連接于所述進風管道上的兩個安裝架，其中一個安裝架上連接有轉軸，所述轉軸上連接有兩個風葉，兩個所述風葉分別位于連接架的上下兩側，另一個所述安裝架上連接有電機，所述轉軸的一端連接于電機的驅動軸上。

3.根據權利要求1所述的一種清花機棉絮過濾收集裝置，其特征在于，所述移動部件包括轉動連接于所述連接架上的絲杠a，所述絲杠a為往復絲杠，所述濾架螺紋連接于所述絲杠a上，所述連接架內連接有橫梁，所述濾架上開設有與所述橫梁滑動連接的限位開口，所述濾架上還開設有多個過濾口，所述濾框轉動連接于所述過濾口內。

4.根據權利要求3所述的一種清花機棉絮過濾收集裝置，其特征在于，所述移動部件還包括連接于所述進風管道上的引導管，所述引導管的頂部與所述進風管道的內壁固定連接，所述引導管的底部直徑小于所述進風管道的內部直徑，形成連接通道，所述連接通道內滑動連接有負壓環，所述負壓環與所述引導管之間連接有彈簧a，所述負壓環的外壁連接有齒條a，所述絲杠a上連接有與所述齒條a嚙合的齒輪a。

5.根據權利要求4所述的一種清花機棉絮過濾收集裝置，其特征在于，所述移動部件還包括轉動連接于所述清理框架上的絲杠b，所述推板的頂部連接有與所述絲杠b螺紋連接的螺紋管，所述絲杠b上連接有齒輪b，所述進風管道的上滑動連接有連接桿，所述連接桿上連接有與所述齒輪b嚙合的齒條b。

6.根據權利要求5所述的一種清花機棉絮過濾收集裝置，其特征在于，所述進風管道內連接有引導環，所述進風管道的外壁開設有側邊開口，所述連接桿穿過所述側邊開口延伸至所述引導環內，所述連接桿上連接有連接片，所述連接片與所述側邊開口之間連接有彈簧b，所述負壓環的頂部連接有連接軸，所述連接軸的頂部延伸至所述引導環內并轉動連接有連桿，所述連接桿上開設有連接開口，所述連桿的另一端轉動連接于所述連接開口內。

7.根據權利要求3所述的一種清花機棉絮過濾收集裝置，其特征在于，所述旋轉部件包括轉動連接于所述過濾口內的軸體，所述軸體上連接有齒輪c，所述連接架的兩側分別連接有與所述齒輪c適配的齒條c。

8.根據權利要求4所述的一種清花機棉絮過濾收集裝置，其特征在于，所述齒輪a與所述絲杠a之間設有棘輪機構，所述引導管的外壁連接有限位環。

9.根據權利要求3所述的一種清花機棉絮過濾收集裝置，其特征在于，所述過濾口的內部兩側分別開設有連接口，所述連接口內滑動連接有限位凸條，所述限位凸條與所述連接口之間連接有彈簧c。

10.根據權利要求4所述的一種清花機棉絮過濾收集裝置，其特征在于，所述收集殼體上連接有多個恒壓管道，所述恒壓管道穿過所述進風管道與所述連接通道連通。

技術總結
本發明涉及棉絮分離領域，公開了一種清花機棉絮過濾收集裝置，包括：收集殼體；設于收集殼體內的進風管道；設于進風管道內的進風部件，用于抽取收集殼體外部的空氣于進風管道內；本申請利用到進風部件對進風管道進行進氣迫使氣流通過連接架，利用氣流的壓力實現對濾網能夠自動替換、翻轉清理，減少了人工拆卸、清理或更換濾網的頻率，降低了維護成本。同時，維持一定的通風率，避免風機負載增加。采用自動化的棉絮收集與清理方式，使得更多優質纖維得以回收，無需停機維護，確保生產線的連續作業，提高生產效率。通過上述優化設計，克服了傳統濾網與布袋過濾方式的缺陷，提高了棉絮過濾收集的效率，并減少了設備維護的負擔。

技術研發人員：殷士銳,宋波用
受保護的技術使用者：夏津縣欣久紡織有限公司
技術研發日：
技術公布日：2025/4/28
