本技術涉及酒盒生產，具體是指一種酒盒生產用壓痕機。

背景技術：

1、白酒盒是指裝白酒的盒子，通常為紙質的一次性酒盒，現有的紙質的白酒盒在生產時，需要將生產白酒盒所需的硬紙板經剪板機按所需的尺寸進行裁剪，從而將裁剪后的硬紙板放入壓痕切線機處進行壓痕切線；使得硬紙板表面產生折痕和切口，從而方便對硬紙板折疊組裝成酒盒，然而現有的酒盒壓痕裝置，在對酒盒壓痕過程中，不能對紙板進行有效定位，使得紙板容易發生偏移，導致壓痕發生歪斜，大大影響了加工質量。

技術實現思路

1、(一)解決的技術問題

2、本實用新型要解決的技術問題是酒盒壓痕裝置不能對紙板進行定位，容易造成壓痕發生線歪斜。

3、(二)技術方案

4、為解決上述技術問題，本實用新型提供的技術方案為：一種酒盒生產用壓痕機，包括機臺，所述機臺上端安裝有輸送帶，所述機臺上兩端分別固定連接有兩側對應布置的第一升降氣缸與第二升降氣缸，所述第一升降氣缸上端固定連接有安裝塊，所述安裝塊下端固定連接有橫向壓痕塊，所述第二升降氣缸上端固定連接有移動槽，所述移動槽內滑動連接兩側對應布置的移動塊，所述移動塊下端均固定連接有與所述橫向壓痕塊垂直布置的縱向壓痕塊，所述移動槽內設有驅動兩側所述移動塊滑動的調節機構，所述機臺底面固定連接有控制盒，所述控制盒兩端均滑動連接有滑板，兩側所述滑板一端均固定連接有u型連接桿，所述u型連接桿另一端均固定連接有滑動連接于所述輸送帶上的的定位板，所述控制盒內設有驅動兩側所述滑板滑動的定位機構。

5、作為改進，所述調節機構包括轉動連接于所述移動塊內的雙向螺桿，兩側所述移動塊分別螺紋連接于雙向螺桿兩側，所述移動槽一端固定連接有驅動所述雙向螺桿轉動的第一電機。

6、作為改進，所述定位機構包括固定連接于所述滑板延伸至所述控制盒內一端的齒條，所述控制盒內中心轉動連接有與兩側所述齒條均嚙合的齒輪，所述控制盒上固定連接有驅動所述齒輪轉動的第二電機。

7、作為改進，所述機臺上位于所述安裝塊與移動槽下端均固定連接有限位撐塊。

8、作為改進，所述定位板一側設有安裝孔，所述安裝孔內均轉動連接有滑輥。

9、(三)有益效果

10、本實用新型與現有技術相比的優點在于：通過橫向壓痕塊對紙板進行橫向壓痕，移動機構能夠驅動兩側的縱向壓痕塊相對運動，調節壓痕位置，適用于不同紙板加工，通過定位機構驅動兩側的定位板將紙板推動到輸送帶中心位置進行輸送，放置紙板發生歪斜。

技術特征：

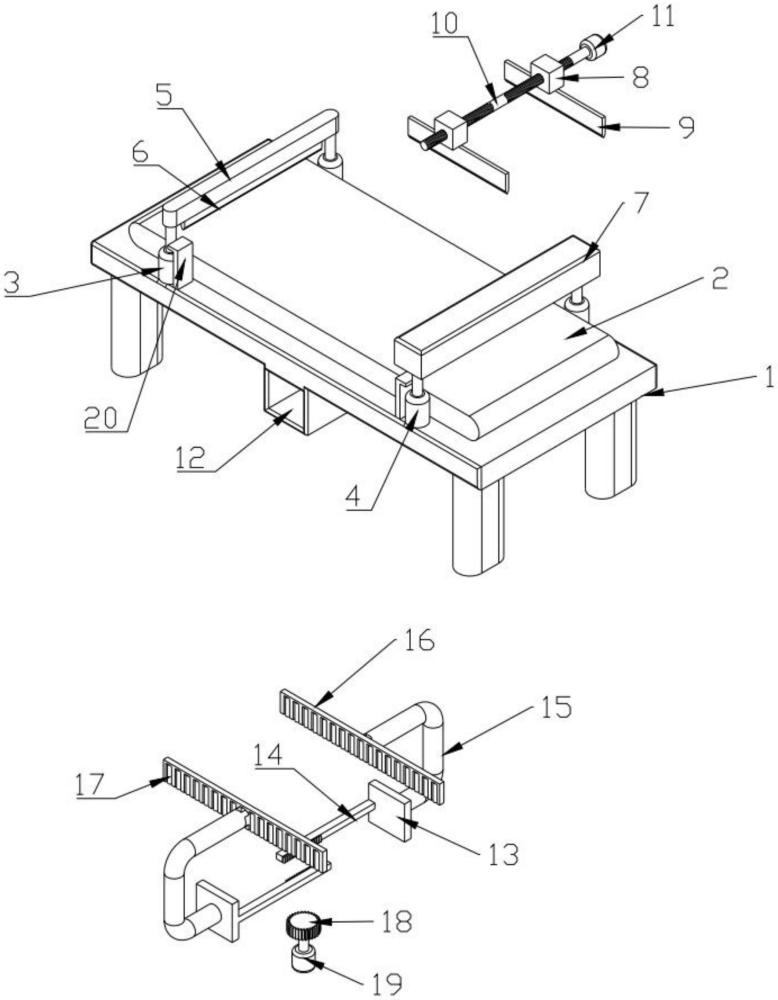

1.一種酒盒生產用壓痕機，包括機臺(1)，所述機臺(1)上端安裝有輸送帶(2)，其特征在于：

2.根據權利要求1所述的一種酒盒生產用壓痕機，其特征在于：所述調節機構包括轉動連接于所述移動塊(8)內的雙向螺桿(10)，兩側所述移動塊(8)分別螺紋連接于雙向螺桿(10)兩側，所述移動槽(7)一端固定連接有驅動所述雙向螺桿(10)轉動的第一電機(11)。

3.根據權利要求1所述的一種酒盒生產用壓痕機，其特征在于：所述定位機構包括固定連接于所述滑板(13)延伸至所述控制盒(12)內一端的齒條(14)，所述控制盒(12)內中心轉動連接有與兩側所述齒條(14)均嚙合的齒輪(18)，所述控制盒(12)上固定連接有驅動所述齒輪(18)轉動的第二電機(19)。

4.根據權利要求1所述的一種酒盒生產用壓痕機，其特征在于：所述機臺(1)上位于所述安裝塊(5)與移動槽(7)下端均固定連接有限位撐塊(20)。

5.根據權利要求1所述的一種酒盒生產用壓痕機，其特征在于：所述定位板(16)一側設有安裝孔，所述安裝孔內均轉動連接有滑輥(17)。

技術總結
本技術涉及酒盒生產領域，公開了一種酒盒生產用壓痕機，包括機臺，機臺上端安裝有輸送帶，機臺上兩端分別固定連接有兩側對應布置的第一升降氣缸與第二升降氣缸，第一升降氣缸上端固定連接有安裝塊，安裝塊下端固定連接有橫向壓痕塊，第二升降氣缸上端固定連接有移動槽，移動槽內滑動連接兩側對應布置的移動塊，移動塊下端均固定連接有縱向壓痕塊，機臺底面固定連接有控制盒，控制盒兩端均滑動連接有滑板，兩側滑板一端均固定連接有U型連接桿，U型連接桿另一端均固定連接有滑動連接于輸送帶上的的定位板，控制盒內設有驅動兩側滑板滑動的定位機構。本技術與現有技術相比優點在于，能夠在壓痕前對紙板進行定位，防止壓痕發生偏移。

技術研發人員：蘇雨蒼,包爾維,姜方信,江洋
受保護的技術使用者：貴州佰壹包裝科技有限公司
技術研發日：20240618
技術公布日：2025/4/28
