本技術屬于編織袋加工設備，尤其涉及一種新型的編織袋加工用搓口器。

背景技術：

1、編織袋，又稱蛇皮袋。是塑料袋的一種，用于包裝，其原料一般是聚乙烯、聚丙烯等各種化學塑料原料，編織密度是指經緯紗的根數，編織袋生產時是先將經緯紗編織成袋筒裝，然后裁切成等長的袋體，裁切時一般采用熱切工藝，裁切后編織袋的袋口會因熱粘連封閉，這就需要使用搓口裝置進行編織袋搓口工作，現有的編織袋加工用快速搓口裝置包括工臺、升降座、電機、驅動軸、凸輪、橡膠層、橡膠板、液壓缸、方口、螺栓、定位凸起，這種編織袋加工用快速搓口裝置在進行搓口的過程中無法根據編織袋的厚度規格進行調整工作以及在搓口的過程中無法進行反方向運動搓口的問題。

技術實現思路

1、為了解決上述技術問題，本實用新型提供一種新型的編織袋加工用搓口器，通過在搓口的過程中對搓口機構進行改進，方便在搓口的過程中根據編織袋的厚度進行調整工作以及在搓口的過程中對支撐機構進行改進，方便在搓口的過程中進行反方向運動提高搓口效率的目的。

2、一種新型的編織袋加工用搓口器，包括支撐條，所述的支撐條的底端左右兩側分別螺栓固定有支撐柱；所述的支撐條之間的左右兩側分別銷軸連接有第一轉動輥；所述的第一轉動輥的外壁套接有編織袋輸送帶，其特征在于，后端設置的所述的支撐條后端左側螺栓固定有導送板；后端設置的所述支撐條的后端中間位置連接有可反向揉搓固定架結構；所述的可反向揉搓固定架結構的上端后面設置有可調整揉搓架結構。

3、優選的，所述的可反向揉搓固定架結構包括支撐架，所述的支撐架的前端內部中間位置開設有揉搓槽；所述的揉搓槽的內部左右兩側分別設置有第二轉動輥；所述的第二轉動輥的外壁套接有逆向帶。

4、優選的，所述的可調整揉搓架結構包括固定架，所述的固定架的上端插接有調整架；所述的調整架的正表面中間位置設置有揉搓輪；所述的揉搓輪的外壁套接有防滑圈；所述的調整架的左右兩端內部中間位置分別螺紋貫穿有翼形螺栓。

5、與現有技術相比，本實用新型的有益效果為：

6、1.本實用新型中，所述的支撐條，支撐柱，第一轉動輥，編織袋輸送帶，支撐架，揉搓槽，第二轉動輥以及逆向帶相互配合的設置，有利于在搓口的過程中通過逆向帶與編織袋輸送帶向不同的方向進行運動，便于在搓口的過程中進行反方向搓口工作。

7、2.本實用新型中，所述的固定架，調整架，揉搓輪，防滑圈以及翼形螺栓相互配合的設置，有利于在使用的過程中通過轉動翼形螺栓，經過翼形螺栓和調整架螺紋連接設置，便于在使用的過程中調整揉搓輪和防滑圈的高度，有利于在使用的過程中根據編織袋的厚度進行調整的目的。

技術特征：

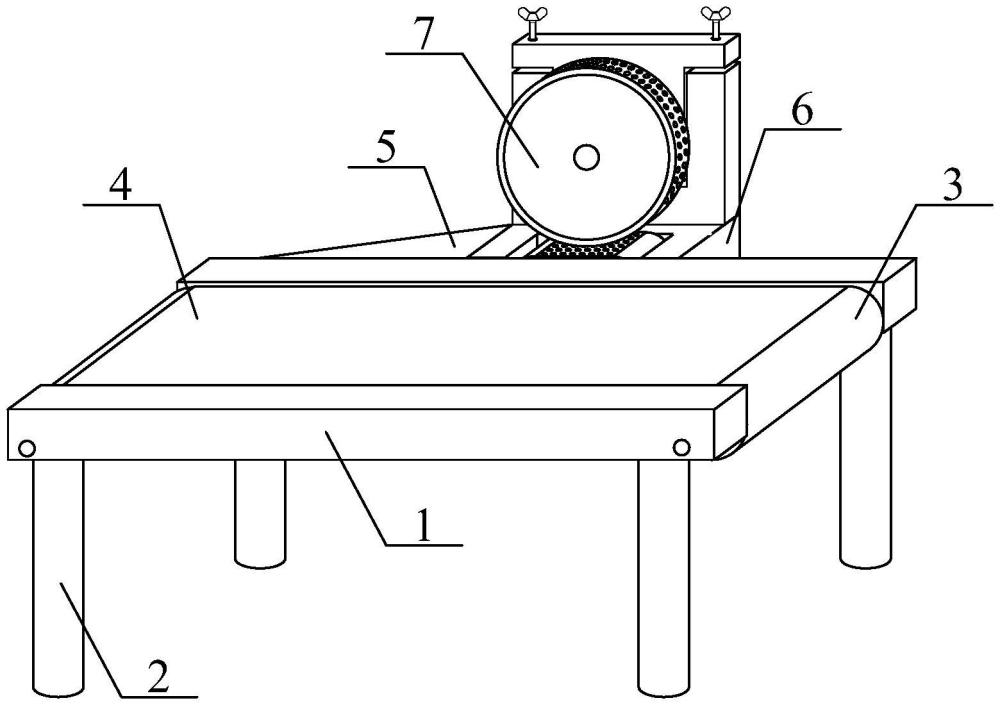

1.一種新型的編織袋加工用搓口器，包括支撐條(1)，所述的支撐條(1)的底端左右兩側分別螺栓固定有支撐柱(2)；所述的支撐條(1)之間的左右兩側分別銷軸連接有第一轉動輥(3)；所述的第一轉動輥(3)的外壁套接有編織袋輸送帶(4)；后端設置的所述的支撐條(1)后端左側螺栓固定有導送板(5)；其特征在于，該新型的編織袋加工用搓口器中后端設置的所述支撐條(1)的后端中間位置連接有可反向揉搓固定架結構(6)；所述的可反向揉搓固定架結構(6)的上端后面設置有可調整揉搓架結構(7)。

2.如權利要求1所述的新型的編織袋加工用搓口器，其特征在于，所述的可反向揉搓固定架結構(6)包括支撐架(61)，所述的支撐架(61)的前端內部中間位置開設有揉搓槽(62)；所述的揉搓槽(62)的內部左右兩側分別設置有第二轉動輥(63)；所述的第二轉動輥(63)的外壁套接有逆向帶(64)。

3.如權利要求1所述的新型的編織袋加工用搓口器，其特征在于，所述的可調整揉搓架結構(7)包括固定架(71)，所述的固定架(71)的上端插接有調整架(72)；所述的調整架(72)的正表面中間位置設置有揉搓輪(73)；所述的揉搓輪(73)的外壁套接有防滑圈(74)；所述的調整架(72)的左右兩端內部中間位置分別螺紋貫穿有翼形螺栓(75)。

4.如權利要求2所述的新型的編織袋加工用搓口器，其特征在于，所述的支撐架(61)螺栓固定在后端設置的所述支撐條(1)的后端中間位置；所述的逆向帶(64)的上端與支撐條(1)的上端水平設置。

5.如權利要求3所述的新型的編織袋加工用搓口器，其特征在于，所述的固定架(71)設置在支撐條(1)的上方后面。

技術總結
本技術提供一種新型的編織袋加工用搓口器，包括支撐條，支撐柱，第一轉動輥，編織袋輸送帶，導送板，可反向揉搓固定架結構以及可調整揉搓架結構。本技術支撐條，支撐柱，第一轉動輥，編織袋輸送帶，支撐架，揉搓槽，第二轉動輥以及逆向帶相互配合的設置，有利于在搓口的過程中通過逆向帶與編織袋輸送帶向不同的方向進行運動，便于在搓口的過程中進行反方向搓口工作；固定架，調整架，揉搓輪，防滑圈以及翼形螺栓相互配合的設置，有利于在使用的過程中通過轉動翼形螺栓，經過翼形螺栓和調整架螺紋連接設置，便于在使用的過程中調整揉搓輪和防滑圈的高度，有利于在使用的過程中根據編織袋的厚度進行調整的目的。

技術研發人員：劉希偉
受保護的技術使用者：山東省青州市星光彩印包裝有限公司
技術研發日：20240611
技術公布日：2025/4/28
