本技術涉及包裝袋加工，具體為一種包裝袋加工復合膜壓貼上料裝置。

背景技術：

1、包裝袋是一種采用塑料材質如聚四氟乙烯加工得到的用于包裝商品的包裝袋，在生產加工過程中，隨著產品需求的多樣化，對包裝產品的包裝袋的多樣化需求更加明顯，現有包裝袋中為了提高美觀特性，經常需要在塑料包裝薄膜上貼合上一層錫紙，如金色的錫紙，用于美觀包裝袋。

2、在生產加工過程中，需要將錫紙與包裝袋使用的包裝薄膜緊密貼合到一起，二者在貼合送料中，由于錫紙容易相對包裝袋打滑，導致包裝袋與錫紙錯位現象很嚴重，導致復合后，裁切量較大，產生極大的浪費，現有技術采用彈性壓貼部件設計，使包裝袋薄膜與材料特性差異明顯的錫紙貼合后，被壓貼瓦板彈性擠壓，在彈性擠壓過程中，將材料傳輸，使其不容易打滑發生錯位，但在實際的使用過程中，由于使用的電機較多，導致裝置的生產成本較高，不利于大量生產，多個電機同時使用導致裝置產生大量噪音易影響使用人員使用，且多個電機同時開啟易對裝置產生振動，不利于生產，從而缺乏一定的實用性。

技術實現思路

1、(一)解決的技術問題

2、針對現有技術的不足，本實用新型提供了一種包裝袋加工復合膜壓貼上料裝置，具備通過單電機驅動使裝置造價較低利于生產的優點，解決了裝置通過多個電機同時開啟進行驅動造價較高且使用時噪音較大的問題。

3、(二)技術方案

4、為實現上述目的，本實用新型提供如下技術方案：一種包裝袋加工復合膜壓貼上料裝置，包括主體組件；所述主體組件包括底座，其頂部固定連接有安裝板，且對稱設置有兩個；轉動桿，每個所述安裝板上均對稱設置有轉動桿，且每個所述轉動桿均貫穿同側所述安裝板；彈性擠壓機構，每個所述轉動桿上均設置有多組彈性擠壓機構；所述底座上設置有聯動組件，所述聯動組件包括：箱體，固定連接于所述底座頂部，且每個所述轉動桿均插入所述箱體內部；后蓋，設置于所述箱體后表面；齒輪一，每個所述轉動桿外側壁均固定連接有齒輪一，且同側兩個所述齒輪一相互嚙合；齒輪二，同側兩個所述轉動桿一端固定連接有齒輪二；齒帶，設置于所述箱體內部，兩個所述齒輪二均與所述齒帶相嚙合，且兩個所述齒輪二通過所述齒帶傳動連接；電機，固定連接于所述后蓋后表面；驅動桿，固定連接于所述電機輸出端，且設置于一側所述齒輪二后表面。

5、優選的：所述后蓋卡接于所述箱體后表面，且所述驅動桿卡接于一側所述齒輪二后表面。

6、優選的：所述箱體上設置有吸塵組件，所述吸塵組件包括：收集箱，固定連接于所述箱體頂部；管體，插入所述箱體內部，且插入所述收集箱內部；濾網，固定連接于所述收集箱內部；抽風機，固定連接于所述箱體頂部，且輸出端插入所述收集箱內部。

7、優選的：所述管體設置有多個。

8、優選的：每個所述管體外側壁均固定連接有密封套。

9、優選的：所述收集箱內側底面為斜面。

10、(三)有益效果

11、與現有技術相比，本實用新型提供了一種包裝袋加工復合膜壓貼上料裝置，具備以下有益效果：

12、本實用新型具備通過單電機驅動使裝置造價較低利于生產的優點，操作人員開啟電機帶動一側齒輪二進行轉動，一側齒輪二轉動帶動其上轉動桿進行轉動，轉動桿通過同側齒輪一帶動同側轉動桿進行轉動，一側齒輪二轉動的同時通過齒帶帶動另一側齒輪二以同樣方式，帶動同側兩個轉動桿進行轉動，此時四個轉動桿同時進行轉動，帶動各自外側壁的多組彈性擠壓機構進行上料，使裝置僅通過一個電機即可帶動多組彈性擠壓機構進行運動，大大降低裝置的生產成本，且噪音較小，振動較小，解決了裝置通過多個電機同時開啟進行驅動造價較高且使用時噪音較大的問題。

技術特征：

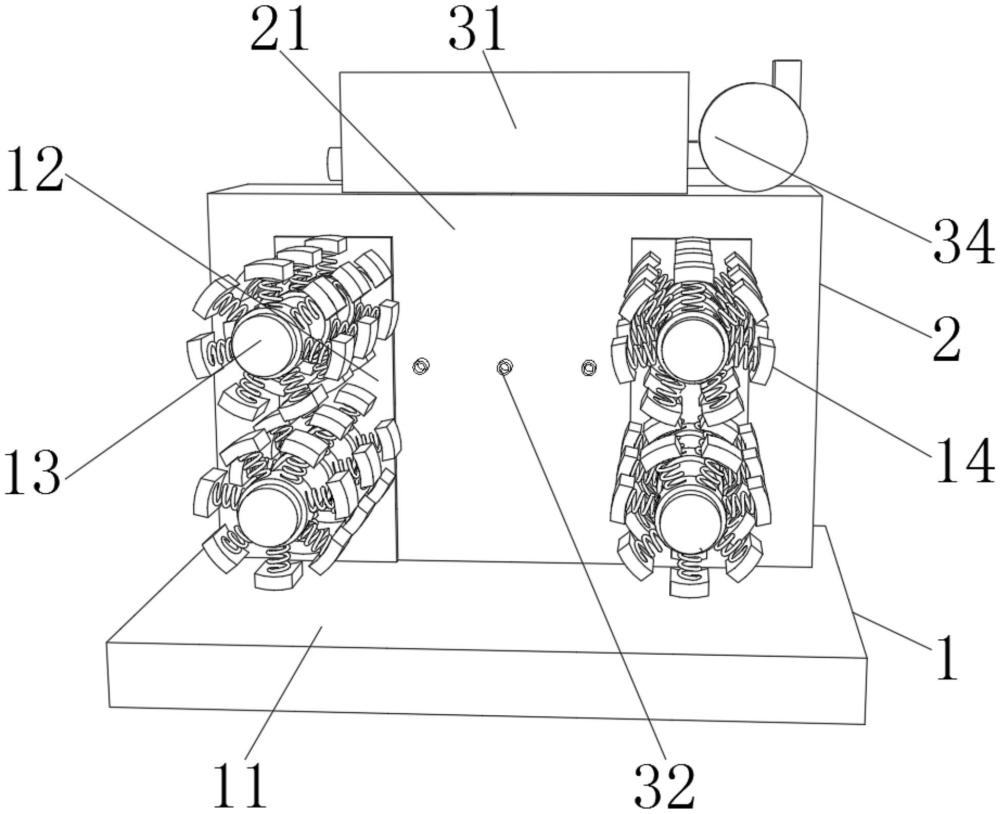

1.一種包裝袋加工復合膜壓貼上料裝置，包括主體組件(1)；所述主體組件(1)包括

2.根據權利要求1所述的一種包裝袋加工復合膜壓貼上料裝置，其特征在于：所述后蓋(22)卡接于所述箱體(21)后表面，且所述驅動桿(27)卡接于一側所述齒輪二(24)后表面。

3.根據權利要求1所述的一種包裝袋加工復合膜壓貼上料裝置，其特征在于：所述箱體(21)上設置有吸塵組件(3)，所述吸塵組件(3)包括：

4.根據權利要求3所述的一種包裝袋加工復合膜壓貼上料裝置，其特征在于：所述管體(32)設置有多個。

5.根據權利要求4所述的一種包裝袋加工復合膜壓貼上料裝置，其特征在于：每個所述管體(32)外側壁均固定連接有密封套(4)。

6.根據權利要求3所述的一種包裝袋加工復合膜壓貼上料裝置，其特征在于：所述收集箱(31)內側底面為斜面。

技術總結
本技術涉及包裝袋加工技術領域，且公開了一種包裝袋加工復合膜壓貼上料裝置，包括主體組件；所述主體組件包括底座，其頂部固定連接有安裝板，且對稱設置有兩個；轉動桿，每個所述安裝板上均對稱設置有轉動桿，且每個所述轉動桿均貫穿同側所述安裝板；本技術具備通過單電機驅動造價較低的優點，操作人員開啟電機帶動一側齒輪二進行轉動，一側齒輪二轉動帶動其上轉動桿進行轉動，轉動桿通過同側齒輪一帶動同側轉動桿進行轉動，一側齒輪二轉動的同時帶動另一側齒輪二以同樣方式，帶動同側兩個轉動桿進行轉動，使裝置僅通過一個電機即可運行，生產成本較低且噪音較小，解決了裝置通過多個電機進行驅動造價較高且使用時噪音較大的問題。

技術研發人員：曾環祥,王明新,陳儒鈞,陳儒琪,程宏林,賀良宇
受保護的技術使用者：武漢市天虹錦華工貿有限公司
技術研發日：20240726
技術公布日：2025/4/28
