本發明屬于食品包裝材料，具體涉及一種無氟無塑可回收降解的食品包裝阻隔材料。

背景技術：

1、目前市場上快消品行業中的食品包裝材料主要包括塑料淋膜紙、防油紙和涂蠟紙。其中塑料淋膜紙即主要使用擠出流延工藝將塑料粒子(聚乙烯pe、聚丙烯pp等)加工到原紙上，其具有很好的防水防油性能，但其存在不可回收或回收難度大(需先進行紙塑分離再將塑料部分和紙張部分分別進行回收利用，能耗高、污染大)的問題，并且該材料溢出回收系統進入到自然環境后，因塑料部分會和普通塑料一樣長期不可堆肥降解導致對自然環境及其他生物造成污染和破壞

2、而且，防油紙是在漿內添加或表面涂布防油劑而生產制備的，其能夠抗拒油脂滲透和吸收，具有良好的防油性能，但無防水性能，且因其使用的防油劑中含有pfas等全氟和多氟烷基物質，pfas不易分解，已被證明會在環境和人們身體中積累，接觸某些類型的pfas可能產生嚴重的健康影響。而涂蠟紙是將蠟熔融后通過表面涂布方式加工到紙張而成，良好的防油和防潮性能，但涂蠟層耐溫性較低，易在高溫下剝離紙張，且回收困難，制品不可堆肥降解。

技術實現思路

1、本發明的目的是提供一種無氟無塑可回收降解的食品包裝阻隔材料，所提供的材料具有快消品行業中的食品包裝材料所具有的阻隔性能外，同時解決現有食品包裝材料中淋膜紙、涂蠟紙回收困難或無法回收以及不可堆肥降解的問題，從而減少防油紙對環境的負面影響問題，彌補現有技術的不足。

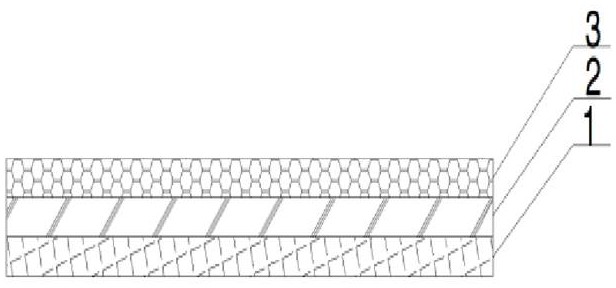

2、本發明所提供的一種無氟無塑可回收降解的食品包裝阻隔材料，包括第一層原紙基材層、第二層基礎阻隔層和第三層功能層；其中第二層基礎阻隔層涂布接枝淀粉；

3、所述的接枝淀粉的制備方法如下：將水和玉米淀粉攪拌均勻后加熱至45±2℃，加入過硫酸銨引發劑進行攪拌反應，然后滴加丙烯酸丁酯，在30℃下恒溫反應2～4小時，加入對苯二酚溶液終止反應，將反應產物進行水洗，水洗后的淀粉經干燥得到接枝淀粉。

4、作為實施例的優選，所述的第一層原紙層優選克重18～100g/㎡的食品接觸用紙；

5、作為實施例的優選，所述的第二層基礎阻隔層涂層的克重為0.1～5g/㎡；

6、作為實施例的優選，所述的第三層功能層選用無機涂層、生物降解涂層、水性丙烯酸涂層或水性有機硅涂層；

7、更進一步的，所述的第三層功能層的涂層克重為0.1～5g/㎡。

8、本發明所提供的食品包裝阻隔材料，其制備方法如下：

9、1)第二層基礎阻隔層的制備

10、在淀粉糊化釜中注水，開啟攪拌，稱取接枝淀粉加到淀粉糊化釜中，攪拌均勻后開始升溫至95～98℃，并在此溫度下保溫30分鐘，后降溫至60～65℃左右形成淀粉糊化液備用，

11、2)制備第二層基礎阻隔層

12、將淀粉糊化液通過施膠系統，在機速50～300m/min、烘干溫度80～180℃條件下，均勻的涂到紙張上，形成第二層基礎阻隔層，烘干后收卷；

13、3)功能性涂層涂布

14、將功能性涂層放入涂布機料槽中，在20m/min-180m/min車速下進行涂布作業，將功能性涂層轉移到具有基礎阻隔層的紙張上，在50-180℃的條件下烘干收卷制備食品包裝阻隔材料。

15、本發明還提供所提供的食品包裝阻隔材料在制備食品包裝制品中的應用。

16、本發明提供一種新型生物基無氟無塑可回收可堆肥降解食品包裝阻隔材料，具有快消品行業中的食品包裝材料所具有的阻隔性能外，同時解決現有食品包裝材料中淋膜紙、涂蠟紙回收困難或無法回收以及不可堆肥降解的問題以及防油紙對環境和人體的負面影響問題，從而彌補現有技術的不足。

技術特征：

1.一種無氟無塑可回收降解的食品包裝阻隔材料，其特征在于，所述的食品包裝阻隔材料包括第一層原紙基材層、第二層基礎阻隔層和第三層功能層；其中第二層基礎阻隔層涂布接枝淀粉。

2.如權利要求1所述的食品包裝阻隔材料，其特征在于，所述的接枝淀粉的制備方法如下：將水和玉米淀粉攪拌均勻后加熱至45±2℃，加入過硫酸銨引發劑進行攪拌反應，然后滴加丙烯酸丁酯，在30℃下恒溫反應2~4小時，加入對苯二酚溶液終止反應，將反應產物進行水洗，水洗后的淀粉經干燥得到接枝淀粉。

3.如權利要求1所述的食品包裝阻隔材料，其特征在于，所述的第一層原紙層選用克重18~100g/㎡的食品接觸用紙。

4.如權利要求1所述的食品包裝阻隔材料，其特征在于，所述的第二層基礎阻隔層涂層的克重為0.1~5g/㎡。

5.如權利要求1所述的食品包裝阻隔材料，其特征在于，所述的第三層功能層選用無機涂層、生物降解涂層、水性丙烯酸涂層或水性有機硅涂層。

6.如權利要求1所述的食品包裝阻隔材料，其特征在于，所述的第三層功能層的涂層克重為0.1~5g/㎡。

7.如權利要求1所述的食品包裝阻隔材料，其特征在于，所述的食品包裝阻隔材料，其制備方法如下：

8.權利要求1所述的食品包裝阻隔材料在制備食品包裝制品中的應用。

9.一種食品包裝制品，其特征在于，所述的制品中使用了權利要求1所述的食品包裝阻隔材料。

技術總結
本發明提供一種無氟無塑可回收降解的食品包裝阻隔材料，所提供的材料具有快消品行業中的食品包裝材料所具有的阻隔性能外，同時解決現有食品包裝材料中淋膜紙、涂蠟紙回收困難或無法回收以及不可堆肥降解的問題，從而減少防油紙對環境的負面影響問題。本發明所提供的新型生物基無氟無塑可回收可堆肥降解食品包裝阻隔材料，具有快消品行業中的食品包裝材料所具有的阻隔性能外，同時解決現有食品包裝材料中淋膜紙、涂蠟紙回收困難或無法回收以及不可堆肥降解的問題以及防油紙對環境和人體的負面影響問題，從而彌補現有技術的不足。

技術研發人員：姜群,張春剛
受保護的技術使用者：青島榕信工貿有限公司
技術研發日：
技術公布日：2025/4/28
