本發明屬于牽伸卷繞機，具體涉及一種聚酯細旦工業絲牽伸卷繞機。

背景技術：

1、聚酯細旦工業絲因其高強度、高韌性等優良性能，在輪胎簾子線、繩索等眾多領域廣泛應用。在聚酯細旦工業絲的生產流程中，牽伸卷繞是極為關鍵的環節，其設備性能直接關乎產品質量與生產效率。

2、現有的聚酯細旦工業絲牽伸卷繞機，牽伸輥多采用線性或較為松散的布局方式。這種布局導致設備占用空間大，企業在廠房建設和設備安置時需投入更多成本；而且牽伸輥集成度低，各部件相對獨立，不僅增加了設備的復雜程度，還使得維護和檢修工作難度增大。

3、在溫度控制方面，傳統牽伸卷繞機往往都是通過長條形的牽伸輥進行不同溫度的牽伸加熱，相鄰的兩個牽伸輥之間距離較遠，溫度間隔明顯，絲束在牽伸輸送過程中很容易出現前后溫差過大的情況，其容易出現局部過熱或加熱不足的情況，導致絲束性能不均一。

4、為避免上述技術問題，確有必要提供一種聚酯細旦工業絲牽伸卷繞機以克服現有技術中的所述缺陷。

技術實現思路

1、本發明的目的在于提供一種聚酯細旦工業絲牽伸卷繞機，以解決上述背景技術中提出的問題。

2、為實現上述目的，本發明提供如下技術方案：一種聚酯細旦工業絲牽伸卷繞機，包括機臺，所述機臺上固定連接有連接頂架，所述連接頂架上轉動連接有連接盤，所述連接盤的正面上轉動設置有多個牽伸輥，每個所述牽伸輥的背面均安裝有多個驅動對應牽伸輥轉動的第一電機，多個所述牽伸輥呈300度的環形結構，每間隔一個的牽伸輥均具有加熱功能；

3、當絲束穿過多個呈環形的牽伸輥時，絲束在環形的有限空間內實現多次牽伸，提高牽伸輥的集成度，?同時每間隔一個牽伸輥具備的加熱功能配合這種環形結構，構建中間溫度高兩邊溫度低的環形溫度梯度場，提高了絲束空間輸送過程中與牽伸輥加熱溫度之間的耦合作用。

4、作為一種優選的實施方案，所述機臺上設置有定位輸送輥組、烘干設備以及冷卻設備，所述機臺上通過支撐架安裝有收卷輥，所述支撐架上安裝有第二電機，所述第二電機的輸出部位通過皮帶及皮帶輪組件與收卷輥傳動連接。

5、作為一種優選的實施方案，所述機臺上設置有噴汽機構。

6、作為一種優選的實施方案，所述噴汽機構包括機動框，所述機動框固定安裝在機臺上，所述機動框內轉動連接有螺紋桿，所述機動框的一側安裝有驅動螺紋桿轉動的第三電機。

7、作為一種優選的實施方案，所述螺紋桿的外部螺紋連接有位移塊，所述位移塊的外部滑動連接在機動框內，所述位移塊上固定連接有電動推桿，所述電動推桿的頂端通過橫接桿固定連接有蒸汽噴頭；

8、蒸汽噴頭通過螺紋的x方向位移以及電動推桿的y方向位移來改變不同的偏心位置，以調節其對牽伸輥不同的噴汽距離，實現對其噴汽溫度的把控。

9、作為一種優選的實施方案，所述機臺固定安裝有蒸汽發生器，所述蒸汽發生器通過連接軟管與蒸汽噴頭連接，所述蒸汽噴頭上設置有多個呈環形且為廣角式的噴嘴；

10、多個呈環形且為廣角式的噴嘴擴大了蒸汽噴出面積，實現對絲束均勻的加熱。

11、作為一種優選的實施方案，所述機臺開設有用于蒸汽液體積累的積液槽。

12、作為一種優選的實施方案，所述連接盤上固定安裝有多個弧形擋板，每個所述弧形擋板均位于對應的具有加熱功能的牽伸輥的一側，每個所述弧形擋板上開設有多個用于引導蒸汽的引導槽；

13、所述弧形擋板對具有加熱功能的牽伸輥的蒸汽噴面進行遮擋的作用，減少蒸汽對其的加熱影響。

14、作為一種優選的實施方案，所述機臺上設置有驅動機構。

15、作為一種優選的實施方案，所述驅動機構包括固定連接在機臺上的第一連接架和第二連接架，所述第一連接架轉動連接有轉動桿，所述轉動桿的一端固定連接在連接盤的背面，且轉動桿的外部固定安裝有蝸輪，所述第二連接架上固定連接有第四電機，所述第四電機的輸出軸連接有與蝸輪嚙合的蝸桿。

16、與現有技術相比，本發明的有益效果是：

17、本發明通過機臺、連接頂架與連接盤相互配合，使多個牽伸輥呈300度環形結構，這種緊湊布局相較于傳統線性或松散布局，大幅節省了牽伸空間，提高了牽伸輥的集成度，降低了設備維護難度，此外，每間隔一個具有加熱功能的牽伸輥，與環形結構協同構建出中間溫度高兩邊溫度低的環形溫度梯度場，絲束在穿過環形排列的牽伸輥時，由于牽伸輥緊密相鄰，克服了傳統長條形牽伸輥布局中相鄰輥間距大、溫度間隔明顯的缺陷，同時又由于環形溫度梯度場的溫度與空間的耦合作用較強，間隔的不具備加熱功能的牽伸輥，能夠借助熱量傳導和空間場效應，擁有過渡性的適宜加熱溫度，在通過不同加熱溫度的牽伸輥時，根據不同加熱階段空間耦合影響實現均勻的加熱溫度，提高絲束牽伸質量。

18、本發明當蒸汽發生器啟動，蒸汽經連接軟管輸送至蒸汽噴頭，噴頭上多個呈環形且為廣角式的噴嘴，能夠?qū)⒄羝鶆蚋采w在呈環形輸送路徑的絲束上，鑒于絲束輸送路徑的環形特性，這種設計克服了傳統加熱方式難以全面均勻加熱的弊端，保證絲束受熱一致性，蒸汽加熱與間隔設置的具有加熱功能的牽伸輥相互配合，有效減少輸送牽伸過程中絲束所受應力，降低絲束內部結構損傷風險，此外，通過第三電機驅動螺紋桿轉動，帶動位移塊在機動框內滑動，進而調整電動推桿頂端蒸汽噴頭的位置，使得蒸汽噴頭能夠依據不同的偏心位置改變噴嘴與牽伸輥的距離，配合多個具有加熱功能的牽伸輥，達成對絲束牽伸溫度的多維度調節，顯著提高了絲束牽伸溫度的調節精度。

19、本發明當蒸汽噴頭噴出蒸汽對絲束進行加熱時，部分蒸汽會不可避免地逸散至具有加熱功能的牽伸輥處，此時，位于牽伸輥一側的弧形擋板能夠有效對牽伸輥的蒸汽噴面進行遮擋，通過這種遮擋，可大幅減少逸散蒸汽對牽伸輥?zhàn)陨砑訜嵯到y(tǒng)的干擾，避免蒸汽可能導致牽伸輥表面溫度分布不均，影響其對絲束加熱效果的影響，而弧形擋板上開設的多個引導槽，能夠?qū)⑸倭靠赡芙佑|到牽伸輥的蒸汽進行引導，使其按照特定方向流動，除了進一步降低蒸汽對牽伸輥加熱效果的不良影響外，還可使得蒸汽向沒有加熱功能的牽伸輥處輸送，進一步增加空間溫度的耦合性。

20、本發明在第四電機的驅動下能夠帶動蝸桿轉動，蝸桿帶動蝸輪轉動，進而使轉動桿旋轉，連接盤隨之轉動，連接盤可實現精準轉動，一來可根據需要改變多個牽伸輥的牽伸角度，二來一定程度的轉動能夠改變牽伸方向，例如，轉筒每轉動1度，絲束在牽伸輥上的纏繞角度便會產生0.5-1.0度的變化，這一特性使得操作人員能夠?qū)崟r(shí)調整纖維分子鏈的取向方向，有效滿足不同產品對于纖維分子鏈取向的多樣化需求，極大提升了產品的品質與性能，拓寬了設備的適用范圍。

技術特征：

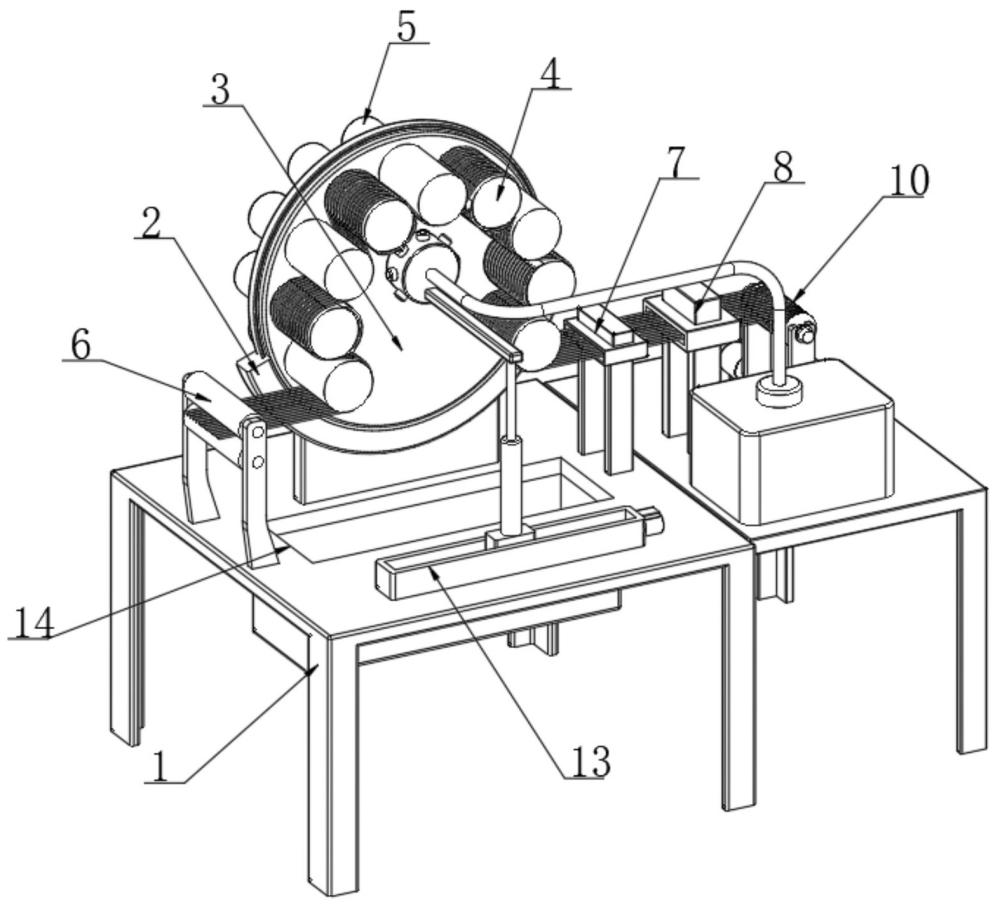

1.一種聚酯細旦工業絲牽伸卷繞機，包括機臺（1），所述機臺（1）上固定連接有連接頂架（2），所述連接頂架（2）上轉動連接有連接盤（3），所述連接盤（3）的正面上轉動設置有多個牽伸輥（4），每個所述牽伸輥（4）的背面均安裝有多個驅動對應牽伸輥（4）轉動的第一電機（5），其特征在于：

2.根據權利要求1所述的一種聚酯細旦工業絲牽伸卷繞機，其特征在于：所述機臺（1）上設置有定位輸送輥組（6）、烘干設備（7）以及冷卻設備（8），所述機臺（1）上通過支撐架（9）安裝有收卷輥（10），所述支撐架（9）上安裝有第二電機（11），所述第二電機（11）的輸出部位通過皮帶及皮帶輪組件（12）與收卷輥（10）傳動連接。

3.根據權利要求1所述的一種聚酯細旦工業絲牽伸卷繞機，其特征在于：所述機臺（1）上設置有噴汽機構（13）。

4.根據權利要求3所述的一種聚酯細旦工業絲牽伸卷繞機，其特征在于：所述噴汽機構（13）包括機動框（131），所述機動框（131）固定安裝在機臺（1）上，所述機動框（131）內轉動連接有螺紋桿（132），所述機動框（131）的一側安裝有驅動螺紋桿（132）轉動的第三電機（133）。

5.根據權利要求4所述的一種聚酯細旦工業絲牽伸卷繞機，其特征在于：所述螺紋桿（132）的外部螺紋連接有位移塊（134），所述位移塊（134）的外部滑動連接在機動框（131）內，所述位移塊（134）上固定連接有電動推桿（135），所述電動推桿（135）的頂端通過橫接桿（136）固定連接有蒸汽噴頭（137）；

6.根據權利要求5所述的一種聚酯細旦工業絲牽伸卷繞機，其特征在于：所述機臺（1）固定安裝有蒸汽發生器（138），所述蒸汽發生器（138）通過連接軟管（139）與蒸汽噴頭（137）連接，所述蒸汽噴頭（137）上設置有多個呈環形且為廣角式的噴嘴（1310）；

7.根據權利要求1所述的一種聚酯細旦工業絲牽伸卷繞機，其特征在于：所述機臺（1）開設有用于蒸汽液體積累的積液槽（14）。

8.根據權利要求1所述的一種聚酯細旦工業絲牽伸卷繞機，其特征在于：所述連接盤（3）上固定安裝有多個弧形擋板（15），每個所述弧形擋板（15）均位于對應的具有加熱功能的牽伸輥（4）的一側，每個所述弧形擋板（15）上開設有多個用于引導蒸汽的引導槽（16）；

9.根據權利要求1所述的一種聚酯細旦工業絲牽伸卷繞機，其特征在于：所述機臺（1）上設置有驅動機構（17）。

10.根據權利要求9所述的一種聚酯細旦工業絲牽伸卷繞機，其特征在于：所述驅動機構（17）包括固定連接在機臺（1）上的第一連接架（171）和第二連接架（172），所述第一連接架（171）轉動連接有轉動桿（173），所述轉動桿（173）的一端固定連接在連接盤（3）的背面，且轉動桿（173）的外部固定安裝有蝸輪（174），所述第二連接架（172）上固定連接有第四電機（175），所述第四電機（175）的輸出軸連接有與蝸輪（174）嚙合的蝸桿（176）。

技術總結
本發明公開了一種聚酯細旦工業絲牽伸卷繞機，屬于牽伸卷繞機技術領域，包括機臺，所述機臺上固定連接有連接頂架，所述連接頂架上轉動連接有連接盤，所述連接盤的正面上轉動設置有多個牽伸輥；本發明，機臺、連接頂架與連接盤相互配合，使多個牽伸輥呈300度環形結構，這種緊湊布局相較于傳統線性或松散布局，大幅節省了牽伸空間，提高了牽伸輥的集成度，降低了設備維護難度，此外，每間隔一個具有加熱功能的牽伸輥，與環形結構協同構建出中間溫度高兩邊溫度低的環形溫度梯度場，絲束在穿過環形排列的牽伸輥時，由于牽伸輥緊密相鄰，克服了傳統長條形牽伸輥布局中相鄰輥間距大、溫度間隔明顯的缺陷。
