本技術涉及，特別涉及一種三輥筒面料滾花裝置。

背景技術：

1、花輥是鏡面輥、壓花輥等輥筒模具的總稱，產品種類豐富，可以廣泛用于塑料、紙張、木材、衛生材料、無紡布高分子、紡織面料等行業，花輥普遍適用于皮革，造紙，塑料，印刷這四個行業里。

2、皮革面料生產后，可通過花輥加工的方式，在面料表面進行圖案加工，現有的加工方式一般是利用一單個花輥直接加工出完整花紋，雖然設備簡單加工方便，但容易被模仿盜版，具有進一步的改進空間。

技術實現思路

1、本實用新型的目的在于至少解決現有技術中存在的技術問題之一，提供一種三輥筒面料滾花裝置，解決了上述問題。

2、為實現上述目的，提供一種三輥筒面料滾花裝置，包括輥筒支撐座，所述輥筒支撐座的中部轉動連接有中部貼輥，所述輥筒支撐座在中部貼輥的下方一側轉動連接有進料輥，所述輥筒支撐座在中部貼輥的下方遠離進料輥的一側轉動連接有出料輥，所述輥筒支撐座靠近進料輥的一端滑動連接有進料滑座，所述輥筒支撐座遠離進料滑座的一端上方滑動連接有出料滑座，所述輥筒支撐座的頂部上下滑動連接有升降滑座；

3、所述進料滑座靠近進料輥的一端上方設置有第一花輥，所述進料滑座的下方靠近進料輥的一端轉動連接有第一驅動輥，所述升降滑座的下方轉動連接有第二花輥，所述升降滑座的下方靠近進料滑座的一側轉動連接有第二驅動輥，所述出料滑座靠近進料輥的一端轉動連接有第三花輥，所述出料滑座的上方滑動連接有第三驅動輥，所述第一驅動輥、第二驅動輥和第三驅動輥在輥筒支撐座內側的兩端均固定套接有聯動鏈輪，所述第一花輥、第二花輥和第三花輥兩端與聯動鏈輪相對應的位置處均固定套接有鏈條套環。

4、根據所述的一種三輥筒面料滾花裝置，所述進料滑座、升降滑座和出料滑座均滑動連接有小滑座，所述進料滑座、升降滑座和出料滑座均通過小滑座分別與第一花輥、第二花輥和第三驅動輥相對滑動設置。

5、根據所述的一種三輥筒面料滾花裝置，所述輥筒支撐座兩側與進料滑座、升降滑座和出料滑座相對應的位置處均固定連接有相對應的主氣缸，且多個主氣缸的輸出端均與相對應的進料滑座、升降滑座和出料滑座固定連接。

6、根據所述的一種三輥筒面料滾花裝置，所述進料滑座、升降滑座和出料滑座兩側均設置有與小滑座相對應的副氣缸，多個所述小滑座均通過氣缸與分別與進料滑座、升降滑座和出料滑座驅動連接。

7、根據所述的一種三輥筒面料滾花裝置，所述第一驅動輥、第二驅動輥和第三驅動輥的一端端部均傳動連接有驅動電機。

8、根據所述的一種三輥筒面料滾花裝置，所述輥筒支撐座在與中部貼輥、進料輥和出料輥相對應的位置處均設置有輸料電機，所述中部貼輥、進料輥和出料輥均分別與相對應的輸料電機傳動連接。

9、上述方案具有如下至少一個有益效果：

10、1、本實用新型通過在中部貼輥兩側和上方分別設置第一花輥、第二花輥和第三花輥，使面料可在第一花輥進行基礎的圖案加工后，再通過第二花輥和第三花輥依次進行水印圖案加工，可形成復雜的水印花紋圖案，提升了花紋的復雜性和美觀性，還提高了模仿盜版的技術難度，加強了裝置的實用性。

11、2、本實用新型的第一花輥、第二花輥和第三花輥均分別通過進料滑座、升降滑座和出料滑座與輥筒支撐座進行相對滑動設置，在進行面料加工時，可通過氣缸驅動相對應的滑座，選擇相對應的花輥進行工作，進而可靈活選擇圖案加工的位置和水印層數，進一步提高了模仿盜版的技術難度，加強了裝置的實用性。

12、本實用新型的附加方面和優點將在下面的描述中部分給出，部分將從下面的描述中變得明顯，或通過本實用新型的實踐了解到。

技術特征：

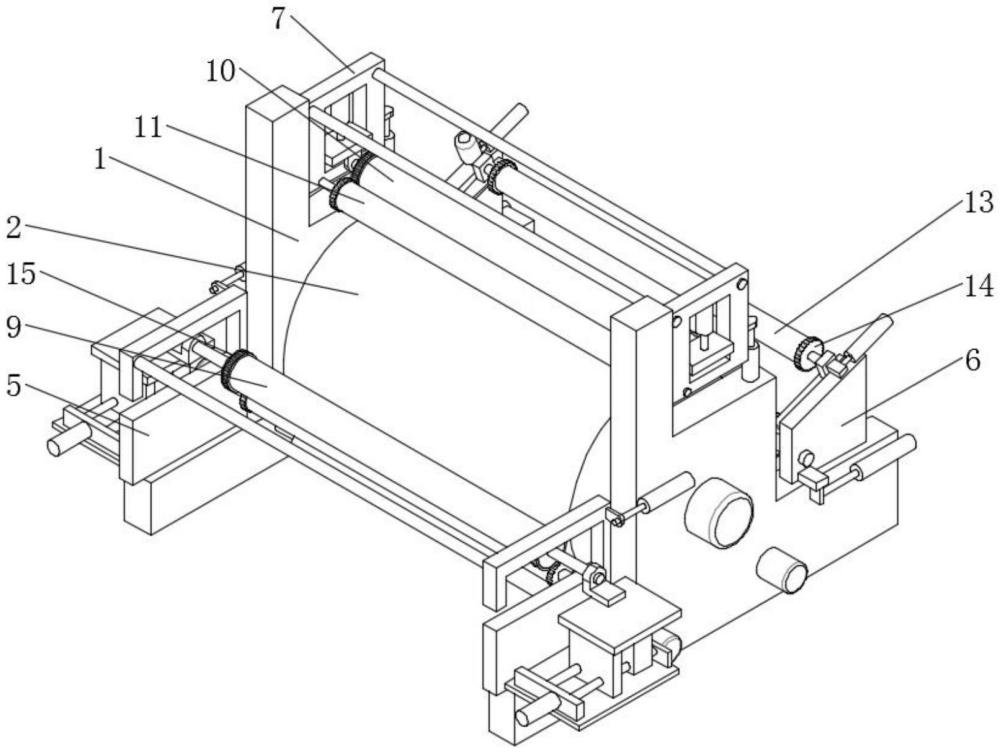

1.一種三輥筒面料滾花裝置，包括輥筒支撐座（1），其特征在于：所述輥筒支撐座（1）的中部轉動連接有中部貼輥（2），所述輥筒支撐座（1）在中部貼輥（2）的下方一側轉動連接有進料輥（3），所述輥筒支撐座（1）在中部貼輥（2）的下方遠離進料輥（3）的一側轉動連接有出料輥（4），所述輥筒支撐座（1）靠近進料輥（3）的一端滑動連接有進料滑座（5），所述輥筒支撐座（1）遠離進料滑座（5）的一端上方滑動連接有出料滑座（6），所述輥筒支撐座（1）的頂部上下滑動連接有升降滑座（7）；

2.根據權利要求1所述的一種三輥筒面料滾花裝置，其特征在于，所述進料滑座（5）和出料滑座（6）均滑動連接有小滑座，所述進料滑座（5）、升降滑座（7）和出料滑座（6）均通過小滑座分別與第一花輥（9）、第二花輥（10）和第三驅動輥（13）相對滑動設置。

3.根據權利要求1所述的一種三輥筒面料滾花裝置，其特征在于，所述輥筒支撐座（1）兩側與進料滑座（5）、升降滑座（7）和出料滑座（6）相對應的位置處均固定連接有相對應的主氣缸，且多個主氣缸的輸出端均與相對應的進料滑座（5）、升降滑座（7）和出料滑座（6）固定連接。

4.根據權利要求2所述的一種三輥筒面料滾花裝置，其特征在于，所述進料滑座（5）、升降滑座（7）和出料滑座（6）兩側均設置有與小滑座相對應的副氣缸，多個所述小滑座均通過氣缸與分別與進料滑座（5）、升降滑座（7）和出料滑座（6）驅動連接。

5.根據權利要求1所述的一種三輥筒面料滾花裝置，其特征在于，所述第一驅動輥（8）、第二驅動輥（11）和第三驅動輥（13）的一端端部均設置有驅動電機，且三個驅動電機的輸出端分別與第一驅動輥（8）、第二驅動輥（11）和第三驅動輥（13）傳動連接。

6.根據權利要求1所述的一種三輥筒面料滾花裝置，其特征在于，所述輥筒支撐座（1）在與中部貼輥（2）、進料輥（3）和出料輥（4）相對應的位置處均設置有輸料電機，所述中部貼輥（2）、進料輥（3）和出料輥（4）均分別與相對應的輸料電機傳動連接。

技術總結
本技術公開了一種三輥筒面料滾花裝置，包括輥筒支撐座，所述輥筒支撐座的中部轉動連接有中部貼輥，所述輥筒支撐座在中部貼輥的下方一側轉動連接有進料輥，所述輥筒支撐座靠近進料輥的一端滑動連接有進料滑座，所述輥筒支撐座遠離進料滑座的一端上方滑動連接有出料滑座，所述輥筒支撐座的頂部上下滑動連接有升降滑座。本技術通過在中部的貼輥兩側和上方分別設置第一花輥、第二花輥和第三花輥，使面料可在第一花輥進行基礎的圖案加工后，再通過第二花輥和第三花輥依次進行水印圖案加工，可形成復雜的水印花紋圖案，提升了花紋的復雜性和美觀性，還提高了模仿盜版的技術難度。

技術研發人員：沈良
受保護的技術使用者：桐鄉市愛馨紡織科技有限公司
技術研發日：20240718
技術公布日：2025/4/28
