本技術涉及印刷機模板，具體為一種印刷機模板推進裝置。

背景技術：

1、印刷機是印刷文字和圖像的機器，先將要印刷的文字和圖像制成印刷模板，裝在印刷機上，然后由人工或印刷機把墨涂敷于印刷模板上有文字和圖像的地方，再直接或間接地轉印到紙或其他承印物(如紡織品、金屬板、塑膠、皮革、木板、玻璃和陶瓷)上，從而復制出與印刷模板相同的印刷品。

2、在印刷機使用過程中，通常需要工作人員將印刷機模板進行推進，公告號為cn218536025u的中國實用新型專利公開了一種印刷機模板推進裝置，包括底座，所述底座的一側設置有移動裝置，所述底座的一側設置有第一滑動裝置，所述第一滑動裝置的一側有第二滑動裝置，所述第二滑動裝置的一側設置有第三滑動裝置，所述第三滑動裝置的一側設置有第一限位裝置，所述第一限位裝置的一側設置有固定裝置，所述移動裝置包括四個第一支撐柱，四個所述第一支撐柱的一側與底座的一側固定連接，四個所述第一支撐柱的一側均設置有滑輪。該實用新型的優點在于：通過設置第三滑動裝置與第二滑動裝置的連接使模板的推進可以調節距離的長短，可以自動對模板進行推進解決了需要手動推進的問題，通過設置第一限位裝置和固定裝置對模板進行固定。

3、但是，該實用新型在使用過程中，由于工作人員將印刷機模板推進之前，首先需要印刷機模板進行固定，而在固定過程中，則需要工作人員手動轉動第三螺紋軸方能實現對印刷機模板的安裝和拆卸，導致還是需要人工進行安裝，并沒有實際解放人力，不能滿足生產需求，故而提出一種印刷機模板推進裝置來解決上述中所提出的問題。

技術實現思路

1、針對現有技術的不足，本實用新型提供了一種印刷機模板推進裝置，具備便于對印刷機模板進行安裝拆卸的優點，解決了由于工作人員將印刷機模板推進之前，首先需要印刷機模板進行固定，而在固定過程中，則需要工作人員手動轉動第三螺紋軸方能實現對印刷機模板的安裝和拆卸，導致還是需要人工進行安裝，并沒有實際解放人力，不能滿足生產需求的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種印刷機模板推進裝置，包括底座和固定連接于底座頂部的安裝箱，所述安裝箱的頂部設置有安裝架，所述安裝架的一側設置有對印刷機模板進行拿取的夾持固定機構；

3、所述夾持固定機構包括固定連接于安裝架一側的固定板，所述固定板靠近安裝架的一側固定連接有延伸至其另一側的電動推桿，所述電動推桿的輸出端上固定連接有移動塊，所述固定板靠近移動塊的一側固定連接有兩個滑座，兩個所述滑座的正面均滑動連接有夾持固定板，所述夾持固定板與移動塊之間鉸接有鉸接桿。

4、進一步，所述夾持固定板的背面固定連接有延伸至滑座內部的定位滑塊，所述滑座的正面開設有與定位滑塊相適配的定位滑槽。

5、進一步，所述安裝箱的頂部設置有支撐柱，所述支撐柱的內底壁上固定安裝有伸縮氣缸，所述伸縮氣缸的輸出端上固定連接有升降塊，所述升降塊與安裝架之間固定連接有連接桿。

6、進一步，所述升降塊與連接桿之間固定連接有活動塊，所述支撐柱的內部開設有與活動塊相適配的活動槽。

7、進一步，所述安裝箱的一側固定安裝有驅動電機，所述驅動電機的輸出軸上固定連接有延伸至安裝箱內部的調節絲杠，所述調節絲杠的外部螺紋連接有螺紋套，所述螺紋套與支撐柱之間固定連接有連接塊。

8、進一步，所述螺紋套遠離連接塊的一側固定連接有延伸至安裝箱內部的限位塊，所述安裝箱的內壁上開設有與限位塊相適配的限位槽。

9、進一步，所述底座的底部轉動安裝有萬向輪，所述萬向輪的數量為四個，四個所述萬向輪均勻的分布于底座的底部。

10、與現有技術相比，本實用新型提供了一種印刷機模板推進裝置，具備以下有益效果：

11、1、該印刷機模板推進裝置，通過設置電動推桿帶動移動塊左右移動，此時再通過設置鉸接桿能夠同時帶動兩個夾持固定板位移，進而方便對印刷機模板進行夾持固定，再通過設置滑座，能夠對夾持固定板進行限位，提高夾持固定板移動時的穩定性，無需工作人員手動對印刷機模板固定，提高了工作效率的同時，減少了人力操作。

12、2、該印刷機模板推進裝置，通過設置驅動電機帶動調節絲杠旋轉，再通過調節絲杠帶動支撐柱和夾持固定機構移動，進而能夠達到推進印刷機模板的效果，解決了由于工作人員將印刷機模板推進之前，首先需要印刷機模板進行固定，而在固定過程中，則需要工作人員手動轉動第三螺紋軸方能實現對印刷機模板的安裝和拆卸，導致還是需要人工進行安裝，并沒有實際解放人力，不能滿足生產需求的問題。

技術特征：

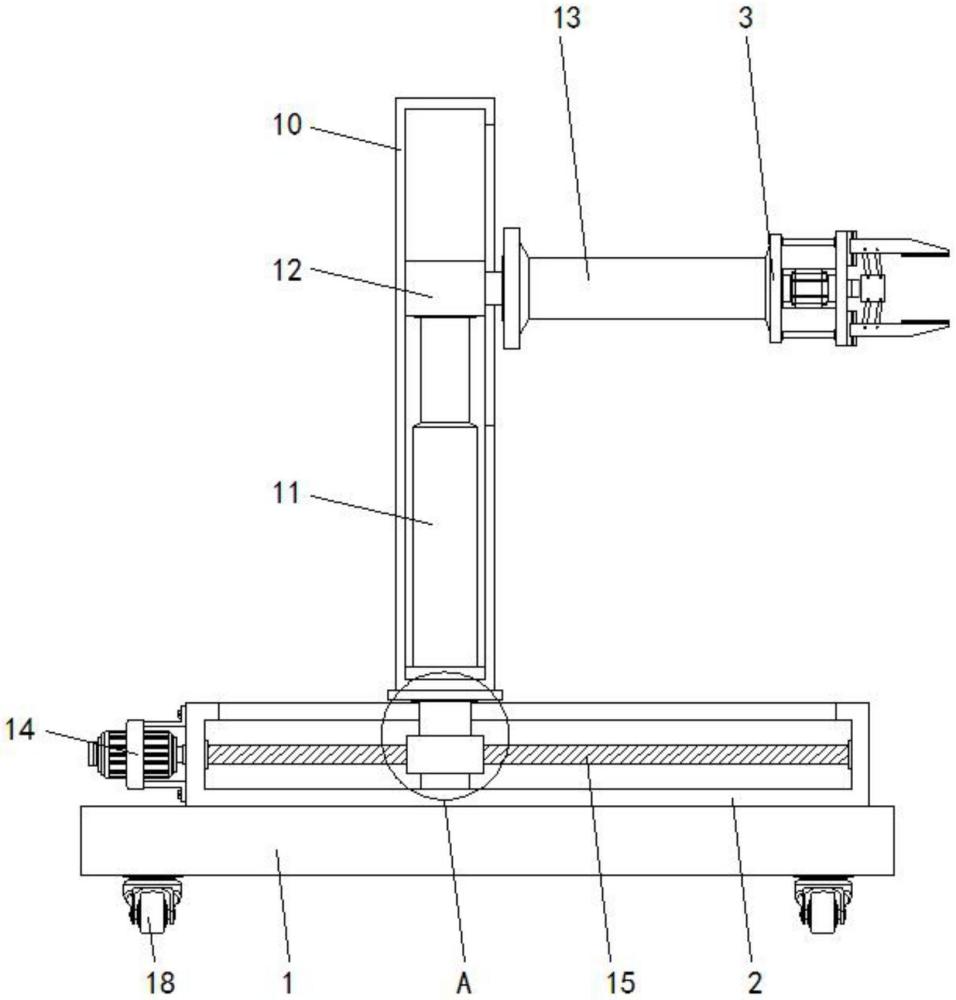

1.一種印刷機模板推進裝置，包括底座(1)和固定連接于底座(1)頂部的安裝箱(2)，其特征在于：所述安裝箱(2)的頂部設置有安裝架(3)，所述安裝架(3)的一側設置有對印刷機模板進行拿取的夾持固定機構；

2.根據權利要求1所述的一種印刷機模板推進裝置，其特征在于：所述夾持固定板(8)的背面固定連接有延伸至滑座(7)內部的定位滑塊，所述滑座(7)的正面開設有與定位滑塊相適配的定位滑槽。

3.根據權利要求1所述的一種印刷機模板推進裝置，其特征在于：所述安裝箱(2)的頂部設置有支撐柱(10)，所述支撐柱(10)的內底壁上固定安裝有伸縮氣缸(11)，所述伸縮氣缸(11)的輸出端上固定連接有升降塊(12)，所述升降塊(12)與安裝架(3)之間固定連接有連接桿(13)。

4.根據權利要求3所述的一種印刷機模板推進裝置，其特征在于：所述升降塊(12)與連接桿(13)之間固定連接有活動塊，所述支撐柱(10)的內部開設有與活動塊相適配的活動槽。

5.根據權利要求3所述的一種印刷機模板推進裝置，其特征在于：所述安裝箱(2)的一側固定安裝有驅動電機(14)，所述驅動電機(14)的輸出軸上固定連接有延伸至安裝箱(2)內部的調節絲杠(15)，所述調節絲杠(15)的外部螺紋連接有螺紋套(16)，所述螺紋套(16)與支撐柱(10)之間固定連接有連接塊(17)。

6.根據權利要求5所述的一種印刷機模板推進裝置，其特征在于：所述螺紋套(16)遠離連接塊(17)的一側固定連接有延伸至安裝箱(2)內部的限位塊，所述安裝箱(2)的內壁上開設有與限位塊相適配的限位槽。

7.根據權利要求1所述的一種印刷機模板推進裝置，其特征在于：所述底座(1)的底部轉動安裝有萬向輪(18)，所述萬向輪(18)的數量為四個，四個所述萬向輪(18)均勻的分布于底座(1)的底部。

技術總結
本技術涉及一種印刷機模板推進裝置，屬于印刷機模板技術領域，包括底座和固定連接于底座頂部的安裝箱，所述安裝箱的頂部設置有安裝架，所述安裝架的一側設置有對印刷機模板進行拿取的夾持固定機構，所述夾持固定機構包括固定連接于安裝架一側的固定板，所述固定板靠近安裝架的一側固定連接有延伸至其另一側的電動推桿。該印刷機模板推進裝置，通過設置電動推桿帶動移動塊左右移動，此時再通過設置鉸接桿能夠同時帶動兩個夾持固定板位移，進而方便對印刷機模板進行夾持固定，再通過設置滑座，能夠對夾持固定板進行限位，提高夾持固定板移動時的穩定性，無需工作人員手動對印刷機模板固定，提高了工作效率的同時，減少了人力操作。
