本技術涉及定位傳動軸，更具體地說，它涉及一種具有防滑功能的定位傳動軸。

背景技術：

1、打印機是一種常見且重要的辦公設備，它的主要功能是將電子文檔或圖像通過特定的技術轉化為紙質文件輸出，打印機傳動軸是打印機中一個非常關鍵的部件，它主要起到傳遞動力和運動的作用。

2、目前，打印機傳動軸將電機產生的動力準確、穩定地傳輸?shù)酱蛴☆^、進紙機構等其他需要運動的部件，打印機傳動軸的質量和性能對打印機的工作效率和打印質量有著重要影響。

3、然而，傳動軸在運轉時如果出現滑動，就無法精確地將動力傳遞到各個相關部件，導致打印頭移動位置不準確、進紙速度不穩定等，從而使打印出來的文件出現文字錯位、行間距不一致、圖像模糊等質量問題，為此，現提出一種具有防滑功能的定位傳動軸，以改善現有存在的問題。

技術實現思路

1、針對現有技術存在的不足，本實用新型的目的在于提供一種具有防滑功能的定位傳動軸。

2、為實現上述目的，本實用新型提供了如下技術方案：一種具有防滑功能的定位傳動軸，包括頭部組件，所述頭部組件的下方設置有連桿組件，所述連桿組件與頭部組件為一體成型設置。

3、其中，所述連桿組件包括第一連桿，所述第一連桿的形狀為圓柱，所述第一連桿的一端與頭部組件連接，所述第一連桿的另一端設置有第二連桿，所述第二連桿遠離第一連桿的一端設置有第三連桿，所述第二連桿與第三連桿均為直徑相同的圓柱，所述第一連桿、第二連桿和第三連桿同軸連接。

4、本實用新型進一步設置為：所述第一連桿與第二連桿之間開設有第一環形槽，所述第一連桿側壁上貫穿開設有定位孔。

5、通過采用上述技術方案，第一連桿側壁上貫穿開設有定位孔，定位孔端部設置了傾斜面，定位孔傾斜面先接觸到配合部件，然后部件逐漸移動，直至完全進入定位孔內，傳動軸安裝到相應位置，達到定位的效果。

6、本實用新型進一步設置為：所述第二連桿與第三連桿之間開設有第二環形槽，所述第二連桿靠近第三連桿一端外側壁設置有第一定位槽，所述第一定位槽的形狀為l形。

7、通過采用上述技術方案，第二連桿靠近第三連桿一端外側壁設置有第一定位槽，第一定位槽的形狀為l形，在傳動軸安裝時，l形的第一定位槽的特殊設置能夠快速找到安裝方向，對傳動軸的安裝有導向作用，為傳動軸的安裝提供了便捷。

8、本實用新型進一步設置為：所述第二環形槽的另一端與第三連桿連接，所述第三連桿外側壁設置有第二定位槽，所述第二定位槽的形狀為矩形。

9、本實用新型進一步設置為：所述頭部組件包括連接柱，所述連接柱設置為圓柱結構，所述連接柱的一端連接設置有第一連桿，所述連接柱遠離第一連桿的一端設置有頭部連桿，所述頭部連桿的形狀為圓柱，所述頭部連桿與連接柱同軸連接，且所述頭部連桿的直徑大于連接柱的直徑。

10、本實用新型進一步設置為：所述頭部連桿遠離連接柱的一端設置有傳動頭，所述傳動頭設置為圓臺結構，且所述傳動頭圓臺的較大直徑面與頭部連桿連接，所述傳動頭與頭部連桿同軸連接。

11、通過采用上述技術方案，頭部連桿的形狀設置為圓柱狀，頭部連桿與連接柱同軸連接設置，且頭部連桿的直徑大于連接柱的直徑，第一連桿設置為圓柱狀，且第一連桿的直徑大于連接柱的直徑，這樣頭部連桿與第一連桿之間形成環形槽，環形槽、第一環形槽和第二環形槽與傳動軸的配合部件相連接，傳動軸的配合部件上設置有環形凸起組件，環形凸起組件與環形槽、第一環形槽和第二環形槽契合相適配，達到傳動軸防滑的作用。

12、綜上所述，本申請包括以下至少一種有益技術效果：

13、1、定位孔端部設置了傾斜面，定位孔傾斜面先接觸到配合部件，然后配合部件逐漸移動，直至完全進入定位孔內，傳動軸安裝到相應的位置上，達到了定位的效果。

14、2、第一定位槽的形狀設置為l形，在傳動軸安裝時，l形的第一定位槽的特殊設置能夠快速找到安裝方向，對傳動軸的安裝有導向作用，為傳動軸的安裝提供了便捷。

15、3、環形槽、第一環形槽和第二環形槽與傳動軸的配合部件相連接，傳動軸配合部件上設置有環形凸起組件，環形凸起組件與環形槽、第一環形槽和第二環形槽契合相適配，達到傳動軸防滑的作用。

技術特征：

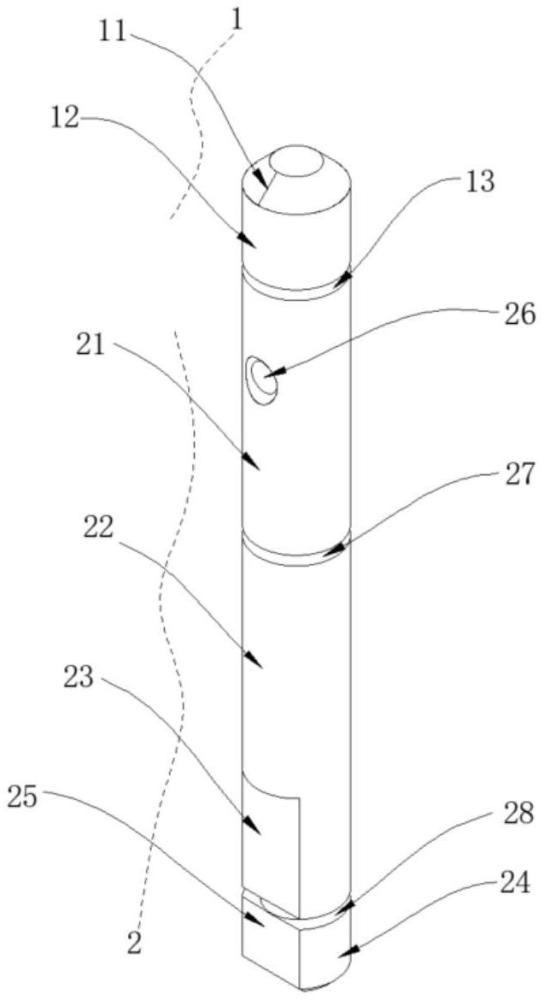

1.一種具有防滑功能的定位傳動軸，其特征在于：包括頭部組件(1)，所述頭部組件(1)的下方設置有連桿組件(2)，所述連桿組件(2)與頭部組件(1)為一體成型設置；

2.根據權利要求1所述的一種具有防滑功能的定位傳動軸，其特征在于：所述第一連桿(21)與第二連桿(22)之間開設有第一環形槽(27)，所述第一連桿(21)側壁上貫穿開設有定位孔(26)。

3.根據權利要求2所述的一種具有防滑功能的定位傳動軸，其特征在于：所述第二連桿(22)與第三連桿(24)之間開設有第二環形槽(28)，所述第二連桿(22)靠近第三連桿(24)一端外側壁設置有第一定位槽(23)，所述第一定位槽(23)的形狀為l形。

4.根據權利要求3所述的一種具有防滑功能的定位傳動軸，其特征在于：所述第二環形槽(28)的另一端與第三連桿(24)連接，所述第三連桿(24)外側壁設置有第二定位槽(25)，所述第二定位槽(25)的形狀為矩形。

5.根據權利要求1所述的一種具有防滑功能的定位傳動軸，其特征在于：所述頭部組件(1)包括連接柱(13)，所述連接柱(13)設置為圓柱結構，所述連接柱(13)的一端連接設置有第一連桿(21)，所述連接柱(13)遠離第一連桿(21)的一端設置有頭部連桿(12)，所述頭部連桿(12)的形狀為圓柱，所述頭部連桿(12)與連接柱(13)同軸連接，且所述頭部連桿(12)的直徑大于連接柱(13)的直徑。

6.根據權利要求5所述的一種具有防滑功能的定位傳動軸，其特征在于：所述頭部連桿(12)遠離連接柱(13)的一端設置有傳動頭(11)，所述傳動頭(11)設置為圓臺結構，且所述傳動頭(11)圓臺的較大直徑面與頭部連桿(12)連接，所述傳動頭(11)與頭部連桿(12)同軸連接。

技術總結
本技術適用于定位傳動軸技術領域，提供了一種具有防滑功能的定位傳動軸，包括頭部組件，所述頭部組件的下方設置有連桿組件，所述連桿組件與頭部組件為一體成型設置，其中，所述連桿組件包括第一連桿，所述第一連桿的形狀為圓柱，所述第一連桿的一端與頭部組件連接，所述第一連桿的另一端設置有第二連桿，所述第二連桿遠離第一連桿的一端設置有第三連桿，所述第二連桿與第三連桿均為直徑相同的圓柱，所述第一連桿、第二連桿和第三連桿同軸連接，所述第一環形槽和第二環形槽與傳動軸的配合部件相連接，傳動軸的配合部件上設置有環形凸起組件，環形凸起組件與所述第一環形槽和第二環形槽契合相適配，達到傳動軸防滑的作用。

技術研發人員：俞冠斌
受保護的技術使用者：常熟順發精工機械有限公司
技術研發日：20240813
技術公布日：2025/4/28
