本技術涉及油墨上料裝置，尤其涉及一種快拆式油墨添加裝置。

背景技術：

1、現有技術中，很多工藝場合都涉及添加油墨的工序，以pcb板加工技術領域?yàn)槔?，需借助橫移運動模組將油墨按照行進軌跡進行添加，現有的添加工藝中，一般是將墨袋、墨盒直接倒入料倉內，這種添加方式容易造成油墨污染料倉，而且清洗工作難度很大，在長期生產條件下，很容易造成油墨堵塞以及污染周圍機構等情況發生。

技術實現思路

1、本實用新型要解決的技術問題在于，針對現有技術的不足，提供一種方便拆裝、免清洗、可避免油墨滴落的快拆式油墨添加裝置。

2、為解決上述技術問題，本實用新型采用如下技術方案。

3、一種快拆式油墨添加裝置，其包括有橫移運動模組，所述橫移運動模組的運動端設有料盒以及用于驅使所述料盒前后運動的前后平移機構，所述料盒上設有墨袋安裝座，所述墨袋安裝座的后側設有出墨接口，所述橫移運動模組的運動端設有與所述出墨接口相對應的進墨接口，當所述前后平移機構驅使所述料盒向后運動時，所述出墨接口與所述進墨接口相互連通，所述墨袋安裝座上用于裝配墨袋，所述墨袋與所述出墨接口相連通，所述墨袋安裝座上設有用于擠壓所述墨袋的擠壓機構。

4、優選地，所述橫移運動模組的運動端設有立板，所述進墨接口設于所述立板的前側。

5、優選地，所述料盒與所述立板的下端滑動連接，所述前后平移機構與所述立板的下端固定連接。

6、優選地，所述前后平移機構為氣缸。

7、優選地，所述料盒上設有與所述墨袋安裝座卡接配合的卡槽。

8、優選地，所述擠壓機構包括有兩個筆形氣缸、兩個v形擺臂及一墨倉，兩個筆形氣缸分設于所述墨倉的左右兩側，且所述筆形氣缸的缸體與所述墨倉鉸鏈連接，兩個v形擺臂分設于所述墨倉的左右兩側，且所述v形擺臂的拐角處與所述墨袋安裝座鉸鏈連接，所述筆形氣缸的伸縮桿與所述v形擺臂的上端鉸鏈連接，兩個v形擺臂的下端之間通過擠壓桿連接，所述墨倉的下端與所述墨袋安裝座之間形成有可供所述擠壓桿進出的避讓口，當兩個筆形氣缸同時推動兩個v形擺臂的上端時，兩個v形擺臂驅使所述擠壓桿進入所述避讓口并且擠壓所述墨倉內的所述墨袋。

9、優選地，兩個v形擺臂的上端之間通過連接桿相連接。

10、本實用新型公開的快拆式油墨添加裝置中，所述橫移運動模組用于帶動所述料盒、所述墨袋安裝座和墨袋橫移運動，基于所述出墨接口與所述進墨接口的連通關系，令油墨呈一字型均勻?yàn)⒙涞教砑游锷希?dāng)所述墨袋內的油墨用盡后，所述前后平移機構驅使所述料盒向前運動，使所述出墨接口與所述進墨接口分離，同時令所述料盒、所述墨袋安裝座和墨袋遠離作業區域，從而避免油墨滴落于周圍的機構上，同時，本實用新型利用所述墨袋安裝座及其上的墨倉等構件來承載墨袋，不僅方便拆裝，而且免于清洗，較好地滿足了應用需求。

技術特征：

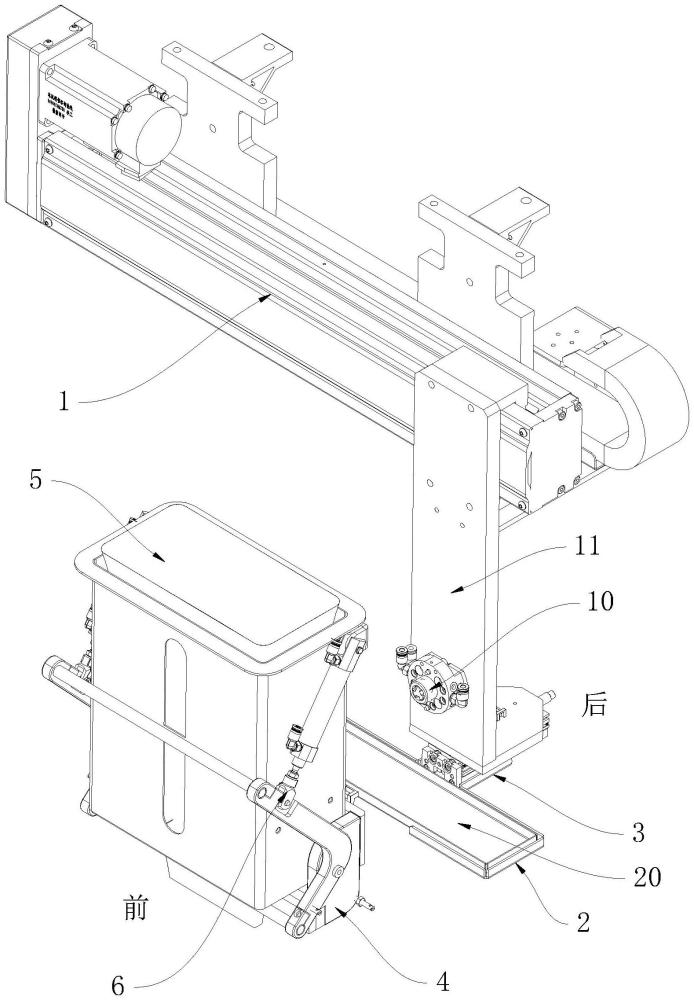

1.一種快拆式油墨添加裝置，其特征在于，包括有橫移運動模組(1)，所述橫移運動模組(1)的運動端設有料盒(2)以及用于驅使所述料盒(2)前后運動的前后平移機構(3)，所述料盒(2)上設有墨袋安裝座(4)，所述墨袋安裝座(4)的后側設有出墨接口(40)，所述橫移運動模組(1)的運動端設有與所述出墨接口(40)相對應的進墨接口(10)，當所述前后平移機構(3)驅使所述料盒(2)向后運動時，所述出墨接口(40)與所述進墨接口(10)相互連通，所述墨袋安裝座(4)上用于裝配墨袋(5)，所述墨袋(5)與所述出墨接口(40)相連通，所述墨袋安裝座(4)上設有用于擠壓所述墨袋(5)的擠壓機構(6)。

2.如權利要求1所述的快拆式油墨添加裝置，其特征在于，所述橫移運動模組(1)的運動端設有立板(11)，所述進墨接口(10)設于所述立板(11)的前側。

3.如權利要求2所述的快拆式油墨添加裝置，其特征在于，所述料盒(2)與所述立板(11)的下端滑動連接，所述前后平移機構(3)與所述立板(11)的下端固定連接。

4.如權利要求3所述的快拆式油墨添加裝置，其特征在于，所述前后平移機構(3)為氣缸。

5.如權利要求1所述的快拆式油墨添加裝置，其特征在于，所述料盒(2)上設有與所述墨袋安裝座(4)卡接配合的卡槽(20)。

6.如權利要求1所述的快拆式油墨添加裝置，其特征在于，所述擠壓機構(6)包括有兩個筆形氣缸(60)、兩個v形擺臂(61)及一墨倉(62)，兩個筆形氣缸(60)分設于所述墨倉(62)的左右兩側，且所述筆形氣缸(60)的缸體與所述墨倉(62)鉸鏈連接，兩個v形擺臂(61)分設于所述墨倉(62)的左右兩側，且所述v形擺臂(61)的拐角處與所述墨袋安裝座(4)鉸鏈連接，所述筆形氣缸(60)的伸縮桿與所述v形擺臂(61)的上端鉸鏈連接，兩個v形擺臂(61)的下端之間通過擠壓桿(63)連接，所述墨倉(62)的下端與所述墨袋安裝座(4)之間形成有可供所述擠壓桿(63)進出的避讓口(41)，當兩個筆形氣缸(60)同時推動兩個v形擺臂(61)的上端時，兩個v形擺臂(61)驅使所述擠壓桿(63)進入所述避讓口(41)并且擠壓所述墨倉(62)內的所述墨袋(5)。

7.如權利要求6所述的快拆式油墨添加裝置，其特征在于，兩個v形擺臂(61)的上端之間通過連接桿(64)相連接。

技術總結
本技術公開了一種快拆式油墨添加裝置，其包括有橫移運動模組，所述橫移運動模組的運動端設有料盒以及用于驅使所述料盒前后運動的前后平移機構，所述料盒上設有墨袋安裝座，所述墨袋安裝座的后側設有出墨接口，所述橫移運動模組的運動端設有與所述出墨接口相對應的進墨接口，當所述前后平移機構驅使所述料盒向后運動時，所述出墨接口與所述進墨接口相互連通，所述墨袋安裝座上用于裝配墨袋，所述墨袋與所述出墨接口相連通，所述墨袋安裝座上設有用于擠壓所述墨袋的擠壓機構。本技術利用所述墨袋安裝座及其上的墨倉等構件來承載墨袋，不僅方便拆裝，而且免于清洗，較好地滿足了應用需求。

技術研發人員：楊郭,陳偉
受保護的技術使用者：深圳市恒榮晟設備有限公司
技術研發日：20240729
技術公布日：2025/4/28
