本技術涉及礦用管道，具體為一種煤礦用遠距離供液管路連接件。

背景技術：

1、煤礦是一個塵埃環境復雜的場所，煤塵長期存在容易引發礦井事故，乳化液可以通過噴灑或涂覆在煤礦道路、坑道等地方，形成一層穩定的乳化液膜，起到粘附和抑塵的作用，減少塵埃的揚塵和擴散，同時，乳化液可以阻止煤塵火花的產生，降低火災和爆炸的風險，保障礦并及工人的安全，一般煤礦開采深度都比較深，因此輸送乳化液的距離都比較長，因此需要多個管路連接。

2、如公開號為cn216867798u的一種煤礦用遠距離供液管卡箍式連接組件，包括需要對接的第一管道和第二管道，第一管道和第二管道的外側均設置有連接用的外卡箍、壓緊螺母、內卡箍和直通件。

3、使用上述連接組件通過轉動壓緊螺母和卡箍的配合實現連接的，將兩個管道通過直通件實現，管道連接在直通件上并非直接連接，直通件與管道接觸位置都需要安裝密封件，不方便安裝，同時也使材料費用增加。

技術實現思路

1、本實用新型的目的在于提供一種煤礦用遠距離供液管路連接件，以解決上述背景技術中提出的目前市場上直通件與管道接觸位置都需要安裝密封件，不方便安裝，同時也使材料費用增加的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種煤礦用遠距離供液管路連接件，包括管道，相鄰兩個管道的公端和母端相互插接；還包括：

3、在左右兩側管道連接位置的外側套有抱箍，管道的公端和母端均螺紋連接有壓緊螺母，壓緊螺母沿螺紋旋轉平移時對抱箍壓緊，實現對管道的連接；

4、在管道的公端位置四周開設有卡槽，卡槽的內部放置有密封圈，密封圈的外側與管道的內壁相互擠壓，通過密封圈的設置實現密封。

5、優選的，所述管道的公端和母端均貫穿固定有固定框，且固定框的內壁安裝有彈片，壓緊螺母的外側等角度安裝有固定塊。

6、優選的，所述固定塊與彈片相互卡合，彈片和固定塊均為傾斜設置，固定塊和彈片的傾斜程度相同。

7、優選的，所述壓緊螺母的移動距離小于壓緊螺母與固定框的重合距離，壓緊螺母的移動距離小于彈片的長度，通過彈片的設置使壓緊螺母只能朝一個方向轉動，進而避免壓緊螺母松弛。

8、與現有技術相比，本實用新型的有益效果是：

9、1.本實用新型設置壓緊螺母和抱箍，壓緊螺母與管道之間螺紋連接，壓緊螺母在轉動的過程中同步移動，壓緊螺母移動對上下兩個抱箍進行擠壓，實現了多道密封，有效的提升了管道連接處的密封性，本實用新型構思巧妙，布局緊湊，安裝使用方便快捷，密封性好，相鄰兩個管道的公端與母端之間安裝牢固，適用于遠距離供液，可以管道較長壓力過大連接位置處斷開，連接方式簡便，施工勞動強度低，降低勞動強度，經濟性更高，在加工和組裝上更加方便。

10、2.本實用新型設置了固定框、彈片和固定塊，壓緊螺母逆時針轉動時彈片不會影響壓緊螺母的正常轉動，當壓緊螺母順時針轉動時彈片會對固定塊抵觸，對壓緊螺母進行限位，使壓緊螺母只能單向轉動，壓緊螺母不會與管道之間不會出現松動的現象，進而使管道連接方式更加牢固。

技術特征：

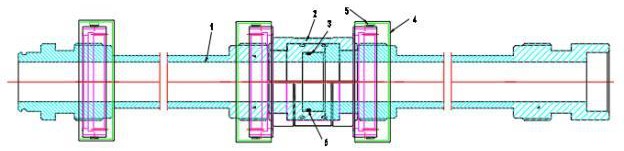

1.一種煤礦用遠距離供液管路連接件，包括管道（1），相鄰兩個管道（1）的公端和母端相互插接，其特征在于，還包括：

2.根據權利要求1所述的一種煤礦用遠距離供液管路連接件，其特征在于：所述管道（1）的公端和母端均貫穿固定有固定框（4），且固定框（4）的內壁安裝有彈片（5），壓緊螺母（8）的外側等角度安裝有固定塊（7）。

3.根據權利要求2所述的一種煤礦用遠距離供液管路連接件，其特征在于：所述固定塊（7）與彈片（5）相互卡合，彈片（5）和固定塊（7）均為傾斜設置，固定塊（7）和彈片（5）的傾斜程度相同。

4.根據權利要求3所述的一種煤礦用遠距離供液管路連接件，其特征在于：所述壓緊螺母（8）的移動距離小于壓緊螺母（8）與固定框（4）的重合距離，壓緊螺母（8）的移動距離小于彈片（5）的長度，通過彈片（5）的設置使壓緊螺母（8）只能朝一個方向轉動，進而避免壓緊螺母（8）松弛。

技術總結
本技術公開了一種煤礦用遠距離供液管路連接件，包括管道，相鄰兩個管道的公端和母端相互插接；還包括：在左右兩側管道連接位置的外側套有抱箍，管道的公端和母端均螺紋連接有壓緊螺母，壓緊螺母沿螺紋旋轉平移時對抱箍壓緊，實現對管道的連接；在管道的公端位置四周開設有卡槽，卡槽的內部放置有密封圈，密封圈的外側與管道的內壁相互擠壓，通過密封圈的設置實現密封。該煤礦用遠距離供液管路連接件，壓緊螺母移動對上下兩個抱箍進行擠壓，實現了多道密封，有效的提升了管道連接處的密封性，布局緊湊，安裝使用方便快捷，密封性好，相鄰兩個管道的公端與母端之間安裝牢固，適用于遠距離供液。

技術研發人員：鄭奇鋒,張鳳明
受保護的技術使用者：安徽奇峰智能科技股份有限公司
技術研發日：20240812
技術公布日：2025/4/28
