本實用新型涉及小學自然科學教具領域，具體是一種瓶吞雞蛋的演示教具。

背景技術：

瓶吞雞蛋實驗是小學自然科學課程的重要實驗之一，目的是讓學生通過教師的演示，以及后續自己動手實驗，展開趣味性的探討和思考，進而在老師的引導下了解有關大氣壓力的知識。由于大氣壓力和空氣的概念看不見摸不著，通過此項試驗，不但能充分調動學生的興趣和積極性，而且能夠較好的輔助學生理解此項知識點。現在課堂上進行實驗時，一直使用以下教具：剝皮雞蛋、瓶口略小于雞蛋的玻璃瓶、以及燃燒道具(如紙片、棉球)和火柴。在實際操作和授課中，發現存在以下問題：

本實驗主要通過燃燒物消耗瓶內空氣，產生內外壓強差來吸入雞蛋，而一般為了安全和瓶體限制，所采用的燃燒物多為一小片卡紙、一小團棉球、一小塊衛生紙等，燃燒時間較短，這就要求在操作時：點燃燃燒物-放入瓶中-蓋上雞蛋這三個步驟必須流暢、迅速。這對具有豐富經驗的教師而言不成問題，而對首次操作的小學生來說，實驗涉及燃燒就容易緊張，還需要精準的丟入瓶中，快速壓上雞蛋，就給操作者帶來一定的難度，容易造成實驗失敗，或引發安全問題，在教學中應當引起足夠的重視。

此外，本實驗中需要將燃燒物丟入玻璃瓶使其在瓶底燃燒，空瓶狀態下劇烈的氧化反應很可能引起瓶底炸裂等問題，存在安全隱患。

技術實現要素：

本實用新型的目的在于提供一種瓶吞雞蛋的演示教具，它無需通過手部進 行精準控制，顯著降低了操作難度和步驟，最大限度降低操作中的危險因素，使兒童也能獨立輕松的完成本實驗。

本實用新型為實現上述目的，通過以下技術方案實現：

一種瓶吞雞蛋的演示教具，包括玻璃瓶，所述玻璃瓶的頂端設有瓶口，所述瓶口的內徑小于瓶身的內徑，所述玻璃瓶的底端固定連接有耐火瓶底，所述耐火瓶底包括石棉環和石棉板，所述石棉環的頂面與玻璃瓶的底端密封固定連接，所述石棉板為圓形且與石棉環的內圈相對應，所述石棉板的一側底面上設有夾持裝置，所述石棉板的周側對稱的設有固定轉軸和控制轉軸，所述石棉環的內壁上設有圓柱形的軸槽和軸孔，所述固定轉軸與軸槽鉸接，所述控制轉軸與軸孔鉸接，所述控制轉軸的外端自軸孔穿出暴露在外部，所述控制轉軸的外端設有與其同軸心的轉盤，所述轉盤周側的半圓區域內設有齒，所述石棉環的外壁上滑動連接有齒條，所述齒條與轉盤周圈的齒相嚙合，所述石棉環的兩側設有與其固定連接的側架，所述側架的底端設有固定底座，所述側架的高度大于石棉板的半徑。

所述石棉環的外壁上設有矩形的凸塊，所述凸塊的頂面設有T型通槽，所述齒條的底端設有與T型通槽滑動連接的T型滑條，所述T型滑條的兩端向下設有檔塊。

所述夾持裝置包括U形的金屬板，所述金屬板的一側設有通孔，所述通孔內設有與其相適應的拉桿，所述拉桿的內端設有夾板，所述夾板遠離拉桿的一側側面上分布有多根金屬針，所述夾板與拉桿相鄰的一側與金屬板之間安裝有彈簧，所述拉桿的外端設有手柄。

所述瓶口的內徑為4.5cm～5.5cm。

對比現有技術，本實用新型的有益效果在于：

1、使用本裝置進行試驗的方法為：選擇比瓶口略大的熟雞蛋去殼備用，將本裝置放在便于觀察的地方，將雞蛋放在瓶口并適當用力按壓，展示雞蛋無法進入玻璃瓶，使石棉板設有夾持裝置的一面向下暴露在外，將棉球(或紙片等燃燒物)夾在夾持裝置上，點燃棉球，摁壓齒條一端使其滑動到底部，通過齒條、轉盤(上的齒)的依次傳動使石棉板翻轉，將燃燒的棉球轉到玻璃瓶內，觀察，直到雞蛋被瓶子“吞入”，試驗完成。

相比傳統試驗流程：點燃棉球-丟入瓶內-放好雞蛋-等待吞入；

現有的操作流程明顯簡化：點燃棉球-翻轉石棉板-等待吞入。

將棉球燃燒過程中的操作簡化為摁壓齒條，無需通過手部進行精準控制，顯著降低了操作難度和步驟，最大限度降低操作中的危險因素，即便兒童也能獨立輕松的完成本實驗。

此外，所述玻璃瓶的瓶底為石棉環和石棉板組成的耐火瓶底，有效降低燃燒物對玻璃瓶的威脅，消除安全隱患。

2、所述齒條通過T型滑條與T型滑槽的配合與石棉環滑動連接，結構簡單易于生產和維護。

3、現有的試驗用夾具頭與夾持物均有一定面積的接觸，使燃燒物被夾持的部分受到遮擋而燃燒不充分，造成浪費。所述夾持裝置通過金屬針將棉球或紙片夾緊在金屬板上，既能固定牢固，金屬針與棉球的接觸面極小，且有充分的空隙供空氣進入和燃燒，適合本實驗使用。

5、所述瓶口大小在4.5cm～5.5cm，略小于普通雞蛋。

附圖說明

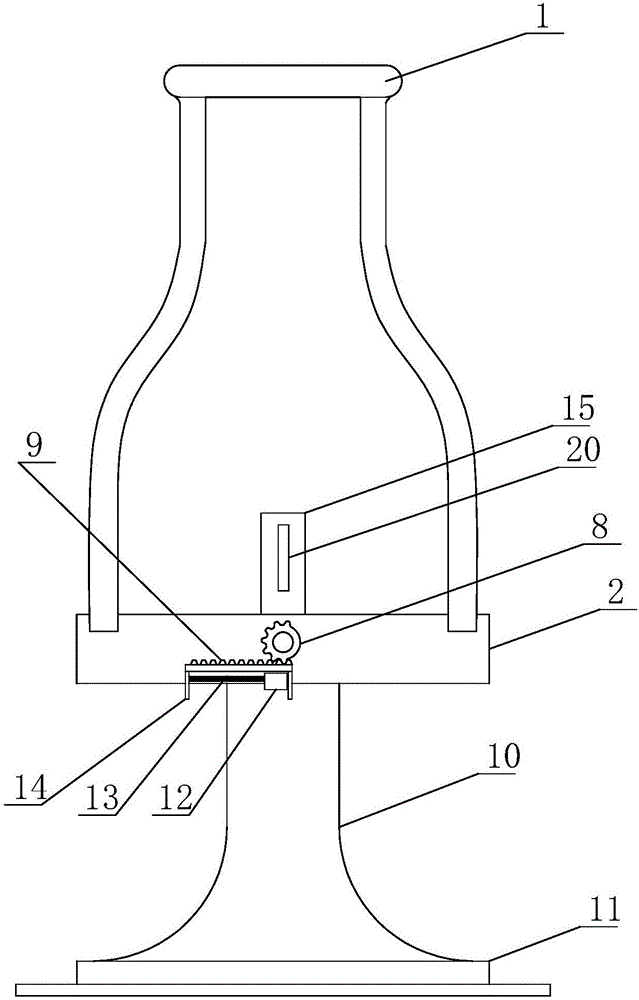

附圖1是本實用新型的剖面圖。

附圖2是本實用新型的側面結構示意圖。

附圖3是本實用新型附圖1的A部放大圖。

附圖4是本實用新型夾持裝置的剖面圖。

附圖中所示標號：

1、玻璃瓶；2、石棉環；3、石棉板；4、固定轉軸；5、控制轉軸；6、軸槽；7、軸孔；8、轉盤；9、齒條；10、側架；11、固定底座；12、凸塊；13、T型滑條；14、檔塊；15、金屬板；16、拉桿；17、夾板；18、金屬針；19、彈簧；20、手柄。

具體實施方式

下面結合具體實施例，進一步闡述本實用新型。應理解，這些實施例僅用于說明本實用新型而不用于限制本實用新型的范圍。此外應理解，在閱讀了本實用新型講授的內容之后，本領域技術人員可以對本實用新型作各種改動或修改，這些等價形式同樣落于本申請所附權利要求書所限定的范圍。

本實用新型所述是一種瓶吞雞蛋的演示教具，主體結構包括玻璃瓶1，所述玻璃瓶1的頂端設有瓶口，所述瓶口的內徑小于瓶身的內徑，以滿足該實驗的基本要求，所述玻璃瓶1的底端固定連接有耐火瓶底，所述耐火瓶底包括石棉環2和石棉板3，使用實驗室常用的燃燒試驗器材料，有效降低燃燒物對玻璃瓶1的威脅，消除安全隱患。所述石棉環2的頂面與玻璃瓶1的底端密封固定連接，所述石棉板3為圓形且與石棉環2的內圈相對應，所述石棉板3的一側底面上設有夾持裝置，用于在試驗中固定燃燒物，解決了試驗中手持燃燒物的問題，防止燃燒的棉球發生掉落、丟落等問題，保證消防安全。所述石棉板3的周側對稱的設有固定轉軸4和控制轉軸5，所述石棉環2的內壁上設有圓柱 形的軸槽6和軸孔7，所述固定轉軸4與軸槽6鉸接，所述控制轉軸5與軸孔7鉸接，所述控制轉軸5的外端自軸孔7穿出暴露在外部，所述控制轉軸5的外端設有與其同軸心的轉盤8，所述轉盤8周側的半圓區域內設有齒，所述石棉環2的外壁上滑動連接有齒條9，所述齒條9與轉盤8周圈的齒相嚙合，通過摁壓齒條9一端，能夠使齒條9、轉盤8(上的齒)的依次傳動使石棉板3翻轉，將燃燒的棉球轉到玻璃瓶1內，所述石棉環2的兩側設有與其固定連接的側架10，所述側架10的底端設有固定底座11，所述側架10的高度大于石棉板3的半徑。使用本裝置進行試驗的方法為：選擇比瓶口略大的熟雞蛋去殼備用，將本裝置放在便于觀察的地方，將雞蛋放在瓶口并適當用力按壓，展示雞蛋無法進入玻璃瓶1，使石棉板3設有夾持裝置的一面向下暴露在外，將棉球(或紙片等燃燒物)夾在夾持裝置上，點燃棉球，摁壓齒條9一端使石棉板3翻轉，燃燒棉球進入瓶內，觀察，直到雞蛋被瓶子“吞入”，試驗完成。無需通過手部進行精準控制，顯著降低了操作難度和步驟，最大限度降低操作中的危險因素，即便兒童也能獨立輕松的完成本實驗。

所述石棉環2的外壁上設有矩形的凸塊12，所述凸塊12的頂面設有T型通槽，所述齒條9的底端設有與T型通槽滑動連接的T型滑條13，所述T型滑條13的兩端向下設有檔塊14。結構簡單易于生產和維護。

現有的試驗用夾具頭與夾持物均有一定面積的接觸，使燃燒物被夾持的部分受到遮擋而燃燒不充分，造成浪費。所述夾持裝置包括U形的金屬板15，所述金屬板15的一側設有通孔，所述通孔內設有與其相適應的拉桿16，所述拉桿16的內端設有夾板17，所述夾板17遠離拉桿16的一側側面上分布有多根金屬針18，所述夾板17與拉桿16相鄰的一側與金屬板15之間安裝有彈簧19，所述拉桿16的外端設有手柄20。所述夾持裝置通過金屬針18將棉球或 紙片夾緊在金屬板15上，既能固定牢固，金屬針18與棉球的接觸面極小，且有充分的空隙供空氣進入和燃燒，適合本實驗使用。

所述瓶口的內徑為4.5cm～5.5cm。略小于普通雞蛋。

實施例1：本實用新型所述是一種瓶吞雞蛋的演示教具，主體結構包括玻璃瓶1，所述玻璃瓶1的頂端設有內徑5.0cm的瓶口，所述瓶口的內徑小于瓶身的內徑，所述玻璃瓶1的底端固定連接有耐火瓶底，所述耐火瓶底包括石棉環2和石棉板3，所述石棉環2的頂面與玻璃瓶1的底端密封固定連接，所述石棉板3為圓形且與石棉環2的內圈相對應，所述石棉板3的一側底面上設有夾持裝置，所述夾持裝置包括U形的金屬板15，所述金屬板15的一側設有通孔，所述通孔內設有與其相適應的拉桿16，所述拉桿16的內端設有夾板17，所述夾板17遠離拉桿16的一側側面上分布有多根金屬針18，所述夾板17與拉桿16相鄰的一側與金屬板15之間安裝有彈簧19，所述拉桿16的外端設有手柄20。所述石棉板3的周側對稱的設有固定轉軸4和控制轉軸5，所述石棉環2的內壁上設有圓柱形的軸槽6和軸孔7，所述固定轉軸4與軸槽6鉸接，所述控制轉軸5與軸孔7鉸接，所述控制轉軸5的外端自軸孔7穿出暴露在外部，所述控制轉軸5的外端設有與其同軸心的轉盤8，所述轉盤8周側的半圓區域內設有齒，所述石棉環2的外壁上滑動連接有齒條9，所述石棉環2的外壁上設有矩形的凸塊12，所述凸塊12的頂面設有T型通槽，所述齒條9的底端設有與T型通槽滑動連接的T型滑條13，所述T型滑條13的兩端向下設有檔塊14。所述齒條9與轉盤8周圈的齒相嚙合，所述石棉環2的兩側設有與其固定連接的側架10，所述側架10的底端設有固定底座11，所述側架10的高度大于石棉板3的半徑。

實施例2：本實用新型所述是一種瓶吞雞蛋的演示教具，主體結構包括玻璃 瓶1，所述玻璃瓶1的頂端設有內徑4.6cm的瓶口，所述瓶口的內徑小于瓶身的內徑，所述玻璃瓶1的底端固定連接有耐火瓶底，所述耐火瓶底包括石棉環2和石棉板3，所述石棉環2的頂面與玻璃瓶1的底端密封固定連接，所述石棉板3為圓形且與石棉環2的內圈相對應，所述石棉板3的一側底面上設有夾持裝置，所述夾持裝置為金屬彈簧19夾，所述石棉板3的周側對稱的設有固定轉軸4和控制轉軸5，所述石棉環2的內壁上設有圓柱形的軸槽6和軸孔7，所述固定轉軸4與軸槽6鉸接，所述控制轉軸5與軸孔7鉸接，所述控制轉軸5的外端自軸孔7穿出暴露在外部，所述控制轉軸5的外端設有與其同軸心的轉盤8，所述轉盤8周側的半圓區域內設有齒，所述石棉環2的外壁上滑動連接有齒條9，所述石棉環2的外壁上設有凸塊12，所述齒條9的底面沿長度方向設有直線導軌，所述直線導軌上設有滑塊，所述滑塊安裝固定在凸塊12上。所述齒條9與轉盤8周圈的齒相嚙合，所述石棉環2的兩側設有與其固定連接的側架10，所述側架10的底端設有固定底座11，所述側架10的高度大于石棉板3的半徑。
