本實用新型涉及一種吊掛標識牌，更具體的說，它涉及一種雙面吊掛標識牌。

背景技術：

在飛速發展的當今社會，標識作為一種信息載體，充斥在人們生活的各個角落。標識可分為：商標、徽標、企業標、文化性標、社會活動標、社會公益標、服務性標、交通標、環境標等。作為人類直觀聯系的特殊方式，它在人們的生活中發揮著極其重要的作用。

標識一般設置在標識牌上面，現在有的標識牌一般包括框架和標識面板兩部分。標識面板用透明材料制成，標識面板內側安裝存放有宣傳信息。為了方便更換宣傳信息，將標識面板和框架鉸接在一起，這樣在需要更換宣傳信息時，就可以直接旋轉打開標識面板，進行宣傳信息的更換。

但是這樣的結構存在缺陷，在標識面板和框架的鉸接處會留有縫隙，在長時間的使用過程中，外界的灰塵容易通過該縫隙進入標識牌內部，影響宣傳信息的清晰度，使人無法獲取正確的宣傳信息，影響人們的工作和生活。

技術實現要素：

針對現有技術存在的不足，本實用新型的目的在于提供一種防塵效果較好的雙面吊掛標識牌。

為實現上述目的，本實用新型提供了如下技術方案：一種雙面吊掛標識牌，包括框架，還包括掛設于所述框架上的標識面板，所述框架上設有開口向上的U形槽，所述標識面板的上側邊緣設有與所述U形槽扣接的掛邊，所述掛邊對應于所述U形槽的開口兩側各設有一根密封條。

通過采用上述技術方案，我們可以方便快速的更換標識牌中的宣傳信息。同時在掛邊上設置的兩條密封條能夠?qū)?biāo)識面板和框架之間的縫隙起到密封作用，可以有效防止外界環境中的灰塵進入標識牌，使得標識牌內的宣傳信息能夠保持清晰，從而可以使得人們能從標識牌上獲取正確的宣傳信息，保持正常的工作和生活。

本實用新型進一步設置為：所述密封條包括梯形連接端以及與所述連接端一體設置的工作端，所述掛邊的兩側各設有與所述梯形連接端配合的燕尾槽，所述梯形連接端卡設于所述燕尾槽中。

通過采用上述技術方案，我們可以方便的拆裝更換密封條。

本實用新型進一步設置為：所述工作端呈弧形設置。

通過采用上述技術方案，可以使得密封條在起到密封作用的同時不對掛邊的轉動起到阻礙。因?yàn)榛⌒蔚墓ぷ鞫四軌蚋玫馁N合于U形槽的側壁上，起到更好的密封效果。同時要使弧形的工作端發生形變所需要的力量更小，使得密封條不會影響掛邊的轉動。

本實用新型進一步設置為：所述框架兩側各掛設有一個標識面板。

通過采用上述技術方案，可以使得標識面板能夠顯示出更多的宣傳信息。同時如果在框架兩側的標識面板上印制同樣的宣傳信息，可以避免在風力或者人為因素造成標識牌的翻轉，使得人們無法獲得在標識牌上的宣傳信息的情況。

本實用新型進一步設置為：所述框架的下側設有用于支撐所述標識面板的擋板。

通過采用上述技術方案，設置在框架下側的擋板可以進一步對標識面板起到支撐作用，使得標識面板更加穩固。

本實用新型進一步設置為：所述擋板和標識面板的底部之間留有間隙。

通過采用上述技術方案，可以防止雙面吊掛標識牌彎曲變形。因?yàn)楫?dāng)雙面吊掛標識牌設置在室外且室外溫度較高時，標識面板的面積會有一定程度的增大，這時如果擋板和標識面板的底部沒有間隙，擋板就會阻止標識面板的形變，使得標識面板彎曲，所以我們?cè)趽醢搴蜆?biāo)識面板的底部之間預留合適的間隙。

本實用新型進一步設置為：所述框架內設有光源。

通過采用上述技術方案，能夠使得雙面吊掛標識牌在光線較差的環境中清晰的顯示出宣傳信息。

本實用新型進一步設置為：所述光源為L(zhǎng)ED光源。

通過采用上述技術方案，可以使得光源更加安全、可靠。因?yàn)長ED光源可以使用低壓電源，這樣就能防止標識牌漏電傷人，使用安全。同時LED光源的光效高、抗震性較好，使用可靠。

本實用新型進一步設置為：所述框架使用鋁合金型材制成。

通過采用上述技術方案，能夠在增強雙面吊掛標識牌強度的同時大大減輕雙面吊掛標識牌的重量。

綜上所述，本實用新型具有以下有益效果：本實用新型通過使用U形槽和掛邊實現了標識面板能夠掛設在框架上，方便了我們打開標識面板更換標識牌中的宣傳信息。同時在掛邊上設置的兩條密封條能夠?qū)?biāo)識面板和框架之間的縫隙起到密封作用，可以有效防止外界環境中的灰塵進入標識牌，使得標識牌內的宣傳信息能夠保持清晰，從而可以使得人們能從標識牌上獲取正確的宣傳信息，保持正常的工作和生活。

使用梯形連接端和燕尾槽的配合來連接密封條和掛邊，可以方便密封條的拆裝更換。密封條上的弧形工作端在起到密封作用的同時不會影響掛邊的轉動，而且弧形工作端能夠更好的貼合在U形槽的側壁上，具有較好的密封效果。

通過在框架的兩側都掛設標識面板，可以使得標識牌能夠傳達更多的宣傳信息。如果在兩塊標識面板上印制同樣的宣傳信息，還可以避免在風力或者人為因素造成標識牌的翻轉時，使得人們無法獲取標識牌上的宣傳信息的情況。

在框架內部設置的LED光源，能夠使得雙面吊掛標識牌在光線較差的環境中清晰的顯示出宣傳信息。通過使用鋁合金型材來制造框架，能夠使標識牌具有較高強度的同時具有較輕的重量。

附圖說明

圖1為雙面吊掛標識牌的正視圖；

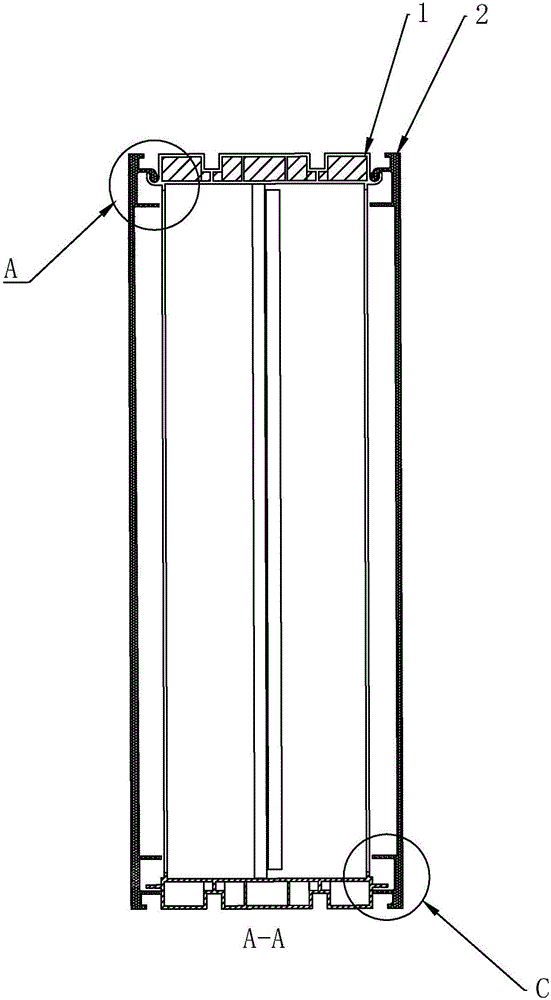

圖2為圖1的A-A方向的剖視圖；

圖3為圖2的A部的放大圖；

圖4為圖3的B部的放大圖；

圖5為圖2的C部的放大圖；

圖6為圖1的B-B方向的剖視圖；

圖7為圖6的D部的放大圖。

圖中：1、框架；2、標識面板；3、U形槽；4、掛邊；5、密封條；511、梯形連接端；512、工作端；6、燕尾槽；7、光源；8、擋板。

具體實施方式

下面結合附圖對本實用新型作進一步詳細說明。

實施例：一種雙面吊掛標識牌，參照?qǐng)D1至圖7，包括框架1和分別掛設于框架1兩側的兩塊標識面板2。框架1使用鋁合金型材制造，框架1的上側邊緣設有開口向上的U形槽3，標識面板2的上側邊緣設有與U形槽3扣接的掛邊4，掛邊4對應于U形槽3的開口兩側各設有一根密封條5。

這樣標識面板2是通過掛邊4掛設在框架1的U形槽3上。這樣的結構方便我們安裝標識牌，同時也方便了更換標識牌中的宣傳信息。掛邊4上設置的兩條密封條5能夠?qū)?biāo)識面板2和框架1之間的縫隙起到密封作用，可以有效防止外界環境中的灰塵進入標識牌，使得標識牌內的宣傳信息能夠保持清晰，從而可以使得人們能從標識牌上獲取正確的宣傳信息，保持正常的工作和生活。

密封條5包括梯形連接端511以及與梯形連接端511一體設置的工作端512，掛邊4的兩側各設有一個與梯形連接端511配合的燕尾槽6。密封條5的梯形連接端511卡設于掛邊4上的燕尾槽6中。而且我們將工作端512設置成了弧形。

這樣的設計即方便了密封條5的拆裝更換，同時弧形的工作端512能夠更好的貼合在U形槽3的側壁上，起到更好的密封效果，而且弧形的工作端512變形容易，在掛邊4轉動時不會對掛邊4形成阻礙。

為了使得標識牌在光線較差的環境中依舊能清晰的顯示出宣傳信息，我們?cè)诳蚣?內部設置了LED光源7，LED光源7在給標識牌提供亮度的同時，相比現有的燈具，使用時更加安全可靠。

為了增加標識面板2的穩固性，我們?cè)诳蚣?的下側設置用于支撐標識面板2的擋板8，擋板8和標識面板2的底部之間留有3-5毫米的間隙。

這樣設置使得標識面板2更加穩固，同時擋邊在起到支撐作用的同時，不會影響標識面板2的熱漲變形，進而不會造成標識面板2的彎曲。

以上所述僅是本實用新型的優選實施方式，本實用新型的保護范圍并不僅局限于上述實施例，凡屬于本實用新型思路下的技術方案均屬于本實用新型的保護范圍。應當指出，對于本技術領域的普通技術人員來說，在不脫離本實用新型原理前提下的若干改進和潤飾，這些改進和潤飾也應視為本實用新型的保護范圍。
