本發明涉及教學用具領域，特別是一種數學教學用具。

背景技術：

數學作為一門重要學科，在學生的學習成績中占有很大的分?jǐn)?shù)比重，提高數學成績對提高學生的綜合成績水平具有重要的作用，在數學教學中，曲線知識能幫助學生解決很多數學難題，在教師進行曲線和統計教學時，往往需要在黑板上將其畫出講解，但是畫圖的過程比較麻煩，會占用課堂時間，現需要一種能夠快速演示的裝置來解決這一問題，給數學知識授課帶來方便。

技術實現要素：

本發明的目的是為了解決上述問題，設計了一種數學教學用具。

實現上述目的本發明的技術方案為，一種數學教學用具，1、一種數學教學用具，包括底座，其特征在于，所述底座下部設有萬向輪，所述萬向輪是由與底座下表面固定連接的萬向輪底板、位于萬向輪底板下方中心處的軸承座、位于軸承座內的階梯孔、固定安裝在階梯孔上的推力軸承、位于推力軸承下方與推力軸承固定連接的轉動板、開在轉動板中心處的安裝孔、固定安裝在安裝孔的向心軸承、固定連接在萬向輪底板和轉動板之間且插裝在向心軸承內的螺桿、位于轉動板下方與轉動板固定連接的腳輪架、開在腳輪架上端位置上的腳輪孔、插裝在腳輪孔上的腳輪軸、與固定安裝在腳輪軸中心處的腳輪和位于腳輪上的剎車裝置共同構成，所述底座上部靠近兩端分別設有豎直向上的支腿，所述支腿具有可伸縮性，與支腿另一端相連接的是支腿架，所述支腿架是由位于側部位置的定位鈕、所述定位鈕通過拉力彈簧與支腿架配合，所述支腿架固定安裝在具有磁性的白板的兩側部分，所述白板上貼有不同高度、不同顏色的條形塊，所述白板下部底端位置帶有可調節刻度盤，所述可調節刻度盤是由固定安裝在白板上滑動槽、位于滑動槽上的條形細條共同構成的，所述白板左邊靠近邊緣部分設有一把尺子，所述尺子固定粘連在白板上，所述尺子與滑動槽相交，相交的點是原點軸，所述原點軸上掛有多組麻繩，所述每組麻繩上一組顏色鮮明的小鐵塊，所述小鐵塊上開有孔徑可使麻繩穿過孔徑，所述白板頂端設有一組掛耳和提手，所述掛耳是由正方形鐵片，所述正方形鐵片上開有圓形開孔、半圓形鐵片，所述半圓形鐵片與正方形鐵片通過焊接的方式相連接，所述白板與掛耳通過焊接相連接，所述提手是由提手底板、半圓環共同構成的，所述半圓環與提手底板通過合頁相連接。

所述支腿上端設有提頭，支腿中部開有一組錐形槽。

所述定位鈕一端設置有錐形頭并且與錐形槽相適配。

所述白板是一種采用鋼材烤磁漆的特殊材質，中間是幾層有一定硬度的瓦楞紙，背板是一塊鍍鋅板，再用鋁合金或是其他材質的邊框包邊。

所述條行塊的材質是刷有不用顏色的鐵。

所述條形細條在滑動槽上可滑動并且有很多。

所述滑動槽上標有刻度。

所述尺子是配合白板大小而定制，刻度大，易于觀看。

所述掛耳和提手是配合白板大小而定制，刻度大，易于觀看。

所述底座與支腿之間是通過焊接的方式所連接。

利用本發明的技術方案制作的一種數學教學用具，能夠快速完成統計學和曲線的演示，避免老師在黑板上需要花費很長時間來繪制曲線的問題，節省了課堂時間，也能夠減少粉筆灰的彌漫，同時，演示具有趣味性，能夠增強學生的記憶力。

附圖說明

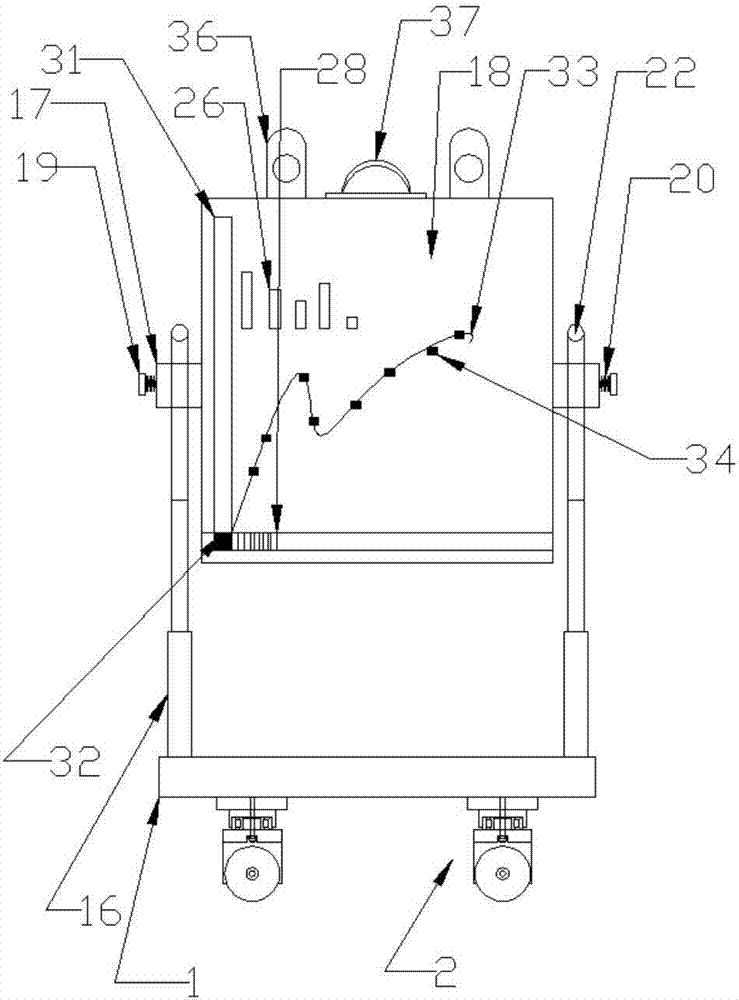

圖1是本發明所述數學教學用具主視圖；

圖2是本發明所述萬向輪主視圖；

圖3是本發明所述掛耳局部放大圖；

圖4是本發明所述小鐵塊局部放大圖；

圖5是本發明所述白板剖面圖；

圖6是本發明所述滑動槽放大圖；

圖7是本發明所述定位鈕和支腿的局部放大圖；

圖中，1、底座；2、萬向輪；3、萬向輪底板；4、軸承座；5、階梯孔；6、推力軸承；7、轉動板；8、安裝孔；9、向心軸承；10、螺桿；11、腳輪架；12、腳輪孔；13、腳輪軸；14、腳輪；15、剎車；16、支腿；17、支腿架；18、白板；19、定位鈕；20、拉力彈簧；21、錐形頭；22、提頭；23、錐形槽；24、瓦楞紙；25、鍍鋅板；26、條行塊；27、合頁；28、刻度盤；29、滑動槽；30、條形細條；31、尺子；32、原點軸；33、麻繩；34、小鐵塊；35、孔徑；36、掛耳；37、提手；38、正方形鐵片；39、半圓形鐵片；40、圓形開孔；41、提手底板；42、半圓環。

具體實施方式

下面結合附圖對本發明進行具體描述，如圖1-7所示，一種數學教學用具，所述底座1下部設有萬向輪2，所述萬向輪2是由與底座1下表面固定連接的萬向輪底板3、位于萬向輪底板3下方中心處的軸承座4、位于軸承座4內的階梯孔5、固定安裝在階梯孔5上的推力軸承6、位于推力軸承6下方與推力軸承6固定連接的轉動板7、開在轉動板7中心處的安裝孔8、固定安裝在安裝孔8的向心軸承9、固定連接在萬向輪底板3和轉動板7之間且插裝在向心軸承9內的螺桿10、位于轉動板7下方與轉動板7固定連接的腳輪架11、開在腳輪架11上端位置上的腳輪孔12、插裝在腳輪孔12上的腳輪軸13、與固定安裝在腳輪軸13中心處的腳輪14和位于腳輪14上的剎車15裝置共同構成，所述底座1上部靠近兩端分別設有豎直向上的支腿16，所述支腿16具有可伸縮性，與支腿16另一端相連接的是支腿架17，所述支腿架17是由位于側部位置的定位鈕19、所述定位鈕19通過拉力彈簧20與支腿架17配合，所述支腿架17固定安裝在具有磁性的白板18的兩側部分，所述白板18上貼有不同高度、不同顏色的條形塊26，所述白板18下部底端位置帶有可調節刻度盤28，所述可調節刻度盤28是由固定安裝在白板18上滑動槽29、位于滑動槽29上的條形細條30共同構成的，所述白板18左邊靠近邊緣部分設有一把尺子31，所述尺子31固定粘連在白板18上，所述尺子31與滑動槽29相交，相交的點是原點軸32，所述原點軸32上掛有多組麻繩33，所述每組麻繩33上一組顏色鮮明的小鐵塊34，所述小鐵塊34上開有孔徑35可使麻繩33穿過孔徑35，所述白板18頂端設有一組掛耳36和提手37，所述掛耳36是由正方形鐵片38，所述正方形鐵片38上開有圓形開孔40、半圓形鐵片39，所述半圓形鐵片39與正方形鐵片38通過焊接的方式相連接，所述白板18與掛耳36通過焊接相連接，所述提手37是由提手底板41、半圓環42共同構成的，所述半圓環42與提手底板41通過合頁27相連接；所述支腿16上端設有提頭22，支腿16中部開有一組錐形槽23；所述定位鈕19一端設置有錐形頭21并且與錐形槽23相適配；所述白板18是一種采用鋼材烤磁漆的特殊材質，中間是幾層有一定硬度的瓦楞紙24，背板是一塊鍍鋅板25，再用鋁合金或是其他材質的邊框包邊；所述條行塊26的材質是刷有不用顏色的鐵；所述條形細條30在滑動槽29上可滑動并且有很多；，所述滑動槽29上標有刻度；所述尺子31是配合白板大小而定制，刻度大，易于觀看；所述掛耳36和提手37是配合白板大小而定制，刻度大，易于觀看；所述底座1與支腿16之間是通過焊接的方式所連接。

本實施方案的特點為，萬向輪是由與底座下表面固定連接的萬向輪底板、位于萬向輪底板下方中心處的軸承座、位于軸承座內的階梯孔、固定安裝在階梯孔上的推力軸承、位于推力軸承下方與推力軸承固定連接的轉動板、開在轉動板中心處的安裝孔、固定安裝在安裝孔的向心軸承、固定連接在萬向輪底板和轉動板之間且插裝在向心軸承內的螺桿、位于轉動板下方與轉動板固定連接的腳輪架、開在腳輪架上端位置上的腳輪孔、插裝在腳輪孔上的腳輪軸、與固定安裝在腳輪軸中心處的腳輪和位于腳輪上的剎車裝置共同構成，底座上部靠近兩端分別設有豎直向上的支腿，支腿具有可伸縮性，與支腿另一端相連接的是支腿架，支腿架是由位于側部位置的定位鈕、定位鈕通過拉力彈簧與支腿架配合，支腿架固定安裝在具有磁性的白板的兩側部分，原點軸上掛有多組麻繩，所述每組麻繩上一組顏色鮮明的小鐵塊，所述小鐵塊上開有孔徑可使麻繩穿過孔徑，利用本發明能夠快速完成統計學和曲線的演示，避免老師在黑板上需要花費很長時間來繪制曲線的問題，節省了課堂時間，也能夠減少粉筆灰的彌漫，同時，演示具有趣味性，能夠增強學生的記憶力。

在本實施方案中，在白板上可以通過不同顏色不同高度的條形磁鐵來演示復雜的統計學，同時也可以通過麻繩和小磁鐵來演示關于曲線的問題，并且白板可以通過支腿和支腿架來上下調節高度，支腿放在支腿架中，兩部分通過滑動槽相連接，并且在支腿架外存在旋鈕，當達到適當?shù)母叨葧r(shí)，可以通過旋鈕來固定支腿，在教具的最底下存在萬向輪，方便教師移動，同時白板上方存在掛耳，可以拿下教具上的白板掛到黑板上便于教師進行詳細的解釋。

在本實施方案中，底座上部靠近兩端分別設有豎直向上的支腿，支腿具有可伸縮性，與支腿另一端相連接的是支腿架，支腿架是由位于側部位置的定位鈕、定位鈕通過拉力彈簧與支腿架配合，支腿架固定安裝在具有磁性的白板的兩側部分，原點軸上掛有多組麻繩，所述每組麻繩上一組顏色鮮明的小鐵塊，所述小鐵塊上開有孔徑可使麻繩穿過孔徑，利用本發明能夠快速完成統計學和曲線的演示，避免老師在黑板上需要花費很長時間來繪制曲線的問題，節省了課堂時間，也能夠減少粉筆灰的彌漫，同時，演示具有趣味性，能夠增強學生的記憶力。

上述技術方案僅體現了本發明技術方案的優選技術方案，本技術領域的技術人員對其中某些部分所可能做出的一些變動均體現了本發明的原理，屬于本發明的保護范圍之內。
