本實用新型涉及液晶顯示技術領域，更具體地說，涉及一種陣列基板、顯示面板以及顯示裝置。

背景技術：

隨著科技的不斷發展，電子設備已經成為日常生活不可或缺的產品之一，相應的，顯示屏也得到了飛速的發展，目前，基于COA(cf on array，即色阻層設置在基板的表面)技術的屏幕，在長時間工作后，會出現閃爍、殘像(即圖像顯示不清楚)等問題，嚴重影響顯示屏的顯示質量。

因此，如何避免COA顯示屏出現閃爍以及殘像的問題，為當前亟待解決的一大技術問題。

技術實現要素：

有鑒于此，本實用新型提供了一種陣列基板、顯示面板以及顯示裝置，以解決COA顯示屏長時間工作下出現閃爍以及殘像的問題。

為實現上述目的，本實用新型提供如下技術方案：

一種陣列基板，包括：

基板；

設置于所述基板表面的多條柵極線、多條數據線，所述多條柵極線和所述多條數據線絕緣交叉限定出多個子像素區；

設置于所述基板表面的平坦層以及電極層，所述平坦層位于所述多個子像素區遠離所述基板的一側，所述電極層位于所述平坦層遠離所述基板的一側；以及

設置于所述基板表面的色阻層，所述色阻層包括多個與所述子像素區對應設置的色阻，所述色阻層位于所述平坦層與所述基板之間；以及

位于所述電極層與所述平坦層之間的第一絕緣層。

一種顯示面板，包括任一項所述的陣列基板。

一種顯示裝置，包括上述的顯示面板。

與現有技術相比，本實用新型所提供的技術方案具有以下優點：

本實用新型所提供了一種陣列基板，包括基板，設置在基板表面的多條柵極線、多條數據線，其中，多條柵極線和多條數據線絕緣交叉限定出多個子像素區。還包括設置于基板表面的平坦層以及電極層，其中，平坦層位于多個子像素區遠離基板的一側，電極層位于平坦層遠離基板的一側。以及設置于基板表面的色阻層，色阻層包括多個與子像素區對應設置的色阻，色阻層位于所述平坦層與基板之間。除此，該陣列基板還包括位于電極層與平坦層之間的第一絕緣層。可見，本方案通過增設第一絕緣層將電極層和平坦層隔開，可以阻止色阻層析出至平坦層的可移動離子對電極層電場的影響，進而解決了COA顯示屏長時間工作下出現閃爍以及殘像的問題。

附圖說明

為了更清楚地說明本實用新型實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型的實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據提供的附圖獲得其他的附圖。

圖1為本實用新型提供的一種陣列基板的結構示意圖；

圖2為本實用新型提供的另一種陣列基板的結構示意圖；

圖3為本實用新型提供的另一種陣列基板的結構示意圖；

圖4為本實用新型提供的另一種陣列基板的結構示意圖；

圖5為本實用新型提供的又一種陣列基板的結構示意圖。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例?；诒緦嵱眯滦椭械膶嵤├?，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

本實用新型所提供了一種陣列基板，包括基板，設置在基板表面的多條柵極線、多條數據線，其中，多條柵極線和多條數據線絕緣交叉限定出多個子像素區。還包括設置于基板表面的平坦層以及電極層，其中，平坦層位于多個子像素區遠離基板的一側，電極層位于平坦層遠離基板的一側。以及設置于基板表面的色阻層，色阻層包括多個與子像素區對應設置的色阻，色阻層位于所述平坦層與基板之間。除此，該陣列基板還包括位于電極層與平坦層之間的第一絕緣層?？梢姡痉桨竿ㄟ^增設第一絕緣層將電極層和平坦層隔開，可以阻止色阻層的可移動離子對電極層電場的影響，進而解決了COA顯示屏長時間工作下出現閃爍以及殘像的問題。

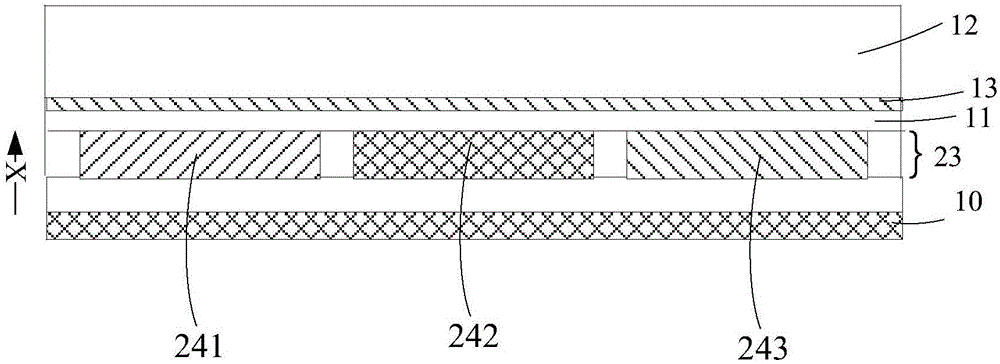

請參閱圖1和圖2，圖1為本實施例提供的一種陣列基板的部分平面結構示意圖，圖2為圖1所示的陣列基板的剖面結構示意圖。

其中，如圖1所示，基板10的表面上設置有多條柵極線21、多條數據線22，并且，多條柵極線21和多條數據線22絕緣交叉限定出多個陣列排布的子像素區(231、232、233)，每個子像素區(231、232、233)對應設置一個子像素，每個子像素都包括薄膜晶體管25和像素電極26。

請結合參考圖1和圖2，該陣列基板包括：基板10、平坦層11、電極層12、第一絕緣層13以及色阻層23。

其中，平坦層11以及電極層12設置于基板10的表面，其中，平坦層11位于多個子像素區遠離基板10的一側，電極層12位于平坦層11遠離基板10的一側。色阻層23也設置于基板10表面，其中，色阻層23包括多個與子像素區(231、232、233)對應設置的色阻(241、242、243)。第一絕緣層13位于電極層12與平坦層11之間。

具體的，如圖3所示，電極層12(虛線框部分)可以包括像素電極26和公共電極27。該薄膜晶體管25包括柵極250、源極251和漏極252，其中，柵極250與對應的柵極線21相連、源極251與對應的數據線22相連、漏極252與像素電極26相連。公共電極27與多個子像素對應設置，以通過公共電極27和像素電極26之間的電壓差驅動相應的子像素進行圖像的顯示。即，自垂直于基板10的水平面的方向上，自下向上依次為基板10、平坦層11、第一絕緣層13以及電極層12。其中，垂直于基板的水平面的方向請參考圖2和圖3中的X方向。

需要說明的是，在本方案中，是基于COA顯示屏，發明人考慮到色阻對表面的平坦性要求較高，因此，在本方案中設置了平坦層11，用于進行平坦化的目的。具體的，色阻表面的平坦化處理可通過在色阻的表面涂透明的光刻樹脂層來實現。

本方案的層級排布是出于發明人考慮到，現有的COA屏幕在長時間工作后，色阻層會逐漸變質，即色阻層內的可移動離子析出至平坦層內，導致屏幕內的離子數量增加。當可移動離子數量增加后，會影響電極的充電和保持，使得電極處于非正常工作的電壓狀態，從而產生屏幕閃爍、畫面顯示不完整等現象。

而本方案通過在平坦層和電極層之間設置一層絕緣層，對平坦層析出的可移動離子起到隔離的作用，使得可移動離子與電極隔離，即實現了阻止色阻層析出至平坦層的可移動離子對電極層電場的影響，進而解決了COA顯示屏長時間工作下出現閃爍以及殘像的問題。

在上述實施例的基礎上，本實施例還提供了一種第一絕緣層的具體材料，如可以為包括硅的氮化物，或者類似的絕緣材料。

需要說明的是，本實施例中子像素的顏色是由其對應設置的色阻的顏色決定的，也就是說，色阻的顏色是紅色，則其對應的子像素的顯示顏色也為紅色，色阻的顏色是綠色，則其對應的子像素的顯示顏色也為綠色，色阻的顏色是藍色，則其對應的子像素的顯示顏色也為藍色?；诖?，可通過不同顏色的子像素進行圖像的顯示。

該色阻層至少包括紅藍綠三種顏色的色阻，當然，也可以為紅藍綠白的色阻組合，本領域技術人員根據實際的需要可以自行選擇色阻的排布，在此不重復敘述。

在本實施例中，色阻層23包括多個色阻，具體地，色阻層23可以包括黑矩陣230以及由黑矩陣230限定出的多個色阻區域，每個色阻區域對應設置一個色阻，并且，一個色阻與一個子像素對應設置，當然，本實用新型并不僅限于此，在其他實施例中，一個色阻還可以與多個子像素對應設置。

需要說明的是，本實施例中子像素的顏色是由其對應設置的色阻的顏色決定的，也就是說，色阻的顏色是紅色，則其對應的子像素的顯示顏色也為紅色，色阻的顏色是綠色，則其對應的子像素的顯示顏色也為綠色，色阻的顏色是藍色，則其對應的子像素的顯示顏色也為藍色。基于此，可通過不同顏色的子像素進行圖像的顯示。

當然，在本實施例中，色阻可以包括紅藍綠三個色阻的組合，也可以為紅藍綠白的色阻組合，在本方案中不具體限定。

現結合實際工藝，對本實施例提供的電極層的具體結構進行描述，該電極層可以包括像素電極層和/或公共電極層。

其中，像素電極層與公共電極層可以位于同一層，且互相絕緣。也可以位于不同層。

請參閱圖4，示出了一種像素電極與公共電極不同層的基板結構，圖4沿用圖3的附圖標記，相同之處不再贅述。其中，公共電極27位于像素電極26的上層，即圖中沿X方向的上面。在該實施例中，像素電極26與公共電極27之間設置有第二絕緣層28。

除此，請參閱圖5，圖5沿用圖4的附圖標記，相同之處不再贅述。在本實施例中，像素電極26還可以于公共電極27位于同層，且二者之間相互絕緣。

當然，不論像素電極層與公共電極層如何排布，在本實施例中，平坦層與電極層之間均通過第一絕緣層進行隔離連接，以實現阻止色阻層析出至平坦層的可移動離子對電極層電場的影響，解決現有COA顯示屏長時間工作下出現閃爍以及殘像的問題。

除此，本實施例還提供了一種具有上述陣列基板的顯示面板以及顯示裝置，其工作原理請參見上述實施例。

綜上所述，本實用新型所提供了一種陣列基板，包括基板，設置在基板表面的多條柵極線、多條數據線，其中，多條柵極線和多條數據線絕緣交叉限定出多個子像素區。還包括設置于基板表面的平坦層以及電極層，其中，平坦層位于多個子像素區遠離基板的一側，電極層位于平坦層遠離基板的一側。以及設置于基板表面的色阻層，色阻層包括多個與子像素區對應設置的色阻，色阻層位于所述平坦層與基板之間。除此，該陣列基板還包括位于電極層與平坦層之間的第一絕緣層?？梢?，本方案通過增設第一絕緣層將電極層和平坦層隔開，可以阻止色阻層析出至平坦層的可移動離子對電極層電場的影響，進而解決了COA顯示屏長時間工作下出現閃爍以及殘像的問題。

本說明書中各個實施例采用遞進的方式描述，每個實施例重點說明的都是與其他實施例的不同之處，各個實施例之間相同相似部分互相參見即可。對所公開的實施例的上述說明，使本領域專業技術人員能夠實現或使用本實用新型。對這些實施例的多種修改對本領域的專業技術人員來說將是顯而易見的，本文中所定義的一般原理可以在不脫離本實用新型的精神或范圍的情況下，在其它實施例中實現。因此，本實用新型將不會被限制于本文所示的這些實施例，而是要符合與本文所公開的原理和新穎特點相一致的最寬的范圍。
