本技術涉及旋轉接頭，具體為一種高密封蒸汽旋轉接頭。

背景技術：

1、旋轉接頭是一種用于連接兩個或多個部件并允許它們在旋轉時傳遞液體、氣體或電力的裝置，它廣泛應用于各種工業領域，如機械制造、汽車制造、石油化工、航空航天等。

2、但是，傳統的蒸汽旋轉接頭缺少密封功能，在使用的時候轉動處容易因蒸汽泄漏導致能量損失和潛在的安全風險，不僅如此，傳統的蒸汽旋轉接頭還缺少向內部添加潤滑劑的功能，當旋轉接頭使用時間過長時容易加快內部磨損程度，致使出現縮短整體旋轉接頭使用壽命的現象。

技術實現思路

1、本實用新型的目的在于提供一種高密封蒸汽旋轉接頭，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種高密封蒸汽旋轉接頭，包括固定接頭，所述固定接頭一端固定設置有固定殼，所述固定殼內部右邊開設有若干凹槽，所述固定接頭一端表面固定設置有若干凸塊，所述凹槽內部固定設置有第一密封墊，所述第一密封墊與凸塊緊密連接，所述固定殼內部活動設置有轉動殼，所述轉動殼一端固定設置有轉動環，所述固定殼內部一側開設有環形槽，所述轉動環與環形槽活動連接，所述轉動環表面固定設置有第二密封墊，所述轉動殼一端固定設置有轉動接頭，所述轉動接頭一端表面固定設置有第一密封圈，所述殼體一端表面固定設置有第二密封圈；

4、所述轉動殼表面開設有若干第一矩形槽，所述第一矩形槽內部開設有第一圓形孔，所述第一圓形孔內部活動設置有滾珠，所述固定殼內部表面開設有第二矩形槽，所述第二矩形槽內部開設有第二圓形孔，所述第二圓形孔與滾珠頂部活動連接，所述第二圓形孔內部固定設置有吸油棉，所述固定殼頂端固定設置有若干進油管，所述進油管底端開設有連接槽，所述連接槽底端與第二圓形孔頂端中間貫穿連接。

5、優選的，所述轉動殼一端開設有連接孔，所述固定接頭頂端固定設置有進氣管，所述進氣管一端與連接孔活動連接。

6、優選的，所述固定接頭內部開設有通氣槽，所述通氣槽底端固定設置有出氣管。

7、優選的，所述進油管頂端表面開設有螺紋槽，所述進油管頂端螺紋設置有頂蓋，所述頂蓋內部底端固定設置有第三密封墊。

8、優選的，所述固定接頭兩邊均固定設置有連接板，所述連接板一端固定設置有矩形板。

9、優選的，所述矩形板表面開設有若干螺紋孔，所述螺紋孔內部螺紋設置有固定螺栓。

10、與現有技術相比，本實用新型的有益效果是：

11、1.該一種高密封蒸汽旋轉接頭，通過凸塊和第一密封墊的設置，使用時凸塊位于固定塊內部開設有的凹槽內部，第一密封墊與凸塊和凹槽緊密貼合，從而達到了增加固定殼與固定接頭連接處密封性，通過轉動環和第二密封墊的設置，使用時轉動環表面的第二密封墊與環形槽內部緊密貼合，從而達到了提高轉動殼與固定殼密封性能的效果，通過第一密封圈和第二密封圈的設置，使用時第一密封圈位于轉動接頭表面與固定殼一端緊密貼合，第二密封圈位于轉動殼表面與固定殼內部一側緊密貼合，從而達到了避免內部蒸汽在轉動過程中從旋轉接頭與固定殼連接處泄漏的效果。

12、2.該一種高密封蒸汽旋轉接頭，通過滾珠、吸油棉和進油管的設置，使用時向進油管內部倒入潤滑油，潤滑油從進油管底端進入連接槽內部，進入連接槽底端與吸油棉接觸，使潤滑油存儲在吸油棉內部，當轉動接頭帶動轉動殼轉動時，帶動表面第一矩形槽和第二矩形槽內部的滾珠轉動，經過吸油棉時能夠使滾珠表面接觸潤滑油，減少滾珠表面的磨損，從而達到了提高整體旋轉接頭使用壽命的效果。

技術特征：

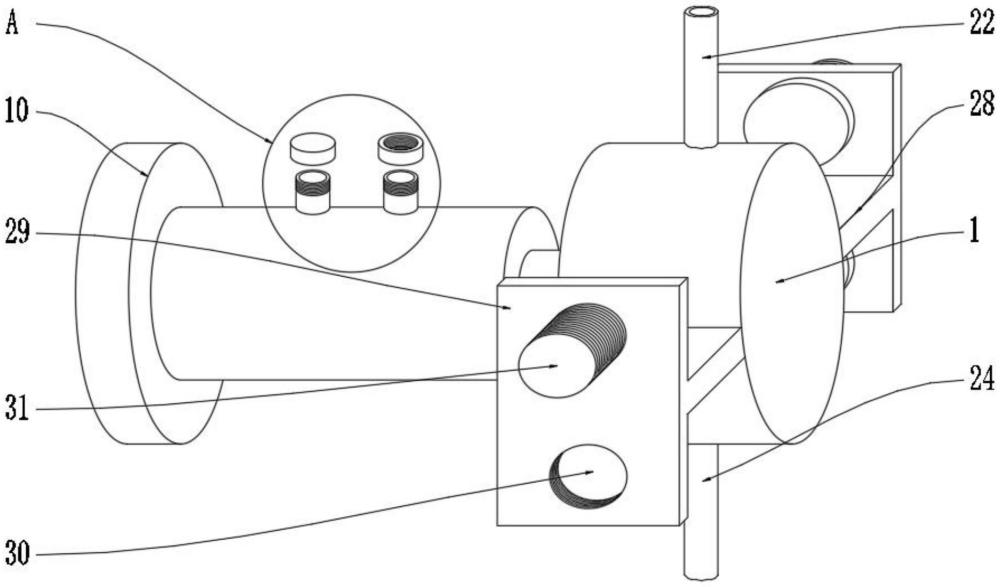

1.一種高密封蒸汽旋轉接頭，其特征在于：包括固定接頭(1)，所述固定接頭(1)一端固定設置有固定殼(2)，所述固定殼(2)內部右邊開設有若干凹槽(3)，所述固定接頭(1)一端表面固定設置有若干凸塊(4)，所述凹槽(3)內部固定設置有第一密封墊(5)，所述第一密封墊(5)與凸塊(4)緊密連接，所述固定殼(2)內部活動設置有轉動殼(6)，所述轉動殼(6)一端固定設置有轉動環(7)，所述固定殼(2)內部一側開設有環形槽(8)，所述轉動環(7)與環形槽(8)活動連接，所述轉動環(7)表面固定設置有第二密封墊(9)，所述轉動殼(6)一端固定設置有轉動接頭(10)，所述轉動接頭(10)一端表面固定設置有第一密封圈(11)，所述轉動殼(6)一端表面固定設置有第二密封圈(12)；

2.根據權利要求1所述的一種高密封蒸汽旋轉接頭，其特征在于：所述轉動殼(6)一端開設有連接孔(21)，所述固定接頭(1)頂端固定設置有進氣管(22)，所述進氣管(22)一端與連接孔(21)活動連接。

3.根據權利要求1所述的一種高密封蒸汽旋轉接頭，其特征在于：所述固定接頭(1)內部開設有通氣槽(23)，所述通氣槽(23)底端固定設置有出氣管(24)。

4.根據權利要求1所述的一種高密封蒸汽旋轉接頭，其特征在于：所述進油管(19)頂端表面開設有螺紋槽(25)，所述進油管(19)頂端螺紋設置有頂蓋(26)，所述頂蓋(26)內部底端固定設置有第三密封墊(27)。

5.根據權利要求1所述的一種高密封蒸汽旋轉接頭，其特征在于：所述固定接頭(1)兩邊均固定設置有連接板(28)，所述連接板(28)一端固定設置有矩形板(29)。

6.根據權利要求5所述的一種高密封蒸汽旋轉接頭，其特征在于：所述矩形板(29)表面開設有若干螺紋孔(30)，所述螺紋孔(30)內部螺紋設置有固定螺栓(31)。

技術總結
本技術涉及旋轉接頭技術領域，具體為一種高密封蒸汽旋轉接頭，包括固定接頭，所述固定接頭一端固定設置有固定殼。本技術通過凸塊和第一密封墊的設置，使用時凸塊位于固定塊內部開設有的凹槽內部，第一密封墊與凸塊和凹槽緊密貼合，從而達到了增加固定殼與固定接頭連接處密封性，通過轉動環和第二密封墊的設置，使用時轉動環表面的第二密封墊與環形槽內部緊密貼合，從而達到了提高轉動殼與固定殼密封性能的效果，通過第一密封圈和第二密封圈的設置，使用時第一密封圈位于轉動接頭表面與固定殼一端緊密貼合，第二密封圈位于轉動殼表面與固定殼內部一側緊密貼合，從而達到了避免內部蒸汽在轉動過程中從旋轉接頭與固定殼連接處泄漏的效果。

技術研發人員：婁元廷,卜昭坤
受保護的技術使用者：滕州市瀚邦機械制造有限公司
技術研發日：20240628
技術公布日：2025/4/28
