本發明涉及一種濾波器，尤其涉及一種光學濾波器及其匹配復合層。

背景技術：

1、現有的光學濾波器常采用依次堆疊的多個折射層，其所具有的兩種折射率之間具有較大的差值。然而，現有光學濾波器的配置構造已逐漸無法符合現今的不同需求。于是，本發明人認為上述缺陷可改善，乃特潛心研究并配合科學原理的運用，終于提出一種設計合理且有效改善上述缺陷的本發明。

技術實現思路

1、本發明實施例在于提供一種光學濾波器及其匹配復合層，能有效地改善現有光學濾波器所可能產生的缺陷。

2、本發明實施例公開一種光學濾波器，其包括：一基板；一結合層，形成在基板上，并且結合層的折射率小于1.42；以及一匹配復合層，形成在結合層上，并且匹配復合層具有依次堆疊的n個膜層，其中，n為正整數；其中，n個膜層包含：多個第一折射層，各具有一第一折射率，該第一折射率大于結合層的折射率；多個第二折射層，各具有大于第一折射率的一第二折射率；及多個第三折射層，各具有大于第二折射率的一第三折射率；其中，匹配復合層以一個第三折射層相接于結合層、并定義為一第一膜層；匹配復合層以一個第一折射層相接于第一膜層、并定義為一第二膜層；匹配復合層以一個第一折射層配置遠離結合層的末端、并定義為一第n膜層；其中，在相夾于第二膜層以及第n膜層之間的匹配復合層的部位之中，相鄰任兩個第二折射層的內側之間相夾有一個第一折射層、并于外側被兩個第三折射層相夾在中間，進而共同定義為一雙向遞增模塊；其中，匹配復合層所包含的雙向遞增模塊的數量為至少m個且其彼此相連堆疊配置；其中，m為正整數，并且m大于3；其中，光學濾波器能用以使與其法線方向相夾有60度且波長介于400納米至650納米之間的一入射光線形成不大于10％的反射率。

3、可選地，相鄰任兩個雙向遞增模塊共享一個第三折射層；其中，n進一步限定為介于30至80之間。

4、可選地，相鄰任兩個雙向遞增模塊共享一個第三折射層，并且每個雙向遞增模塊具有一模塊厚度，而多個雙向遞增模塊的模塊厚度的總和大于匹配復合層的一總厚度。

5、可選地，相鄰任兩個雙向遞增模塊共享一個第三折射層，并且每個雙向遞增模塊具有一模塊厚度，而多個雙向遞增模塊的模塊厚度的總和為匹配復合層的一總厚度的105％至140％。

6、可選地，相鄰任兩個雙向遞增模塊共享一個第三折射層，該第三折射層具有一共享厚度；并且每個雙向遞增模塊具有一模塊厚度；其中，多個雙向遞增模塊的多個共享厚度的總和為多個模塊厚度的總和的20％至25％。

7、可選地，每個雙向遞增模塊的模塊厚度介于320納米至380納米之間。

8、可選地，于每個雙向遞增模塊之中，兩個第二折射層的厚度各小于第一折射層的厚度、也小于任一個第三折射層的厚度。

9、可選地，于多個雙向遞增模塊之中，第一折射層的最小厚度與最大厚度之間的差值不大于15納米。

10、可選地，于每個雙向遞增模塊之中，兩個第二折射層的厚度具有小于10納米的一差值。

11、可選地，于每個雙向遞增模塊之中，兩個第三折射層的厚度具有小于15納米的一差值。

12、可選地，結合層的折射率介于1.35至1.42，第一折射率介于1.35至1.58，第二折射率介于1.62至1.93，第三折射率介于2.0至2.8。

13、本發明實施例也公開一種光學濾波器，其包括：一基板；一結合層，形成在基板上；以及一匹配復合層，形成在結合層上，并且匹配復合層具有依次堆疊的n個膜層，其中，n為正整數；其中，n個膜層包含：多個第一折射層，各具有一第一折射率，該第一折射率大于結合層的折射率；多個第二折射層，各具有大于第一折射率的一第二折射率；及多個第三折射層，各具有大于第二折射率的一第三折射率；其中，匹配復合層以一個第三折射層相接于結合層、并定義為一第一膜層；匹配復合層以一個第一折射層相接于第一膜層、并定義為一第二膜層；匹配復合層以一個膜層配置遠離結合層的末端、并定義為一第n膜層；其中，在相夾于第二膜層以及第n膜層之間的匹配復合層的部位之中，相鄰任兩個第二折射層的內側之間相夾有一個第一折射層、并于外側被兩個第三折射層相夾在中間，進而共同定義為一雙向遞增模塊；其中，匹配復合層所包含的雙向遞增模塊的數量為至少m個且其彼此相連堆疊配置；其中，m為正整數，并且m大于3。

14、可選地，相鄰任兩個雙向遞增模塊共享一個第三折射層；其中，n進一步限定為介于30至80之間。

15、可選地，相鄰任兩個雙向遞增模塊共享一個第三折射層，并且每個雙向遞增模塊具有一模塊厚度，而多個雙向遞增模塊的模塊厚度的總和大于匹配復合層的一總厚度。

16、可選地，于每個雙向遞增模塊之中，兩個第二折射層的厚度各小于第一折射層的厚度、也小于任一個第三折射層的厚度；其中，于每個雙向遞增模塊之中，兩個第二折射層的厚度具有小于10納米的一差值，并且兩個第三折射層的厚度具有小于15納米的一差值。

17、可選地，于多個雙向遞增模塊之中，第一折射層的最小厚度與最大厚度之間的差值不大于15納米。

18、本發明實施例另公開一種光學濾波器的匹配復合層，其包括：n個膜層，其依次堆疊，并且n為正整數；其中，n個膜層包含：多個第一折射層，各具有一第一折射率；多個第二折射層，各具有大于第一折射率的一第二折射率；及多個第三折射層，各具有大于第二折射率的一第三折射率；其中，位于匹配復合層一末端的一個第三折射層定義為一第一膜層；匹配復合層以一個第一折射層相接于第一膜層、并定義為一第二膜層；位于匹配復合層另一端的一個膜層定義為一第n膜層；其中，在相夾于第二膜層以及第n膜層之間的匹配復合層的部位之中，相鄰任兩個第二折射層的內側之間相夾有一個第一折射層、并于外側被兩個第三折射層相夾在中間，進而共同定義為一雙向遞增模塊；其中，匹配復合層所包含的雙向遞增模塊的數量為至少m個且其彼此相連堆疊配置；其中，m為正整數，并且m大于3。

19、可選地，相鄰任兩個雙向遞增模塊共享一個第三折射層；其中，n進一步限定為介于30至80之間。

20、可選地，相鄰任兩個雙向遞增模塊共享一個第三折射層，該第三折射層具有一共享厚度；并且每個雙向遞增模塊具有一模塊厚度；其中，多個雙向遞增模塊的多個共享厚度的總和為多個模塊厚度的總和的20％至25％。

21、可選地，相鄰任兩個雙向遞增模塊共享一個第三折射層，并且每個雙向遞增模塊具有一模塊厚度，而多個雙向遞增模塊的模塊厚度的總和為匹配復合層的一總厚度的105％至140％；其中，每個雙向遞增模塊的模塊厚度介于320納米至380納米之間。

22、綜上所述，本發明實施例所公開的光學濾波器及其匹配復合層，通過形成有別于習知的彼此相連堆疊的m個所述雙向遞增模塊，并且每個所述雙向遞增模塊的折射率可以自其所述第一折射層朝向相反的兩個方向呈緩步遞增狀，據以調整所述匹配復合層的整體折射率分布，進而有助于所述光學濾波器能夠被設計來符合更多元的不同需求。

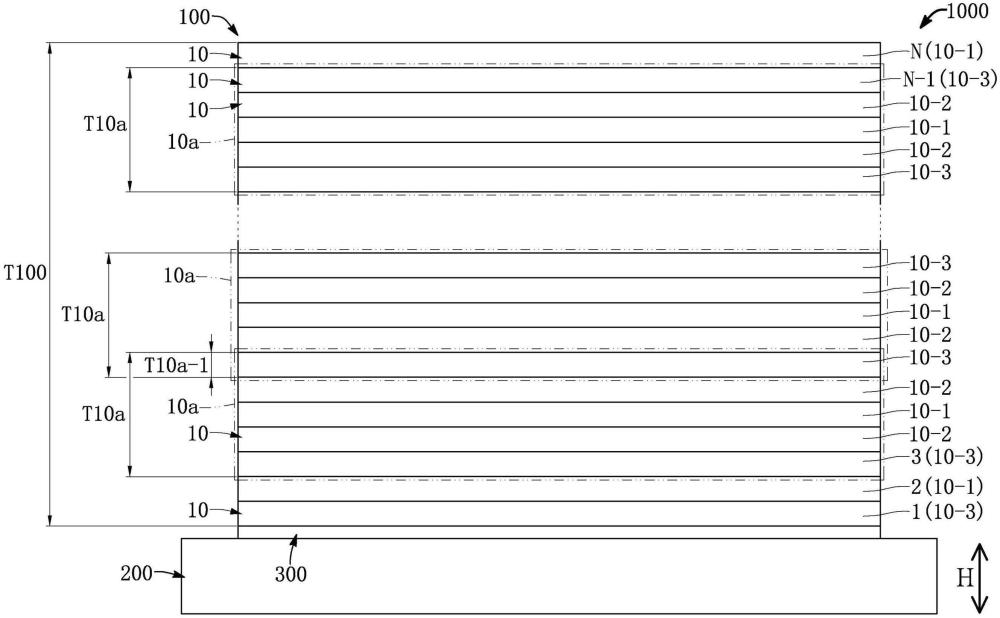

23、為能更進一步了解本發明的特征及技術內容，請參閱以下有關本發明的詳細說明與附圖，但是此等說明與附圖僅用來說明本發明，而非對本發明的保護范圍作任何的限制。
