本發明涉及液晶顯示裝置，尤其涉及顯示圖像的顯示區域與遮光區域的邊界的無縫化。

背景技術：

1、液晶顯示裝置包括收納于殼體內的液晶模塊，液晶模塊構成為包括液晶面板和安裝于其表面的保護罩。液晶顯示裝置具有用于顯示圖像的顯示區域(有源區域)和包圍顯示區域的遮光區域，在保護罩的外周形成有規定遮光區域的所謂的黑掩模。黑掩模例如是在保護罩上印刷有黑色的區域。例如，專利文獻1的液晶顯示裝置通過在黑掩模設置方格花紋等中間層，防止黑掩模顯眼。

2、[現有技術文獻]

3、[專利文獻]

4、[專利文獻1]日本特開2019-15772號公報

技術實現思路

1、圖1表示以往的液晶顯示裝置的概略截面。液晶顯示裝置10構成為在殼體內包含液晶模塊20、在液晶模塊20上隔著光學粘接樹脂(ocr：optical?clear?film)或光學粘接粘合材料(oca：optical?clear?adhesive)30而設置的蓋板玻璃40、在蓋板玻璃40的表面形成的防反射層(ar：anti?reflection)或防帶電膜(asf：antistatic?film)50。

2、液晶模塊20是從下方起依次層疊偏光板21、玻璃基板22、形成于玻璃基板22上的帶tft的ar基板(tft：thin?film?transistor、ar：array)23、包含rgb濾波器、液晶分子的液晶面板24、玻璃基板25、屏蔽電極26、偏光板27而構成的。另外，在液晶模塊20的下方配置有背光燈(省略圖示)。

3、液晶面板24例如是液晶分子在經由tft施加的電壓的作用下沿與面板水平的方向旋轉的ips型。通常，在ips型中，將用于將液晶面板24的上方帶電的電荷釋放到gnd(基準電位)的屏蔽電極26配置在玻璃基板25與偏光板27之間。屏蔽電極26例如由ito那樣的透過光的透明金屬材料構成。

4、在蓋板玻璃40的外周，以包圍顯示圖像的有源區域的方式形成黑掩模42。黑掩模42例如在蓋板玻璃40的底面絲網印刷例如黑色的顏料而形成，黑掩模42規定遮光區域。

5、在這樣的液晶顯示裝置10中，由于來自上方的光(即，從上方觀察液晶顯示裝置時)、表面的反射率和各層的界面的反射率而產生如下的反射。

6、r1：防反射膜/防帶電膜50的表面的反射，反射率＝約0.3％、

7、r2：黑掩模區域42的界面的反射，反射率＝約0.2％

8、r3：屏蔽電極26與玻璃基板25的界面的反射，反射率＝約0.7％

9、r4：玻璃基板25與液晶面板24的界面的反射，反射率＝約0.2％

10、r5：液晶面板24與tft23的界面的反射，反射率＝約0.2％

11、另外，偏光板、oca、玻璃的折射率大致為1.5，因此幾乎不產生由折射率差引起的界面處的反射。

12、有源區域的反射率ra為ra＝r1+r3+r4+r5≈1.4％，黑掩模區域的反射率rb為rb＝r1+r2≈0.5％，有源區域的反射率ra高于黑掩模區域的反射率rb，存在其邊界顯眼的問題。以往，為了不易看到該邊界，采用提高黑掩模區域的反射率rb、或降低有源區域的反射率ra、或者變更這兩者的反射率的方法。

13、但是，在以往的方法中，為了提高黑掩模區域的反射率rb，進行了顏料的調整，但由于可靠性、顏色的材料制約等理由，顏料調整存在極限，不能使反射率大幅提高。另一方面，為了降低有源區域的反射率ra，還能夠將屏蔽電極26的金屬材料(例如ito)變更為有機導電材料(例如，導電性塑料等)，但這樣的話，屏蔽電極26的電阻值變高，由esd(electrical?static?discharge)引起的電荷的放電有可能變得不充分。

14、本發明用于解決這樣的以往的技術問題，其目的在于提供一種實現顯示圖像的顯示區域與遮光區域的邊界的無縫化的液晶顯示裝置。

15、本發明的液晶顯示裝置具有液晶模塊、設置于所述液晶模塊上的蓋板玻璃、形成于所述蓋板玻璃的背面側的外周的遮光區域、以及形成于所述蓋板玻璃的表面側的防反射層，所述防反射層包含與顯示圖像的顯示區域對應的第一防反射層和與所述遮光區域對應的第二防反射層，在第二防反射層的表面產生的反射率比在第一防反射層的表面產生的反射率大。

16、在某一方式中，所述第一防反射層及所述第二防反射層的反射率被決定為，在所述遮光區域的界面產生的反射率及在所述第二防反射層的表面產生的反射率的合計與在所述顯示區域的所述液晶模塊內的各層的界面產生的反射率及在所述第一防反射層的表面產生的反射率的合計大致相等。在某一方式中，在所述液晶模塊內的各層的界面產生的反射率包括在密封電極與玻璃基板的界面產生的反射率、在玻璃基板與液晶面板基板的界面產生的反射率、以及在液晶面板與tft基板的界面產生的反射率。

17、進而，本發明的液晶顯示裝置具有液晶模塊、設置于所述液晶模塊上的蓋板玻璃、形成于所述蓋板玻璃的背面側的外周的遮光區域、形成于所述蓋板玻璃的表面側的粘合部、以及形成于所述粘合部上的防反射層，所述粘合部包含與顯示圖像的顯示區域對應的第一粘合部和與所述遮光區域對應的第二粘合部，在第二粘合部與所述防反射層的界面產生的反射率大于在第一粘合部與所述防反射層的界面產生的反射率。

18、在某一方式中，所述第一粘合部以及所述第二粘合部的反射率被決定為，在所述遮光區域的界面產生的反射率、在所述第二粘合部的界面產生的反射率、以及在所述防反射層的表面產生的反射率的合計與在所述顯示區域的所述液晶模塊內的各層的界面產生的反射率、在所述第一粘合部的界面產生的反射率、以及在所述防反射層的表面產生的反射率的合計大致相等。在某一方式中，在所述液晶模塊內的各層的界面產生的反射率包括在玻璃基板與液晶面板基板的界面產生的反射率、在液晶面板與所述tft基板的界面產生的反射率。在某一方式中，所述屏蔽電極由有機導電膜構成，抑制在所述密封電極與所述玻璃基板的界面產生的反射。

19、[發明效果]

20、根據本發明，通過使在與遮光區域對應的第二防反射層的表面產生的反射率大于在與顯示區域對應的第一防反射層的表面產生的反射率，從而能夠降低遮光區域與顯示區域的反射率差，使遮光區域與顯示區域的邊界無縫化為不顯眼。進而，根據本發明，通過使在與遮光區域對應的第二粘合部的界面產生的反射率大于在與顯示區域對應的第一粘合部的界面產生的反射率，從而能夠降低遮光區域與顯示區域的反射率差，使遮光區域與顯示區域的邊界無縫化為不顯眼。

技術特征：

1.一種液晶顯示裝置，具有：

2.根據權利要求1所述的液晶顯示裝置，其中，

3.根據權利要求2所述的液晶顯示裝置，其中，

4.一種液晶顯示裝置，具有：

5.根據權利要求4所述的液晶顯示裝置，其中，

6.根據權利要求5所述的液晶顯示裝置，其中，

7.根據權利要求6所述的液晶顯示裝置，其中，

技術總結

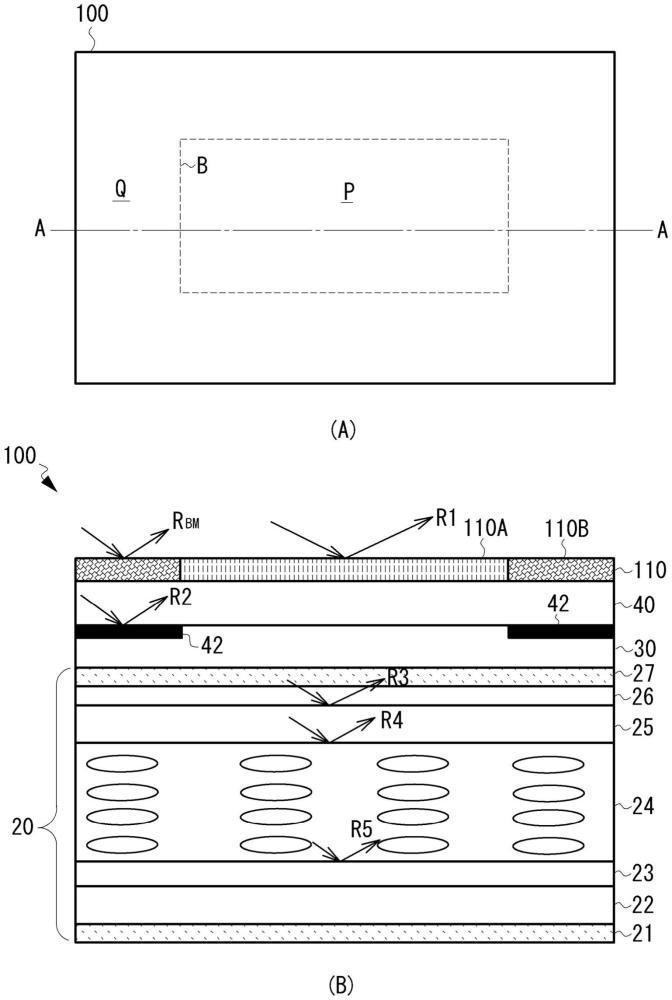

提供實現顯示區域與遮光區域的邊界的無縫化的液晶顯示裝置。液晶顯示裝置(100)具有液晶模塊(20)、設置于液晶模塊(20)上的蓋板玻璃(40)、形成于蓋板玻璃(40)的背面側的外周的作為遮光區域的黑掩模(42)、以及形成于蓋板玻璃(40)的表面側的防反射層(110)。防反射層(110)包含與顯示區域對應的第一防反射層(110A)和與黑掩模(42)對應的第二防反射層(110B)，在第二防反射層(110B)的表面產生的反射率比在第一防反射層(110A)的表面產生的反射率大。
