本申請涉及顯示，尤其涉及一種偏光片及顯示面板。

背景技術：

1、液晶顯示面板具有畫質好、體積小、重量輕、低驅動電壓、低功耗、無輻射和制造成本相對較低的優點，在顯示領域中占據主導地位。隨著顯示面板尺寸以及分辨率的提升，用戶對顯示內容在大視角展示時，色準度和亮度的出光效果要求也越來越高。

2、在相關技術中，通常采用外部光學解決方案來提升顯示面板的大視角表現。其中，最為普遍的一種方式為在顯示面板中增加具有不同光學微結構的視角改善膜片，來達到改善大視角顯示質量的目的。

3、然而，這種視角改善膜片只能改善特定視角的出光效果，例如用戶在橫屏方向觀看時，視角改善膜片可以提升左右視角的出光效果，但是豎屏顯示時，則失去了提升左右視角出光效果的功能，在使用上不夠靈活。

技術實現思路

1、有鑒于此，本申請提供一種偏光片及顯示面板，用于提升顯示面板的大視角出光效果和用戶使用的靈活性。

2、為了實現上述目的，第一方面，本申請實施例提供一種偏光片，應用于顯示面板，偏光片包括：偏光層和形成在偏光層出光側的光學膜層；

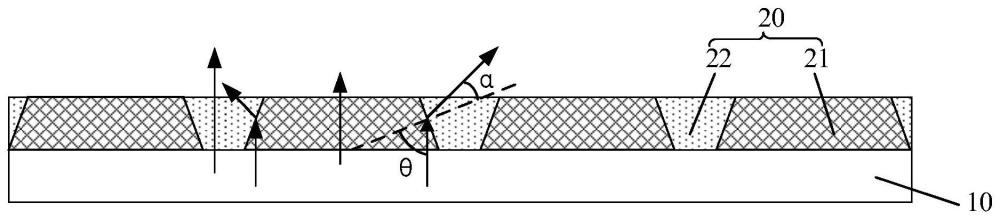

3、光學膜層包括間隔排布的多個凸起結構和填充在各凸起結構之間的平坦結構，凸起結構的折射率小于平坦結構的折射率，凸起結構的橫截面自底向上逐漸變小。

4、在第一方面的一種可選的實施方式中，凸起結構為棱臺狀或半球狀。

5、在第一方面的一種可選的實施方式中，在凸起結構為棱臺狀時，凸起結構為正棱臺結構。

6、在第一方面的一種可選的實施方式中，凸起結構為四棱臺結構。

7、在第一方面的一種可選的實施方式中，各凸起結構陣列排布。

8、在第一方面的一種可選的實施方式中，凸起結構的材料為pet，平坦結構的材料為透明樹脂。

9、在第一方面的一種可選的實施方式中，相鄰凸起結構之間的間隔為10um～30um。

10、第二方面，本申請實施例提供一種顯示面板，該顯示面板包括：上述第一方面或第一方面的任一實施方式所述的偏光片和顯示基板，偏光片貼設在顯示基板的出光側。

11、在第二方面的一種可能的實施方式中，凸起結構與顯示基板中的子像素一一對應。

12、在第二方面的一種可能的實施方式中，在偏光片的出光方向上，凸起結構的投影位于對應的子像素的投影范圍內。

13、本申請提供的偏光片及顯示面板，偏光片包括：偏光層和形成在偏光層出光側的光學膜層；光學膜層包括間隔排布的多個凸起結構和填充在各凸起結構之間的平坦結構，凸起結構的折射率小于平坦結構的折射率，凸起結構的橫截面自底向上逐漸變小，這樣可以使得光線在經過光學膜層的擴散后，可以提高顯示面板在屏幕旋轉時的大視角出光效果，并提高用戶使用的靈活性。

技術特征：

1.一種偏光片，應用于顯示面板，其特征在于，所述偏光片包括：偏光層和形成在所述偏光層出光側的光學膜層；

2.根據權利要求1所述的偏光片，其特征在于，所述凸起結構為棱臺狀或半球狀。

3.根據權利要求2所述的偏光片，其特征在于，在所述凸起結構為棱臺狀時，凸起結構為正棱臺結構。

4.根據權利要求3所述的偏光片，其特征在于，凸起結構為四棱臺結構。

5.根據權利要求1所述的偏光片，其特征在于，各所述凸起結構陣列排布。

6.根據權利要求1所述的偏光片，其特征在于，所述凸起結構的材料為pet，所述平坦結構的材料為透明樹脂。

7.根據權利要求1-6任一項所述的偏光片，其特征在于，相鄰所述凸起結構之間的間隔為10um～30um。

8.一種顯示面板，其特征在于，包括：如權利要求1-7任一項所述的偏光片和顯示基板，所述偏光片貼設在所述顯示基板的出光側。

9.根據權利要求8所述的顯示面板，其特征在于，所述凸起結構與所述顯示基板中的子像素一一對應。

10.根據權利要求8或9所述的顯示面板，其特征在于，在所述偏光片的出光方向上，所述凸起結構的投影位于對應的子像素的投影范圍內。

技術總結
本申請提供一種偏光片及顯示面板，涉及顯示技術領域，其中，偏光片包括：偏光層和形成在偏光層出光側的光學膜層；光學膜層包括間隔排布的多個凸起結構和填充在各凸起結構之間的平坦結構，凸起結構的折射率小于平坦結構的折射率，凸起結構的橫截面自底向上逐漸變小，這樣可以使得光線在射出折射率較小的凸起結構后，會被折射率較大的平坦結構發散，從而增大光線射出偏光片的角度，進而提升顯示面板在屏幕旋轉時的大視角出光效果，并提高用戶使用的靈活性。

技術研發人員：沈江萍,葉利丹
受保護的技術使用者：長沙惠科光電有限公司
技術研發日：20240411
技術公布日：2025/4/28
