本發明涉及光學，特別涉及一種頭戴顯示光學系統與vr設備。

背景技術：

1、隨著光學技術的發展，用戶對vr設備的要求也越來越高。在現有的vr設備的設計過程中，需要在保持高分辨率的同時提升視場角，但在增大視場角的同時會給頭戴顯示光學系統帶來像差，并增大頭戴顯示光學系統的畸變，在現有技術中，通常是采用增加透鏡量來解決成像質量問題，但增加透鏡量會提高頭戴顯示光學系統的復雜性，增大頭戴顯示光學系統的體積與重量，進而影響到vr設備的佩戴體驗。

2、鑒于此，有必要提供一種頭戴顯示光學系統與vr設備以解決上述的問題。

技術實現思路

1、鑒于現有技術存在的不足，本發明提供一種頭戴顯示光學系統與vr設備，其在改善光學系統成像質量的同時，可縮減光學系統的重量與體積，以改善用戶的使用體驗。

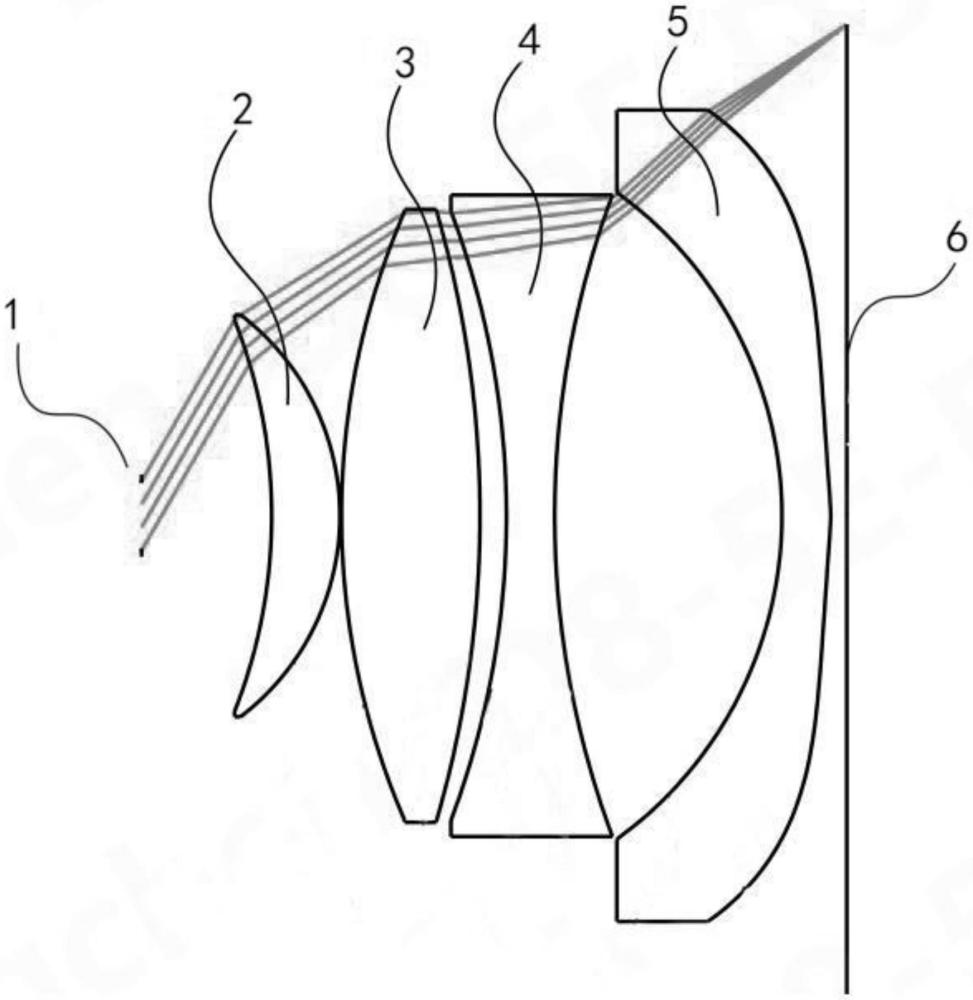

2、為實現上述的目的，本發明的第一方面提供一種頭戴顯示光學系統，其包括接收端、第一透鏡、第二透鏡、第三透鏡、第四透鏡與顯示器；第一透鏡、第二透鏡、第三透鏡與第四透鏡沿著接收端往顯示器的方向依序設置于接收端與顯示器之間；第一透鏡與第四透鏡均為凸向顯示器且正光焦度的彎月透鏡，第二透鏡為正光焦度的雙凸透鏡，第三透鏡為負光焦度的雙凹透鏡，第四透鏡靠近顯示器的一面為偶次非球面。

3、在一個優選的實施方式中，第一透鏡、第二透鏡、第三透鏡與第四透鏡的有效焦距分別為f1、f2、f3與f4，且f1、f2與f4均為正值，f3為負值。

4、在一個優選的實施方式中，頭戴顯示光學系統的有效焦距為f，且滿足：1.47≤f1/f≤1.83，1.53≤f2/f≤1.75，-1.71≤f3/f≤-1.383，0.23≤f4/f≤0.27。

5、在一個優選的實施方式中，第一透鏡、第二透鏡、第三透鏡與第四透鏡在d線的折射率分別為n1、n2、n3與n4，且滿足：1.78≤n1≤1.82，1.78≤n2≤1.86，1.75≤n3≤1.85，1.62≤n4≤1.89。

6、在一個優選的實施方式中，第一透鏡、第二透鏡、第三透鏡與第四透鏡在d線的阿貝數分別為v1、v2、v3與v4，且滿足：35≤v1≤70，35≤v2≤65，20≤v3≤28，18≤v4≤50。

7、在一個優選的實施方式中，頭戴顯示光學系統的半視場角為hfov，且滿足：59°≤hfov≤60°。

8、在一個優選的實施方式中，第一透鏡靠近接收端一面的曲率半徑為r1，遠離接收端的一面的曲率半徑為r2；第二透鏡靠近接收端的一面的曲率半徑為r3，遠離接收端的一面的曲率半徑為r4；第三透鏡靠近接收端的一面的曲率半徑為r5，遠離接收端的一面的曲率半徑為r6；第四透鏡靠近接收端的一面的曲率半徑為r7，且滿足：-62.5mm≤r1≤-51.7mm，-32.5mm≤r2≤-29mm，78mm≤r3≤95mm，-143.32mm≤r4≤-115.8mm，-118.4mm≤r5≤-88mm，95.27mm≤r6≤135.4mm，-55mm≤r7≤-37.6mm。

9、在一個優選的實施方式中，第四透鏡的偶次非球面為10階非球面。

10、在一個優選的實施方式中，第一透鏡、第二透鏡、第三透鏡與第四透鏡均為玻璃透鏡。

11、本發明的第二方面提供一種vr設備，其包括前述任一項實施例中的頭戴顯示光學系統。

12、本發明的有益效果在于：通過對第一透鏡、第二透鏡、第三透鏡與第四透鏡的設置，可使得頭戴顯示光學系統的光線走勢平緩，可引入更多的光線，以增大視場范圍，并有效校正系統的像差，減小畸變，改善成像質量，同時，通過對透鏡組的形狀的設置，可有效地減小頭戴顯示光學系統的重量與體積，提高光學系統的緊湊性，改善vr設備的使用體驗。

技術特征：

1.一種頭戴顯示光學系統，其特征在于，包括接收端、第一透鏡、第二透鏡、第三透鏡、第四透鏡與顯示器；所述第一透鏡、所述第二透鏡、所述第三透鏡與所述第四透鏡沿著所述接收端往所述顯示器的方向依序設置于所述接收端與所述顯示器之間；所述第一透鏡與所述第四透鏡均為凸向所述顯示器且正光焦度的彎月透鏡，所述第二透鏡為正光焦度的雙凸透鏡，所述第三透鏡為負光焦度的雙凹透鏡，所述第四透鏡靠近所述顯示器的一面為偶次非球面。

2.根據權利要求1所述的頭戴顯示光學系統，其特征在于，所述第一透鏡、所述第二透鏡、所述第三透鏡與所述第四透鏡的有效焦距分別為f1、f2、f3與f4，且f1、f2與f4均為正值，f3為負值。

3.根據權利要求2所述的頭戴顯示光學系統，其特征在于，所述頭戴顯示光學系統的有效焦距為f，且滿足：1.47≤f1/f≤1.83，1.53≤f2/f≤1.75，-1.71≤f3/f≤-1.383，0.23≤f4/f≤0.27。

4.根據權利要求1所述的頭戴顯示光學系統，其特征在于，所述第一透鏡、所述第二透鏡、所述第三透鏡與所述第四透鏡在d線的折射率分別為n1、n2、n3與n4，且滿足：1.78≤n1≤1.82，1.78≤n2≤1.86，1.75≤n3≤1.85，1.62≤n4≤1.89。

5.根據權利要求1所述的頭戴顯示光學系統，其特征在于，所述第一透鏡、所述第二透鏡、所述第三透鏡與所述第四透鏡在d線的阿貝數分別為v1、v2、v3與v4，且滿足：35≤v1≤70，35≤v2≤65，20≤v3≤28，18≤v4≤50。

6.根據權利要求1所述的頭戴顯示光學系統，其特征在于，所述頭戴顯示光學系統的半視場角為hfov，且滿足：59°≤hfov≤60°。

7.根據權利要求1所述的頭戴顯示光學系統，其特征在于，所述第一透鏡靠近所述接收端一面的曲率半徑為r1，遠離所述接收端的一面的曲率半徑為r2；所述第二透鏡靠近所述接收端的一面的曲率半徑為r3，遠離所述接收端的一面的曲率半徑為r4；所述第三透鏡靠近所述接收端的一面的曲率半徑為r5，遠離所述接收端的一面的曲率半徑為r6；所述第四透鏡靠近所述接收端的一面的曲率半徑為r7，且滿足：-62.5mm≤r1≤-51.7mm，-32.5mm≤r2≤-29mm，78mm≤r3≤95mm，-143.32mm≤r4≤-115.8mm，-118.4mm≤r5≤-88mm，95.27mm≤r6≤135.4mm，-55mm≤r7≤-37.6mm。

8.根據權利要求1所述的頭戴顯示光學系統，其特征在于，所述第四透鏡的偶次非球面為10階非球面。

9.根據權利要求1所述的頭戴顯示光學系統，其特征在于，所述第一透鏡、所述第二透鏡、所述第三透鏡與所述第四透鏡均為玻璃透鏡。

10.一種vr設備，其特征在于，包括前述權利要求1至9中任一項所述的頭戴顯示光學系統。

技術總結
本發明公開了一種頭戴顯示光學系統與VR設備，其包括接收端、第一透鏡、第二透鏡、第三透鏡、第四透鏡與顯示器；第一透鏡、第二透鏡、第三透鏡與第四透鏡沿著接收端往顯示器的方向依序設置于接收端與顯示器之間；第一透鏡與第四透鏡均為凸向顯示器且正光焦度的彎月透鏡，第二透鏡為正光焦度的雙凸透鏡，第三透鏡為負光焦度的雙凹透鏡，第四透鏡靠近顯示器的一面為偶次非球面。與現有技術相比，其通過對透鏡組的設置，在確保光學系統結構緊湊的同時，可引入更多的光線，獲取大視場角，并有效校正像差，減小畸變，改善成像質量，進而減小VR的重量與體積，改善用戶的使用體驗。

技術研發人員：劉熙民,歐陽勝,胡小帆,鐘銘宸
受保護的技術使用者：江西瑞泓達科技有限公司
技術研發日：
技術公布日：2025/4/28
