本申請涉及攝影器材，尤其涉及一種相機框組件。

背景技術：

1、在攝像領域，隨著設備性能的不斷提升，尤其是高分辨率視頻拍攝和長時間連續工作的需求增加，相機和其他拍攝設備在運行過程中會產生顯著的熱量。過熱不僅會影響設備的性能，如降低圖像質量，縮短電池壽命，甚至可能導致設備自動關機。

2、針對這一問題，現有技術中已提出了一些散熱解決方案，比如在相機兔籠框體上設置小型散熱風扇或者散熱片等，雖然可以起到散熱的作用，但是目前的散熱方式只能通過相機兔籠框體自身設置的散熱件進行散熱，導致散熱的方式比較固定和單一，無法滿足用戶的多樣化需求。

技術實現思路

1、本申請提供了一種相機框組件，以解決目前的散熱方式只能通過相機兔籠框體自身設置的散熱件進行散熱，導致散熱的方式比較固定和單一，無法滿足用戶的多樣化需求的技術問題。

2、第一方面，本申請提供了一種相機框組件，包括：

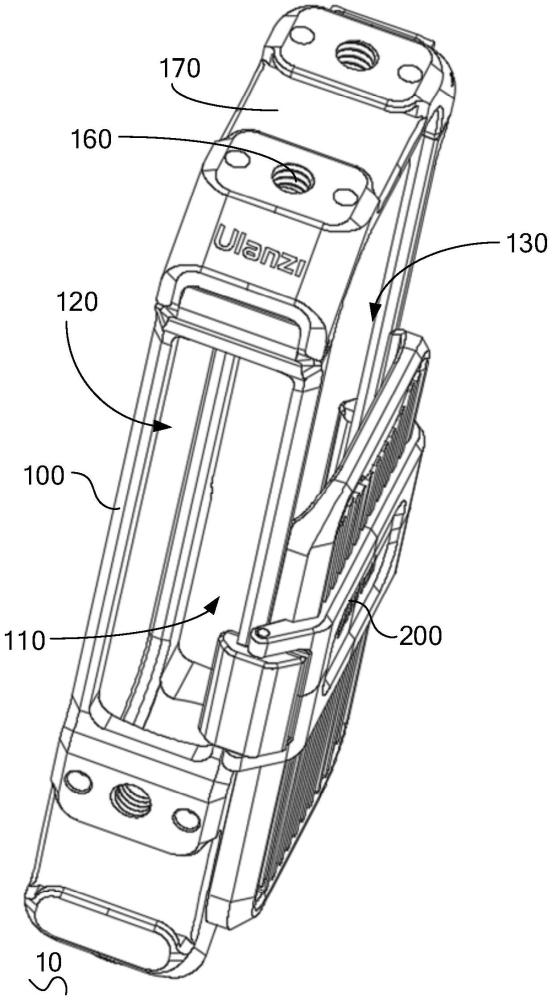

3、相機框，相機框設有相機容納空間、安裝敞口和散熱敞口，安裝敞口和散熱敞口均連通于相機容納空間，并分別位于相機框的相背兩側；以及

4、散熱結構，散熱結構可拆卸地位于散熱敞口。

5、其進一步的技術方案為，散熱結構設有第一卡扣、第二卡扣和散熱結構本體，第一卡扣和第二卡扣沿散熱結構本體的寬度方向分別設于散熱結構本體的兩側，相機框設有第一配合部和第二配合部，第一卡扣與第一配合部卡扣配合，第二卡扣與第二配合部卡扣配合，以使散熱結構本體可拆卸地位于散熱敞口。

6、其進一步的技術方案為，第一配合部為第一筋條，第二配合部為第二筋條，第一卡扣設有第一卡槽，第二卡扣設有第二卡槽，第一筋條與第一卡槽卡扣配合，第二筋條與第二卡槽卡扣配合。

7、其進一步的技術方案為，第一配合部設有第一避讓缺口，第一避讓缺口用于避讓第一卡扣，第二配合部設有第二避讓缺口，第二避讓缺口用于避讓第二卡扣。

8、其進一步的技術方案為，散熱結構選自風扇、散熱片和水冷件的其中一種。

9、其進一步的技術方案為，相機框包括依次連接的第一側壁、第二側壁、第三側壁和第四側壁，第一側壁與第三側壁相對且間隔設置，第二側壁與第四側壁相對且間隔設置，第一側壁、第二側壁、第三側壁和第四側壁共同圍合形成相機容納空間，第一側壁、第二側壁、第三側壁和第四側壁一體成型。

10、其進一步的技術方案為，第一側壁設有第一鏤空通孔，第一鏤空通孔貫穿于第一側壁并連通于相機容納空間，第三側壁設有第二鏤空通孔，第二鏤空通孔貫穿于第三側壁并連通于相機容納空間。

11、其進一步的技術方案為，相機框設有螺紋安裝部，螺紋安裝部位于第一側壁、第二側壁、第三側壁或者第四側壁。

12、其進一步的技術方案為，相機框設有安裝通槽，安裝通槽位于第一側壁、第二側壁、第三側壁或者第四側壁。

13、第二方面，本申請還提供一種相機設備，包括上述的相機框組件和相機，相機可拆卸地位于相機容納空間。

14、本申請的有益效果是：區別于現有技術，本申請通過在相機框中設置相機容納空間，以及連通于相機容納空間的安裝敞口和散熱敞口，相機容納空間與安裝敞口和散熱敞口的連通設計，可以方便相機的安裝，并且散熱敞口直接連通相機容納空間，可以減少熱量傳遞的障礙，有利于熱量的快速導出，提高散熱效率。并且將散熱敞口設置在相機框的背面，與安裝相機的安裝敞口相背設置，使得散熱結構(如散熱片、風扇或水冷組件)可以不受相機安裝位置的影響，直接作用于相機發熱區域，提高散熱效率。同時，由于散熱結構可拆卸地位于散熱敞口，因此，用戶能夠根據實際拍攝環境和設備的發熱量，在散熱敞口處靈活更換不同的散熱模塊，或者可以在散熱敞口加裝其他輔助設備，提高相機使用的靈活性和擴展性，以滿足用戶的多樣化需求。

技術特征：

1.一種相機框組件，其特征在于，包括：

2.根據權利要求1所述的相機框組件，其特征在于，所述散熱結構設有第一卡扣、第二卡扣和散熱結構本體，所述第一卡扣和所述第二卡扣沿所述散熱結構本體的寬度方向分別設于所述散熱結構本體的兩側，所述相機框設有第一配合部和第二配合部，所述第一卡扣與所述第一配合部卡扣配合，所述第二卡扣與所述第二配合部卡扣配合，以使所述散熱結構本體可拆卸地位于所述散熱敞口。

3.根據權利要求2所述的相機框組件，其特征在于，所述第一配合部為第一筋條，所述第二配合部為第二筋條，所述第一卡扣設有第一卡槽，所述第二卡扣設有第二卡槽，所述第一筋條與所述第一卡槽卡扣配合，所述第二筋條與所述第二卡槽卡扣配合。

4.根據權利要求3所述的相機框組件，其特征在于，所述第一配合部設有第一避讓缺口，所述第一避讓缺口用于避讓所述第一卡扣，第二配合部設有第二避讓缺口，所述第二避讓缺口用于避讓所述第二卡扣。

5.根據權利要求1所述的相機框組件，其特征在于，所述散熱結構選自風扇、散熱片和水冷件的其中一種。

6.根據權利要求1所述的相機框組件，其特征在于，所述相機框包括依次連接的第一側壁、第二側壁、第三側壁和第四側壁，所述第一側壁與所述第三側壁相對且間隔設置，所述第二側壁與所述第四側壁相對且間隔設置，所述第一側壁、所述第二側壁、所述第三側壁和第四側壁共同圍合形成相機容納空間，所述第一側壁、所述第二側壁、所述第三側壁和第四側壁一體成型。

7.根據權利要求6所述的相機框組件，其特征在于，所述第一側壁設有第一鏤空通孔，所述第一鏤空通孔貫穿于所述第一側壁并連通于所述相機容納空間，所述第三側壁設有第二鏤空通孔，所述第二鏤空通孔貫穿于所述第三側壁并連通于所述相機容納空間。

8.根據權利要求6所述的相機框組件，其特征在于，所述相機框設有螺紋安裝部，所述螺紋安裝部位于所述第一側壁、所述第二側壁、所述第三側壁或者所述第四側壁。

9.根據權利要求6所述的相機框組件，其特征在于，所述相機框設有安裝通槽，所述安裝通槽位于所述第一側壁、所述第二側壁、所述第三側壁或者所述第四側壁。

10.一種相機設備，其特征在于，包括：

技術總結
本申請提供一種相機框組件及相機設備，包括：相機框，所述相機框設有相機容納空間、安裝敞口和散熱敞口，所述安裝敞口和所述散熱敞口均連通于所述相機容納空間，并分別位于所述相機框的相背兩側；以及散熱結構，所述散熱結構可拆卸地位于所述散熱敞口。本申請能夠在散熱敞口處靈活更換不同的散熱模塊，或者可以在散熱敞口加裝其他輔助設備，提高相機使用的靈活性和擴展性，以滿足用戶的多樣化需求。

技術研發人員：鄒青青,林光鍇,樊乃郡,周偉平
受保護的技術使用者：深圳市唯跡科技有限公司
技術研發日：20240626
技術公布日：2025/4/28
