本技術涉及攝影領域，尤其涉及一種柔光罩支撐卡盤。

背景技術：

1、攝影燈作為一種攝影輔助設備，因其在拍攝黑暗的物體上起到的輔助光源作用，可降低噪點的優點，被廣泛應用于各攝影場景中。

2、為使照出的光線更加柔和，攝影者常常會在光源的出光側加設一個柔光設備，柔光箱通過連接件連接多根傘骨以撐起柔光布，連接件同時連接光源以實現柔光效果。柔光箱要滿足在使用時撐開柔光布，不使用時收起柔光布的需求。

3、現有技術中的柔光罩的支撐卡盤雖然可以通過兩個可旋轉卡盤的轉動，實現柔光罩的方便打開及支撐，但存在收起時需要將卡盤整體拆卸的情況，從而造成柔光罩收起不方便的問題。

4、針對現有技術中的以上問題，目前還沒有一個有效的解決方法。

技術實現思路

1、為解決上述問題，本實用新型提供一種柔光罩支撐卡盤，通過縮小安裝座的尺寸，并使減小第二支撐環的寬度，以使第二支撐環可繞過安裝座的頂部，進而可以在不拆卸安裝座的情況下完成卡盤的打開及合起，以解決現有技術中柔光罩收起不方便的問題。

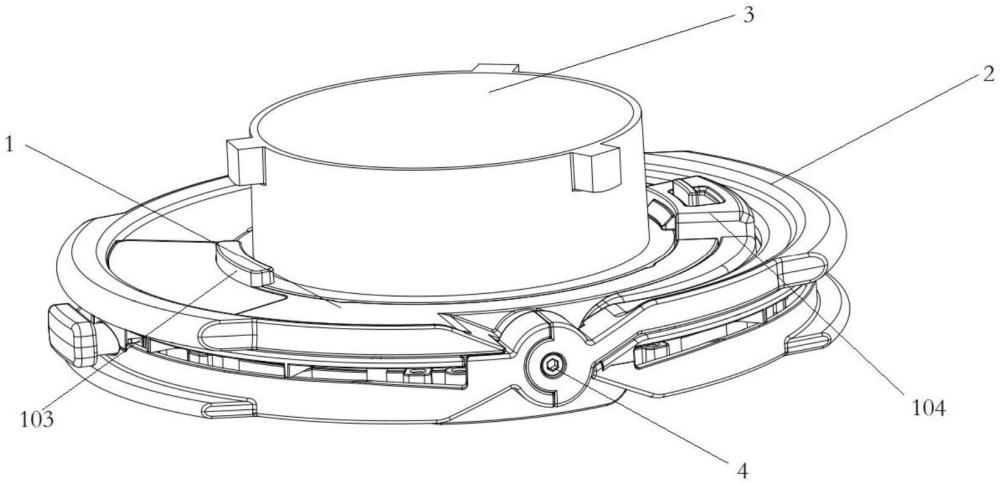

2、為達到上述目的，本實用新型提供了一種柔光罩支撐卡盤，包括：第一支撐環、第二支撐環及安裝座；所述第一支撐環的外圓中部兩側設有轉軸，內圓處設有安裝擋板；所述安裝擋板的第一安裝面設有安裝座；所述安裝座與所述第一支撐環可拆卸連接；所述第二支撐環的內圓中部兩側分別通過轉軸與所述第一支撐環活動連接，所述第二支撐環相對于第一支撐環旋轉時可繞過所述安裝座的頂部；多個柔光布支撐桿沿周向設于所述第一支撐環與所述第二支撐環的側壁中；當第一支撐環與所述第二支撐環處于合起狀態時，柔光罩打開；當第二支撐環與第一支撐環相對轉動時，柔光罩收起。

3、進一步可選的，所述第一支撐環用于連接所述安裝座的一面設有卡塊與活動卡扣，所述卡塊與活動卡扣相對設置；所述卡塊與所述安裝擋板間設有卡槽，當所述安裝座的底邊一側進入所述卡槽，另一側放置于所述第一安裝面時，所述活動卡扣對所述安裝座的底座上表面進行鎖定。

4、進一步可選的，所述活動擋板的第一安裝面設有頂珠；所述安裝座的安裝面設有周向均勻分布的頂珠槽。

5、進一步可選的，所述活動卡扣包括卡扣架、彈簧及鎖舌；所述卡扣架靠近所述第一支撐環的內圓側的寬度小于靠近外圓側的寬度；所述鎖舌包括一體成型的活動擋板及撥板，所述活動擋板的一端凸出所述卡扣架靠近第一支撐環的內圓一側，另一端與所述卡扣架的內側壁之間設有彈簧；所述撥板凸出所述卡扣架的上表面。

6、進一步可選的，所述彈簧為兩個。

7、進一步可選的，所述安裝擋板的第二安裝面設有吸附件。

8、進一步可選的，所述吸附件為磁鐵；所述磁鐵為弧形磁鐵，周向均勻分布在所述第一安裝面上。

9、進一步可選的，所述轉軸內設有阻尼結構。

10、進一步可選的，所述第一支撐環與第二支撐環的底面分別設有壓板。

11、進一步可選的，所述安裝擋板的第二安裝面向外側延伸有一圈圍邊；所述圍邊凸出所述第一支撐環與第二支撐環形成的底面。

12、上述技術方案具有如下有益效果：通過設計第二支撐環的避讓結構，使第二支撐環可繞過安裝座的頂部，進而實現在不拆卸安裝座的情況下即可完成柔光罩的收攏與撐起，提高用便捷性；通過將安裝座可拆卸的連接在第一支撐環的內圓中，提高拆裝速度以適應不同的情況。

技術特征：

1.一種柔光罩支撐卡盤，其特征在于，包括：

2.根據權利要求1所述的柔光罩支撐卡盤，其特征在于：

3.根據權利要求2所述的柔光罩支撐卡盤，其特征在于：

4.根據權利要求2所述的柔光罩支撐卡盤，其特征在于：

5.根據權利要求4所述的柔光罩支撐卡盤，其特征在于：

6.根據權利要求1所述的柔光罩支撐卡盤，其特征在于：

7.根據權利要求6所述的柔光罩支撐卡盤，其特征在于：

8.根據權利要求1所述的柔光罩支撐卡盤，其特征在于：所述轉軸內設有阻尼結構。

9.根據權利要求1所述的柔光罩支撐卡盤，其特征在于：所述第一支撐環與第二支撐環的底面分別設有壓板。

10.根據權利要求9所述的柔光罩支撐卡盤，其特征在于：所述安裝擋板的第二安裝面向外側延伸有一圈圍邊；

技術總結
本技術實施例公開了一種柔光罩支撐卡盤，包括：第一支撐環、第二支撐環及安裝座；所述第一支撐環的外圓中部兩側設有轉軸，內圓處設有安裝擋板；所述安裝擋板的第一安裝面設有安裝座；所述安裝座與所述第一支撐環可拆卸連接；所述第二支撐環的內圓中部兩側分別通過轉軸與所述第一支撐環活動連接，所述第二支撐環相對于第一支撐環旋轉時可繞過所述安裝座的頂部；多個柔光布支撐桿沿周向設于所述第一支撐環與所述第二支撐環的側壁中；當第一支撐環與所述第二支撐環處于合起狀態時，柔光罩打開；當第二支撐環與第一支撐環相對轉動時，柔光罩收起。提高了使用便捷性及使用性能。

技術研發人員：卞愛霞,雷緒龍
受保護的技術使用者：上海智匯電器有限公司
技術研發日：20240628
技術公布日：2025/4/28
