本技術涉及視力矯正，尤其涉及一種多功能拉遠鏡。

背景技術：

1、拉遠鏡是把原本近距離物體的物像移遠，從而實現減少近距離視物的目的。拉遠鏡的原理是把看近變成看遠，比如說把20-30厘米的近距離用眼拉遠到5米以上，這樣不動用眼睛的調節能力，不會造成近距離用眼的壓力。

2、但是現有的拉遠鏡只能實現將物鏡朝向目鏡的方向手動橫向拉近或拉遠，而對于身高較高或較矮的孩子，需要將拉遠鏡升高或下降一定距離，但是這種情況而言，有可能會導致目鏡反射的影像不清晰，可能會導致孩子的近視進一步加重。

3、例如，實用新型專利cn220650971u提出了“一種非連續調節式拉遠鏡”，其通過設置支撐臺，支撐臺上設有多個等間隔的調節位，多個調節位前后排布；物鏡的左右兩端均設有轉軸，轉軸上轉動設置有安裝座，裝配到位時，安裝座位于調節位上，通過多個調節位可實現物鏡一次調節便可達到用戶想要調整的位置。但是其只能實現物鏡水平方向的手動移動，手動調節時，目鏡與物鏡之間的距離無法準確調節，并且，在水平方向移動時，由于目鏡與物鏡之間的距離改變，也有可能會導致目鏡反射的物鏡的影像不清晰，從而導致孩子的近視進一步加重。

4、因此，目前亟需一種能夠使拉遠鏡的目鏡反射的影像更為清晰的拉遠鏡。

技術實現思路

1、(一)要解決的技術問題

2、鑒于現有技術的上述缺點、不足，本實用新型提供了一種多功能拉遠鏡，其解決了現有的拉遠鏡對于身高較高或較矮的孩子無法將物鏡升降，導致目鏡反射的影像更加清晰，進而導致孩子的近視進一步加重的技術問題。

3、(二)技術方案

4、為了達到上述目的，本實用新型采用的主要技術方案包括：

5、本實用新型提供一種多功能拉遠鏡，包括安裝板、與所述安裝板的兩端連接的兩個側板、安裝于所述安裝板的內壁上的目鏡、與所述目鏡相對設置且有一定間隔的物鏡和設置在所述側板相對內壁上的橫移裝置和升降裝置；所述物鏡的兩端，通過所述橫移裝置和所述升降裝置連接于所述側板；所述升降裝置通過導軌與所述橫移裝置的相對側的側壁連接且所述升降裝置設有兩個，所述物鏡的兩端分別與兩個所述升降裝置的相對側的側壁可轉動地連接；所述橫移裝置能夠帶動所述升降裝置和所述目鏡朝向所述目鏡靠近或遠離的方向橫向移動，所述升降裝置能夠帶動所述物鏡豎向升降，以改變所述物鏡與讀寫平臺之間的豎向距離。

6、優選地，所述橫移裝置包括第一電機、第一螺紋桿、第一移動塊和第一固定件；所述第一電機固定安裝于所述側板的內壁上，所述第一螺紋桿與所述第一電機的輸出端固定連接，所述第一移動塊套設于所述第一螺紋桿的外壁上，所述第一固定件固定安裝于所述側板的側壁且所述第一螺紋桿的遠離所述第一電機的一端穿過所述第一固定件；所述導軌設置于所述第一移動塊遠離所述側板的一側；所述第一電機能夠帶動所述第一螺紋桿轉動，以帶動所述第一移動塊和所述升降裝置沿著所述第一螺紋桿的軸線移動。

7、優選地，所述橫移裝置還包括兩個第一限位開關；所述第一固定件為l型且所述l型的開口朝向所述第一電機，一個所述第一限位開關固定安裝于所述第一固定件的水平段的頂壁上且位于所述第一螺紋桿的下方；另一個所述第一限位開關通過安裝架固定安裝于所述第一電機的上方，所述兩個第一限位開關均朝向所述第一移動塊設置。

8、優選地，所述橫移裝置還包括第一u型光耦；所述第一u型光耦通過連接件固定安裝于所述側板的內壁上且所述u型光耦的開口朝向所述物鏡；所述第一螺紋桿的遠離所述第一電機的一端固定安裝有第一固定環，所述第一固定環固定安裝于所述第一螺紋桿的遠離所述第一電機的一端且所述第一固定環與所述第一固定件之間具有間隔，所述第一固定環包括第一環形圓柱和第一直板，所述第一直板的一側側壁與所述第一環形圓柱的一端連接，所述第一直板的一端位于所述u型光耦的開口內，用于測量所述第一移動塊的移動距離。

9、優選地，所述升降裝置包括第二電機、第二螺紋桿、第二移動塊、第二固定件和軌道組件；所述軌道組件安裝于所述側板的內壁上，所述第二電機和所述第二固定件均與所述軌道組件可移動地連接，所述第二移動塊的靠近所述第一移動塊的一側通過所述導軌與所述第一移動塊可移動地連接且所述導軌與所述第一移動塊的移動方向垂直；所述第二螺紋桿與所述第二電機的輸出端連接且所述第二螺紋桿與所述第一螺紋桿垂直，所述第二移動塊套設于所述第二螺紋桿上，所述第二固定件通過所述軌道組件固定安裝于所述側板的內壁上且所述第二螺紋桿的遠離所述第二電機的一端穿過所述第二固定件。

10、優選地，所述升降裝置還包括兩個第二限位開關；一個所述第二限位開關與所述第二電機的側壁連接；所述第二固定件為l型且所述l型的開口朝向所述目鏡，另一個所述第二限位開關安裝于所述第二固定件的水平段的頂壁上且位于所述第二螺紋桿與所述第二固定件的豎直段之間；所述兩個第二限位開關均朝向所述第二移動塊設置。

11、優選地，所述升降裝置還包括第二u型光耦；所述第二u型光耦的頂壁與所述第二固定件的底壁固定連接，所述第二u型光耦的開口朝向所述物鏡；所述第二螺紋桿的遠離所述第二電機的一端固定安裝有第二固定環且所述第二固定環位于所述第二固定件的下方且具有間隔，所述第二固定環包括第二環形圓柱和第二直板，所述第二直板的一側側壁與所述第二環形圓柱的一端連接，所述第二直板的一端置于所述第二u型光耦的開口內，用于測量所述第二移動塊的移動距離。

12、優選地，所述軌道組件包括第一軌道和第二軌道且所述第一軌道和所述第二軌道均為可伸縮軌道；所述第一軌道和所述第二軌道分別對應所述第二電機和所述第二固定件，所述第一軌道和所述第二軌道均通過安裝座固定連接于所述側板的內壁上。

13、優選地，還包括顯示屏、計時器和揚聲器；所述顯示屏安裝于所述安裝板上的遮光罩上且所述顯示屏的顯示方向朝向所述物鏡，所述計時器和所述揚聲器均安裝于所述顯示屏上；所述顯示屏、所述計時器和所述揚聲器之間電連接。

14、優選地，所述多功能拉遠鏡還包括攝像頭，所述攝像頭內嵌于所述顯示屏內。

15、(三)有益效果

16、本實用新型的有益效果是：

17、本實用新型提供一種多功能拉遠鏡，通過在兩個側板上安裝兩個橫移裝置和兩個升降裝置，橫移裝置能夠帶動物鏡橫向移動，以改變目鏡與物鏡之間的距離，從而改變目鏡的像距的改變，從而能夠改變反射的影像的距離，進而實現改變孩子對于不同的影像看到的距離和大小。兩個升降裝置能夠在兩個橫移裝置的基礎上實現對物鏡的升降，從而改變物鏡與讀寫平臺之間的距離，其不僅能夠?qū)崿F(xiàn)對物鏡呈現的影像反射至目鏡上的影像的清晰度進行改變，并且，還能夠?qū)崿F(xiàn)對目鏡的像距進行改變，從而使本讀寫器更適用于不用身高或不同年齡段的孩子使用，避免孩子的近視進一步加重。本實用新型通過設置橫移裝置和升降裝置，能夠有效地改變目鏡呈現的影像的清晰度，還能夠使目鏡呈現的像距進行改變，從而適應不同年齡段和不同身高的孩子使用。

技術特征：

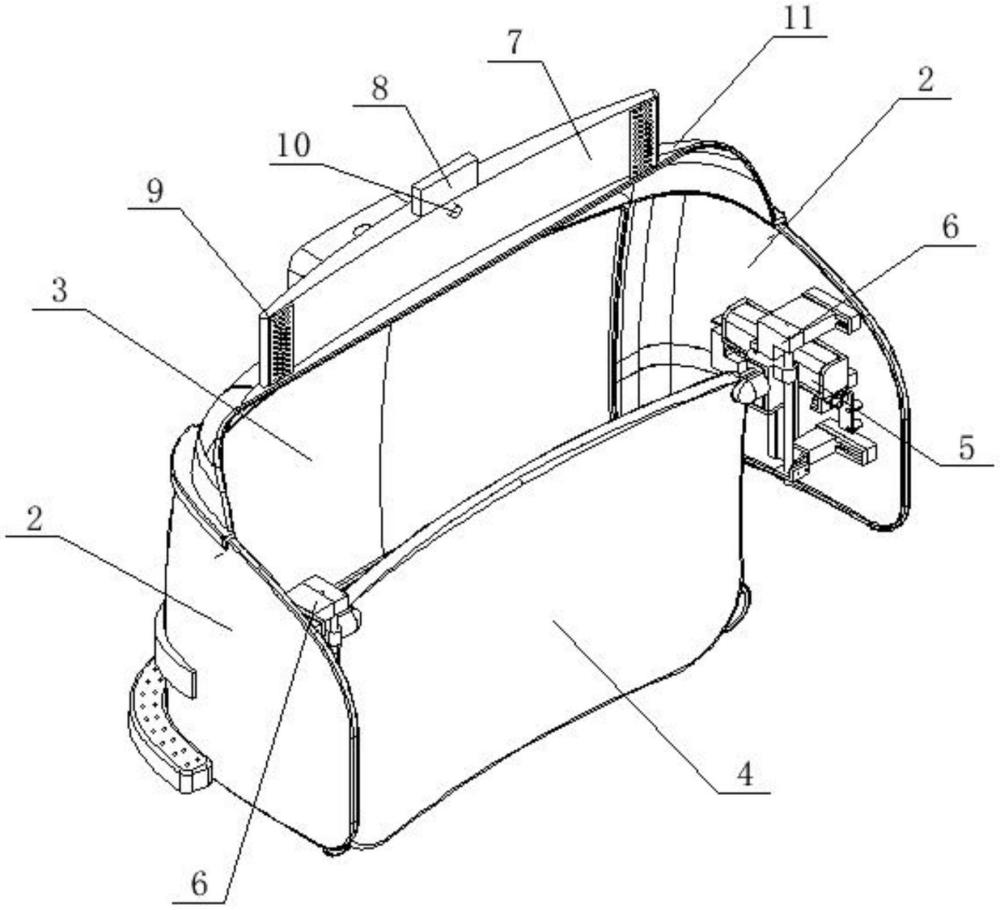

1.一種多功能拉遠鏡，包括安裝板(1)、與所述安裝板(1)的兩端連接的兩個側板(2)、安裝于所述安裝板(1)的內壁上的目鏡(3)和與所述目鏡(3)相對設置且有一定間隔的物鏡(4)，其特征在于，還包括設置在所述側板(2)相對內壁上的橫移裝置(5)和升降裝置(6)；所述物鏡(4)的兩端，通過所述橫移裝置(5)和所述升降裝置(6)連接于所述側板(2)；

2.如權利要求1所述的一種多功能拉遠鏡，其特征在于：

3.如權利要求2所述的一種多功能拉遠鏡，其特征在于：

4.如權利要求3所述的一種多功能拉遠鏡，其特征在于：

5.如權利要求2所述的一種多功能拉遠鏡，其特征在于：

6.如權利要求5所述的一種多功能拉遠鏡，其特征在于：

7.如權利要求6所述的一種多功能拉遠鏡，其特征在于：

8.如權利要求7所述的一種多功能拉遠鏡，其特征在于：

9.如權利要求1所述的一種多功能拉遠鏡，其特征在于：

10.如權利要求9所述的一種多功能拉遠鏡，其特征在于：

技術總結
本技術涉及視力矯正技術領域，尤其涉及一種多功能拉遠鏡。本技術包括安裝板、與安裝板的兩端連接的兩個側板、安裝于安裝板的內壁上的目鏡、與目鏡相對設置且有一定間隔的物鏡和設置在側板相對內壁上的橫移裝置和升降裝置；物鏡的兩端，通過橫移裝置和升降裝置連接于側板；升降裝置通過導軌與橫移裝置的相對側的側壁連接且升降裝置設有兩個，物鏡的兩端分別與兩個升降裝置的相對側的側壁可轉動地連接；橫移裝置能夠帶動升降裝置和目鏡朝向目鏡靠近或遠離的方向橫向移動，升降裝置能夠帶動物鏡豎向升降。本技術通過設置橫移裝置和升降裝置，能夠有效地改變目鏡呈現的影像的清晰度，還能夠使目鏡呈現的像距進行改變。

技術研發人員：田磊,接英,葉芙蓉,張照程,唐萍
受保護的技術使用者：首都醫科大學附屬北京同仁醫院
技術研發日：20240801
技術公布日：2025/4/28
