本技術涉及顯示，尤其涉及一種反射式顯示面板、顯示裝置。

背景技術：

1、隨著顯示技術的發展，顯示面板的應用也越來越廣泛，相應的對顯示面板的要求也越來越高。

2、相關技術中，膽甾相反射式顯示面板因其具有低功耗和不傷眼等優勢，被廣泛應用于電子閱讀器(如電子書、電子報紙等)或其它電子元件(如價格標簽等)。

3、然而，相關技術中的膽甾相反射式顯示面板在環境較暗時無法顯示，加入前置光源后又存在景深問題。

技術實現思路

1、本實用新型提供了一種反射式顯示面板、顯示裝置，以使得反射式顯示面板既能夠在環境光較暗時顯示，又不存在景深問題。

2、根據本實用新型的一方面，提供了一種反射式顯示面板，所述反射式顯示面板包括：

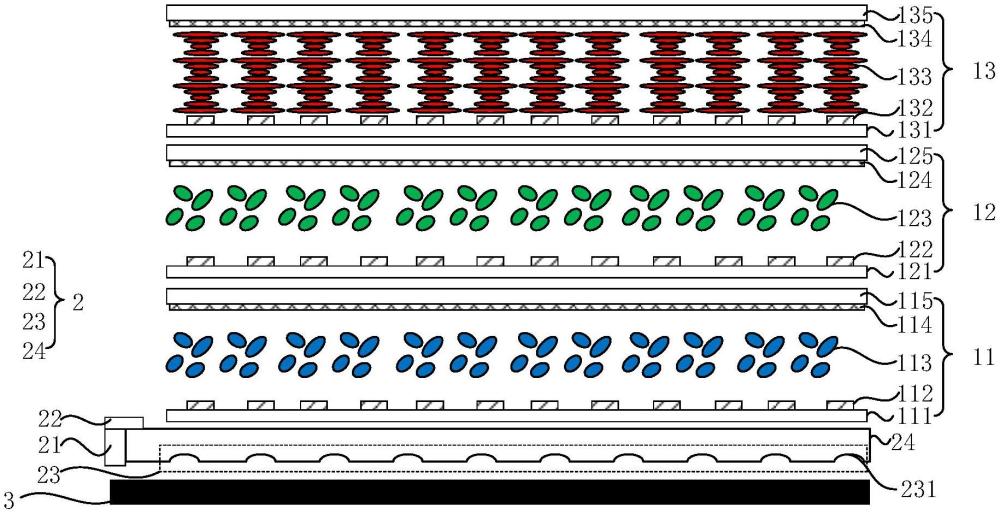

3、背光模組和依次層疊于所述背光模組上的第一液晶盒、第二液晶盒和第三液晶盒；

4、所述第一液晶盒包括第一陣列基板、與所述第一陣列基板相對的第一對置基板以及設置于所述第一陣列基板和所述第一對置基板之間的第一膽甾相液晶層；所述第一膽甾相液晶層用于在反射態時反射第一顏色的光；

5、所述第二液晶盒包括第二陣列基板、與所述第二陣列基板相對的第二對置基板以及設置于所述第二陣列基板與所述第二對置基板之間的第二膽甾相液晶層；所述第二膽甾相液晶層用于在反射態時反射第二顏色的光；

6、所述第三液晶盒包括第三陣列基板、與所述第三陣列基板相對的第三對置基板以及設置于所述第三陣列基板與所述第三對置基板之間的第三膽甾相液晶層；所述第三膽甾相液晶層用于在反射態時反射第三顏色的光；

7、所述背光模組由所述第一液晶盒的背光面向所述第一液晶盒出射背光。

8、可選地，所述反射式顯示面板還包括光吸收層，所述光吸收層設置于所述背光模組遠離所述第一液晶盒的一側。

9、可選地，所述反射式顯示面板還包括光反射層，所述光反射層設置于所述背光模組背離所述液晶盒的一側。

10、可選地，所述背光模組包括：

11、光源、導光板和網點組件；

12、所述導光板設置于所述第一液晶盒的背光面，所述光源設置于所述導光板的入光端，所述網點組件包括設置于所述導光板遠離所述第一液晶盒一面的多個網點。

13、可選地，所述第一液晶盒包括預設基板；其中，所述預設基板為第一陣列基板和第一對置基板中遠離所述反射式顯示面板的顯示面的基板；

14、所述背光模組包括光源、導光板和網點組件，所述光源設置于所述導光板的入光端，所述網點組件包括設置于所述導光板遠離所述反射式顯示面板的顯示面一面的多個網點；所述預設基板復用所述導光板。

15、可選地，所述背光模組還包括柔性電路板，所述柔性電路板的一端所述光源電連接，所述柔性電路板的另一端綁定于所述導光板上。

16、可選地，所述第一陣列基板上設置有多個第一像素電極，所述第一對置基板上設置有與所述第一像素電極配合的第一公共電極；

17、所述第二陣列基板上設置有多個第二像素電極，所述第二對置基板上設置有與所述第二像素電極配合的第二公共電極；

18、所述第三陣列基板上設置有多個第三像素電極，所述第三對置基板上設置有與所述第三像素電極配合的第三公共電極。

19、可選地，所述第一顏色、所述第二顏色和所述第三顏色均選自紅色、綠色和藍色，且所述第一顏色、所述第二顏色和所述第三顏色各不相同。

20、可選地，所述反射式顯示面板還包括光傳感器和處理器，所述光傳感器用于采集環境光的強度，所述處理器與所述光傳感器及所述背光模組電連接，所述處理器用于根據所述環境光的強度控制所述背光模組的狀態。

21、根據本實用新型的另一方面，提供了一種顯示裝置，所述顯示裝置包括如上所述的反射式顯示面板。

22、本實用新型實施例的技術方案，采用的反射式顯示面板包括：背光模組和依次層疊于背光模組上的第一液晶盒、第二液晶盒和第三液晶盒；第一液晶盒包括第一陣列基板、與第一陣列基板相對的第一對置基板以及設置于第一陣列基板和第一對置基板之間的第一膽甾相液晶層；第一膽甾相液晶層用于在反射態時反射第一顏色的光；第二液晶盒包括第二陣列基板、與第二陣列基板相對的第二對置基板以及設置于第二陣列基板與第二對置基板之間的第二膽甾相液晶層；第二膽甾相液晶層用于在反射態時反射第二顏色的光；第三液晶盒包括第三陣列基板、與第三陣列基板相對的第三對置基板以及設置于第三陣列基板與第三對置基板之間的第三膽甾相液晶層；第三膽甾相液晶層用于在反射態時反射第三顏色的光；背光模組由第一液晶盒的背光面向第一液晶盒出射背光。通過設置背光模組，在環境光較暗時，為反射式顯示面板提供背光，使得反射式顯示面板在環境較暗時仍可以顯示。另外，背光模組由液晶盒的背光面向液晶盒提供背光，還可以改善景深問題，提升顯示效果。

23、應當理解，本部分所描述的內容并非旨在標識本實用新型的實施例的關鍵或重要特征，也不用于限制本實用新型的范圍。本實用新型的其它特征將通過以下的說明書而變得容易理解。

技術特征：

1.一種反射式顯示面板，其特征在于，所述反射式顯示面板包括：

2.根據權利要求1所述的反射式顯示面板，其特征在于，所述反射式顯示面板還包括光吸收層，所述光吸收層設置于所述背光模組遠離所述第一液晶盒的一側。

3.根據權利要求1所述的反射式顯示面板，其特征在于，所述反射式顯示面板還包括光反射層，所述光反射層設置于所述背光模組背離所述液晶盒的一側。

4.根據權利要求1所述的反射式顯示面板，其特征在于，所述背光模組包括：

5.根據權利要求1所述的反射式顯示面板，其特征在于，所述第一液晶盒包括預設基板；其中，所述預設基板為第一陣列基板和第一對置基板中遠離所述反射式顯示面板的顯示面的基板；

6.根據權利要求4或5所述的反射式顯示面板，其特征在于，所述背光模組還包括柔性電路板，所述柔性電路板的一端所述光源電連接，所述柔性電路板的另一端綁定于所述導光板上。

7.根據權利要求1所述的反射式顯示面板，其特征在于，

8.根據權利要求1所述的反射式顯示面板，其特征在于，所述第一顏色、所述第二顏色和所述第三顏色均選自紅色、綠色和藍色，且所述第一顏色、所述第二顏色和所述第三顏色各不相同。

9.根據權利要求1所述的反射式顯示面板，其特征在于，所述反射式顯示面板還包括光傳感器和處理器，所述光傳感器用于采集環境光的強度，所述處理器與所述光傳感器及所述背光模組電連接，所述處理器用于根據所述環境光的強度控制所述背光模組的狀態。

10.一種顯示裝置，其特征在于，所述顯示裝置包括權利要求1-9任一項所述的反射式顯示面板。

技術總結
本技術公開了一種反射式顯示面板、顯示裝置，反射式顯示面板包括：背光模組和依次層疊于背光模組上的第一液晶盒、第二液晶盒和第三液晶盒；第一液晶盒包括第一陣列基板、第一對置基板以及第一膽甾相液晶層；第一膽甾相液晶層用于在反射態時反射第一顏色的光；第二液晶盒包括第二陣列基板、第二對置基板以及第二膽甾相液晶層；第二膽甾相液晶層用于在反射態時反射第二顏色的光；第三液晶盒包括第三陣列基板、第三對置基板以及第三膽甾相液晶層；第三膽甾相液晶層用于在反射態時反射第三顏色的光；背光模組由第一液晶盒的背光面向第一液晶盒出射背光。本技術的反射式顯示面板既能夠在環境光較暗時顯示，又不存在景深問題。

技術研發人員：鐘德鎮,牛孝思,顧小祥
受保護的技術使用者：昆山龍騰光電股份有限公司
技術研發日：20240801
技術公布日：2025/4/28
