本發明屬于曝光與投影，具體設計一種勻光棒固定及調節裝置。

背景技術：

1、在曝光投影技術中，光源產生的出射光一般都不夠均勻，無法滿足高質量成像的需求。因此，通常會在光源的出射光的傳播路徑上增加勻光棒進行勻光。而勻光棒的安裝固定及調節方式，對勻光效果有較大的影響。

技術實現思路

1、本發明提供一種勻光光棒調節及固定裝置，以克服現有固定及調節過程中出現勻光效果不佳的問題。

2、為實現上述目標，本發明采用如下技術方案。

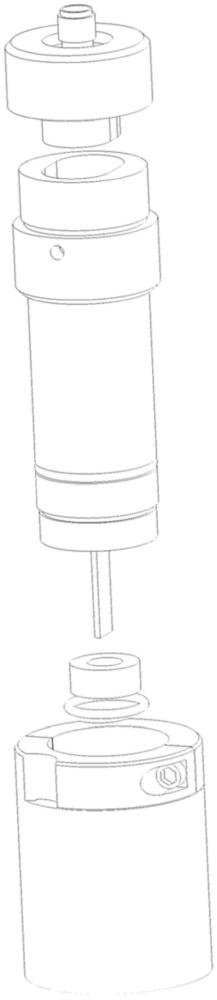

3、一種勻光棒固定及調節裝置，包括光棒固定裝置與調節裝置。光棒固定裝置包括固定鏡筒、勻光棒、光棒限位以及固定膠圈。光棒安裝于固定鏡筒中，通過膠粘，將光棒前端與鏡筒固定，光棒限位及固定膠圈安裝于光棒末端。光棒調節裝置包括密封膠圈、擰緊螺絲以及調節鏡筒，調節鏡筒通過精密螺紋與固定鏡筒連接。調節鏡筒與固定鏡筒間設有密封膠圈。擰緊螺絲起調節后固定作用。

4、進一步地，所述的固定鏡筒與光棒限位設有矩形定位孔，定位孔四個角分別開設圓形通孔，與光棒配合部分，均為細小凸點。

5、進一步地，所述光棒固定裝置，將光棒前端穿入固定鏡筒矩形孔內，在與光棒配合的小凸點處，涂抹少量膠水，實現對光棒的固定。

6、進一步地，所述光棒限位穿入光棒末端，落于固定鏡筒內，將固定膠圈塞入固定鏡筒的凹槽內，在避免破壞光棒的同時，將光棒限位安裝于固定鏡筒內。

7、進一步地，所述密封膠圈安裝于固定鏡筒凹槽內。

8、進一步地，所述調節鏡筒上設有精密螺紋與配合導向，調節鏡筒通過精密螺紋與固定鏡筒連接。

9、進一步地，所述光棒調節裝置，通過旋轉固定鏡筒，即可實現光棒精密的前后移動，配合導向用以控制調節過程中光棒與后組光學系統的同心度。

10、進一步地，所述光棒調節裝置，在調節結束后，只需旋緊擰緊螺絲，即可固定光棒位置。

11、與現有技術相比，本發明在保證勻光效果的同時，實現了光棒的精密調節，固定鏡筒上的密封膠圈，保證了調節過程中的密封性能，避免了灰塵通過調節裝置，進入鏡筒，污染后組光學系統。

技術特征：

1.一種勻光棒固定及調節裝置，包括光棒固定裝置與調節裝置。光棒固定裝置包括固定鏡筒、勻光棒、光棒限位以及固定膠圈。光棒安裝于固定鏡筒中，通過膠粘，將光棒前端與鏡筒固定，光棒限位及固定膠圈安裝于光棒末端。光棒調節裝置包括密封膠圈、擰緊螺絲以及調節鏡筒，調節鏡筒通過精密螺紋與固定鏡筒連接。調節鏡筒與固定鏡筒間設有密封膠圈。擰緊螺絲起調節后固定作用。

2.根據權利要求1所述的光棒固定裝置，其特征在于：所述的固定鏡筒與光棒限位設有矩形定位孔，定位孔四個角分別開設圓形通孔，與光棒配合部分，均為細小凸點。

3.根據權利要求1所述的光棒固定裝置，其特征在于：所述光棒前端穿入固定鏡筒矩形孔內，在與光棒配合的小凸點處，涂抹少量膠水，實現對光棒的固定。

4.根據權利要求1所述的光棒固定裝置，其特征在于：所述光棒限位穿入光棒末端，落于固定鏡筒內，將固定膠圈塞入固定鏡筒的凹槽內，在避免破壞光棒的同時，將光棒限位安裝于固定鏡筒內。

5.根據權利要求1所述的光棒調節裝置，其特征在于：所述密封膠圈安裝于固定鏡筒凹槽內。

6.根據權利要求1所述的光棒調節裝置，其特征在于：所述調節鏡筒上設有精密螺紋與配合導向，調節鏡筒通過精密螺紋與固定鏡筒連接。

7.根據權利要求1所述的光棒調節裝置，其特征在于：所述光棒調節裝置，通過旋轉固定鏡筒，即可實現光棒精密的前后移動，配合導向用以控制調節過程中光棒與后組光學系統的同心度。

8.根據權利要求1所述的光棒調節裝置，其特征在于：所述光棒調節裝置，在調節結束后，只需旋緊擰緊螺絲，即可固定光棒位置。

技術總結
本發明公開了一種勻光棒固定及調節裝置，包括光棒固定裝置與調節裝置。光棒固定裝置包括固定鏡筒、勻光棒、光棒限位以及固定膠圈。光棒安裝于固定鏡筒中，通過膠粘，將光棒前端與鏡筒固定，光棒限位及固定膠圈安裝于光棒末端，與光棒接觸部分，均為細小凸臺，在不破壞光棒全反射的前提下，實現了對勻光棒的固定。光棒調節裝置包括密封膠圈、擰緊螺絲以及調節鏡筒，調節鏡筒通過精密螺紋與固定鏡筒連接，實現了光棒的精密調節。調節鏡筒與固定鏡筒間設有密封膠圈，防止灰塵通過縫隙進入鏡筒。擰緊螺絲起調節后固定作用。

技術研發人員：趙佳星,朱菁,胡昊明,杜昆
受保護的技術使用者：上海鐳燦光學有限公司
技術研發日：
技術公布日：2025/4/28
