本申請涉及紙箱加工，具體涉及限位導料機構及紙箱印刷機。

背景技術：

1、紙箱，是應用最廣泛的包裝制品，按用料不同，有瓦楞紙箱、單層紙板箱等，由于其質量輕、成本低，具有一定的抗壓減震的效果，因此廣泛應用于各類的包裝制品，通常需要在紙箱外表面印刷圖案或文字，以標明內部產品的型號和種類，以便于對內部產品進行分類，因此，會采用印刷機對紙箱進行印刷；

2、現有的為了確保印刷效率，通常采用傳輸帶對紙箱進行傳輸印刷，工作人員將紙箱放置在傳輸帶上，在傳送的過程中，可能因為工作人員放置的關系，導致紙箱板歪斜，進而導致印刷的不準確，現有的也采用兩個導向板對傳輸的紙箱進行限位導向，但是紙箱板本身是多層紙板制作而成，紙箱板的端面摩擦力較大，其端面與導向板接觸摩擦力大，導致其傳輸容易出現卡頓，使得其傳輸不夠勻速順暢，尤其是對于一些采用噴涂印刷的印刷機而言，其傳輸不夠勻速，使得其印刷效果差，因此，本申請提出限位導料機構及紙箱印刷機。

技術實現思路

1、本申請的目的在于：為解決現有的采用導向板對紙箱進行傳輸導向，受摩擦力影響使得紙箱傳輸不夠勻速順暢，使得印刷效果差的問題，本申請提供了限位導料機構及紙箱印刷機。

2、本申請為了實現上述目的具體采用以下技術方案：

3、本申請目的之一提出限位導料機構，包括機架、兩個分別轉動設置在機架兩端的傳輸輥以及傳動繞設在兩個傳輸輥上的傳輸帶，還包括：

4、限位機構，包括設置在機架上的安裝架，所述安裝架的內壁相對側均設置有支板，所述支板的一端轉動設置有第一轉桿，另一端設置有軸桿，所述軸桿上鉸接有活動板，所述活動板的自由端轉動設置有第二轉桿，所述第一轉桿、軸桿以及第二轉桿上傳動繞設有導向帶，所述機架上設置有用于驅動兩個第一轉桿同步反向轉動的第一驅動件，所述機架上設置有第二驅動件，其用于驅動兩個活動板繞鉸接點同步反向搖擺；

5、兩個調節件，分別設置在機架的兩側，且用于分別對兩個導向帶張緊調節。

6、進一步地，所述第一驅動件包括轉動設置在安裝架上的轉軸，所述轉軸上固設有兩個傳動錐齒輪，兩個所述第一轉桿上均固設有從動錐齒輪且兩個從動錐齒輪分別與兩個傳動錐齒輪齒牙嚙合，所述轉軸與其中一個傳輸輥連接有皮帶輪組件。

7、進一步地，所述第二驅動件包括設置在安裝架上的安裝板，所述安裝板上滑動貫穿有滑桿，所述滑桿的一端鉸接有兩個第一支桿，兩個第一支桿的自由端分別與兩個活動板鉸接，所述安裝板上設置有驅動電機，所述驅動電機的輸出軸固設有圓盤，所述滑桿的另一端鉸接有第二支桿，第二支桿的自由端與圓盤偏心鉸接。

8、進一步地，所述調節件包括設置在機架上的固定板，所述固定板上滑動設置有調節桿，所述調節桿的一端轉動設置有調節輪，導向帶傳動繞設在調節輪上，所述調節桿的另一端固設有限位板，所述限位板與固定板之間安裝有套設在調節桿上的彈簧。

9、進一步地，所述轉軸上固設有壓輪。

10、進一步地，所述壓輪包括固設在轉軸上的壓柱，所述壓柱的外表面設置有若干個呈環形陣列分布的弧形板。

11、進一步地，所述安裝架的一側設置有兩個連接桿，兩個所述連接桿的自由端轉動設置有導桿，所述導桿和轉軸之間傳動繞設有兩個壓料帶，兩個壓料帶分別位于壓輪的兩端。

12、本申請目的之二提出紙箱印刷機，包括上述的限位導料機構，還包括設置在機架上的門形架，所述門形架的內底壁設置有噴涂印刷機構。

13、本申請的有益效果如下：

14、在本申請中，在安裝架上設置兩個支板，在支板上通過軸桿鉸接活動板，支板和活動板上通過第一轉桿、第二轉桿以及軸桿傳動繞設導向帶，紙箱板放置在傳輸帶上傳輸時，通過第二驅動件驅動兩個活動板繞鉸接點同步反向搖擺，對紙箱板進行撥動調節，將紙箱板修正至與傳輸帶對中的位置，兩個支板對紙箱板進行傳輸限位，紙箱板在修正和限位導向時均與導向帶接觸，既可以減少接觸摩擦力，又可以輔助其傳輸，紙箱板傳輸勻速穩定且順暢，從而確保其后續印刷效果。

技術特征：

1.限位導料機構，包括機架（1）、兩個分別轉動設置在機架（1）兩端的傳輸輥（2）以及傳動繞設在兩個傳輸輥（2）上的傳輸帶（3），其特征在于，還包括：

2.根據權利要求1所述的限位導料機構，其特征在于，所述第一驅動件（408）包括轉動設置在安裝架（401）上的轉軸（4081），所述轉軸（4081）上固設有兩個傳動錐齒輪（4082），兩個所述第一轉桿（403）上均固設有從動錐齒輪（4083）且兩個從動錐齒輪（4083）分別與兩個傳動錐齒輪（4082）齒牙嚙合，所述轉軸（4081）與其中一個傳輸輥（2）連接有皮帶輪組件（4084）。

3.根據權利要求1所述的限位導料機構，其特征在于，所述第二驅動件（409）包括設置在安裝架（401）上的安裝板（4091），所述安裝板（4091）上滑動貫穿有滑桿（4092），所述滑桿（4092）的一端鉸接有兩個第一支桿（4093），兩個第一支桿（4093）的自由端分別與兩個活動板（405）鉸接，所述安裝板（4091）上設置有驅動電機（4094），所述驅動電機（4094）的輸出軸固設有圓盤（4095），所述滑桿（4092）的另一端鉸接有第二支桿（4096），第二支桿（4096）的自由端與圓盤（4095）偏心鉸接。

4.根據權利要求1所述的限位導料機構，其特征在于，所述調節件（5）包括設置在機架（1）上的固定板（501），所述固定板（501）上滑動設置有調節桿（502），所述調節桿（502）的一端轉動設置有調節輪（503），導向帶（407）傳動繞設在調節輪（503）上，所述調節桿（502）的另一端固設有限位板（504），所述限位板（504）與固定板（501）之間安裝有套設在調節桿（502）上的彈簧（505）。

5.根據權利要求2所述的限位導料機構，其特征在于，所述轉軸（4081）上固設有壓輪（6）。

6.根據權利要求5所述的限位導料機構，其特征在于，所述壓輪（6）包括固設在轉軸（4081）上的壓柱（601），所述壓柱（601）的外表面設置有若干個呈環形陣列分布的弧形板（602）。

7.根據權利要求5所述的限位導料機構，其特征在于，所述安裝架（401）的一側設置有兩個連接桿（7），兩個所述連接桿（7）的自由端轉動設置有導桿（8），所述導桿（8）和轉軸（4081）之間傳動繞設有兩個壓料帶（9），兩個壓料帶（9）分別位于壓輪（6）的兩端。

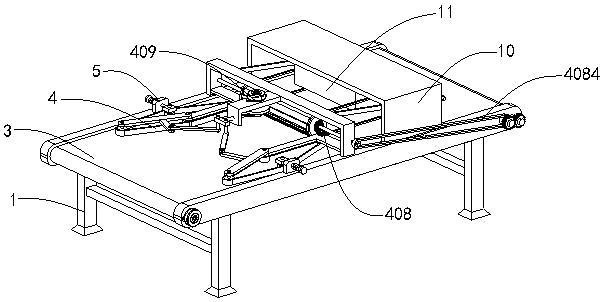

8.紙箱印刷機，其特征在于，包括如權利要求1-7任意一項所述的限位導料機構，還包括設置在機架（1）上的門形架（10），所述門形架（10）的內底壁設置有噴涂印刷機構（11）。

技術總結
本申請公開了限位導料機構及紙箱印刷機，涉及紙箱加工技術領域；本申請包括機架、兩個分別轉動設置在機架兩端的傳輸輥以及傳動繞設在兩個傳輸輥上的傳輸帶，還包括：限位機構，包括設置在機架上的安裝架；本申請在安裝架上設置兩個支板，在支板上通過軸桿鉸接活動板，支板和活動板上通過第一轉桿、第二轉桿以及軸桿傳動繞設導向帶，紙箱板放置在傳輸帶上傳輸時，通過第二驅動件驅動兩個活動板繞鉸接點同步反向搖擺，對紙箱板進行撥動調節，將紙箱板修正至與傳輸帶對中的位置，兩個支板對紙箱板進行傳輸限位，紙箱板在修正和限位導向時均與導向帶接觸，既可以減少接觸摩擦力，又可以輔助其傳輸，紙箱板傳輸勻速穩定且順暢。

技術研發人員：曾小平,廖洪軍,易思軍,程剛,周兵,宋興云,劉杰
受保護的技術使用者：宜賓四合宜包裝有限公司
技術研發日：20240807
技術公布日：2025/4/28
