本技術涉及茶幾，尤其涉及一種穩定性高的茶幾。

背景技術：

1、茶幾是放置茶具等用的家具，一般分方形、矩形兩種，比桌子小，高度與扶手椅的扶手相當，通常情況下是兩把椅子中間夾一茶幾，用以放杯盤茶具，故名茶幾，茶幾往往放置于一對扶手椅之間成套使用，成套陳設在廳堂兩側，多見擺放于客廳，傳統的茶幾大多擺放于客廳作為裝飾品，有的茶幾為了美觀將茶幾板設置于茶幾座的側面，而茶幾座采用木質材料，重量較輕，導致茶幾板上和茶幾板邊緣放置較重物品后，使得茶幾容易發生傾倒的情況，從而降低使用效果。

技術實現思路

1、本實用新型的目的是為了解決現有技術中存在的缺點，而提出的一種穩定性高的茶幾。

2、為了實現上述目的，本實用新型采用了如下技術方案：一種穩定性高的茶幾，包括茶桌板，所述茶桌板底部固定連接有兩個l形支撐腿，兩個所述l形支撐腿之間固定連接有盛放板，所述l形支撐腿一端滑動連接有連接延伸板，所述連接延伸板末端固定連接有連接墊，所述l形支撐腿頂部開設有連接槽，所述連接槽內部滑動連接有連接滑塊，所述連接滑塊一端固定連接有連接套塊，所述連接滑塊另一端與其相對應的連接延伸板固定連接，所述l形支撐腿頂部連接有調節所述連接套塊進行移動的連接組件；

3、所述連接墊頂部轉動連接有固定轉軸，所述固定轉軸末端固定連接有固定板，所述固定轉軸側壁開設有多個定位插孔，所述固定板頂部連接有固定組件，所述連接墊頂部連接有定位組件。

4、作為上述技術方案的進一步描述：

5、所述連接組件包括與l形支撐腿頂部固定連接的連接支塊，所述連接支塊表面轉動連接有連接螺桿，所述連接螺桿末端貫穿l形支撐腿并固定連接有連接轉塊。

6、作為上述技術方案的進一步描述：

7、所述連接螺桿外側壁與其相對應的連接套塊螺紋連接，所述連接轉塊外側壁開設有連接環槽，所述連接環槽內壁開設有多個安裝孔，所述l形支撐腿表面連接有安裝組件。

8、作為上述技術方案的進一步描述：

9、所述安裝組件包括與l形支撐腿表面固定連接的安裝凹塊，所述安裝凹塊內壁兩側之間轉動連接有安裝轉軸，所述安裝轉軸外側壁固定套接有安裝回形板，所述安裝回形板內部與連接轉塊活動卡接，所述安裝回形板表面開設有兩個安裝槽。

10、作為上述技術方案的進一步描述：

11、所述安裝槽內部滑動連接有安裝滑塊，所述安裝滑塊頂部通過安裝彈簧與安裝槽內頂部固定連接，兩個所述安裝滑塊之間固定連接有安裝橫板，所述安裝橫板外側壁兩側之間轉動連接有安裝掛環，所述安裝掛環底部固定連接有安裝插條。

12、作為上述技術方案的進一步描述：

13、所述固定組件包括貫穿設置在固定板頂部的兩個固定桿，所述固定桿一端固定連接有固定擋塊，兩個所述固定桿另一端之間固定連接有固定抵緊板，所述固定桿外側壁活動套接有固定彈簧，所述固定彈簧兩端分別與固定擋塊側壁和固定板側壁固定連接。

14、作為上述技術方案的進一步描述：

15、所述定位組件包括開設在連接墊頂部的定位槽，所述定位槽內部滑動連接有定位滑塊，所述定位槽內壁固定連接有定位彈簧，所述定位彈簧末端與定位滑塊固定連接，所述定位滑塊頂部固定連接有定位拉板，所述定位拉板背面固定連接有定位插條，所述定位插條末端與其中一個定位插孔活動插接。

16、本實用新型具有如下有益效果：

17、利用安裝組件可使安裝凹塊、安裝轉軸、安裝回形板、安裝滑塊、安裝彈簧、安裝橫板、安裝掛環和安裝插條配合，以便通過掰動并翻轉安裝回形板，使得安裝回形板內部與連接轉塊活動卡接，接著推動安裝橫板，使得安裝橫板帶動安裝滑塊和安裝彈簧在安裝槽內部滑動，接著掰動并翻轉安裝掛環，使得安裝掛環與連接轉塊上的連接環槽卡接，同時松開安裝掛環，使得安裝彈簧給予安裝掛環一個回復力，方便安裝掛環上的安裝插條與其中一個安裝孔插接作用，利用連接組件可使連接套塊、連接支塊、連接螺桿和連接轉塊配合，以便通過旋轉連接轉塊，使得連接轉塊帶動連接螺桿進行旋轉，接著連接套塊沿著連接螺桿上的方向進行移動，同時連接套塊通過連接滑塊帶動連接延伸板沿著l形支撐腿內部滑動，方便連接延伸板帶動連接墊調節到合適的距離，從而增加l形支撐腿的支撐面積，利用固定組件可使固定桿、固定擋塊、固定彈簧和固定抵緊板配合，以便通過松開固定擋塊，使得固定彈簧給予固定桿一個回復力，使得固定桿帶動固定抵緊板復位并與地面接觸，從而增加l形支撐腿的支撐面積作用，利用定位組件可使定位滑塊、定位彈簧、定位拉板和定位插條配合，以便通過松開定位拉板，使得定位彈簧給予定位滑塊一個回復力，使得定位滑塊帶動定位拉板上的定位插條與固定轉軸上的一個定位插孔插接限位，從而對固定轉軸調節后的限位作用，使得減少茶幾發生傾倒，從而提高使用效果。

技術特征：

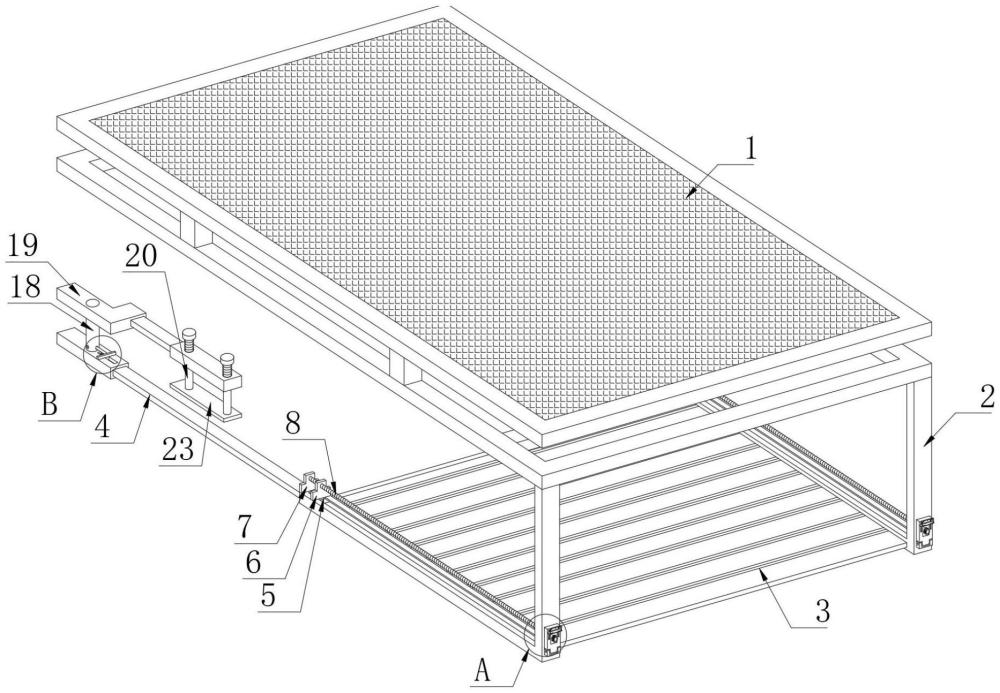

1.一種穩定性高的茶幾，包括茶桌板(1)，其特征在于：所述茶桌板(1)底部固定連接有兩個l形支撐腿(2)，兩個所述l形支撐腿(2)之間固定連接有盛放板(3)，所述l形支撐腿(2)一端滑連接有連接延伸板(4)，所述連接延伸板(4)末端固定連接有連接墊，所述l形支撐腿(2)頂部開設有連接槽，所述連接槽內部滑動連接有連接滑塊(5)，所述連接滑塊(5)一端固定連接有連接套塊(6)，所述連接滑塊(5)另一端與其相對應的連接延伸板(4)固定連接，所述l形支撐腿(2)頂部連接有調節所述連接套塊(6)進行移動的連接組件；

2.根據權利要求1所述的一種穩定性高的茶幾，其特征在于：所述連接組件包括與l形支撐腿(2)頂部固定連接的連接支塊(7)，所述連接支塊(7)表面轉動連接有連接螺桿(8)，所述連接螺桿(8)末端貫穿l形支撐腿(2)并固定連接有連接轉塊(9)。

3.根據權利要求2所述的一種穩定性高的茶幾，其特征在于：所述連接螺桿(8)外側壁與其相對應的連接套塊(6)螺紋連接，所述連接轉塊(9)外側壁開設有連接環槽，所述連接環槽內壁開設有多個安裝孔，所述l形支撐腿(2)表面連接有安裝組件。

4.根據權利要求3所述的一種穩定性高的茶幾，其特征在于：所述安裝組件包括與l形支撐腿(2)表面固定連接的安裝凹塊(10)，所述安裝凹塊(10)內壁兩側之間轉動連接有安裝轉軸(11)，所述安裝轉軸(11)外側壁固定套接有安裝回形板(12)，所述安裝回形板(12)內部與連接轉塊(9)活動卡接，所述安裝回形板(12)表面開設有兩個安裝槽。

5.根據權利要求4所述的一種穩定性高的茶幾，其特征在于：所述安裝槽內部滑動連接有安裝滑塊(13)，所述安裝滑塊(13)頂部通過安裝彈簧(14)與安裝槽內頂部固定連接，兩個所述安裝滑塊(13)之間固定連接有安裝橫板(15)，所述安裝橫板(15)外側壁兩側之間轉動連接有安裝掛環(16)，所述安裝掛環(16)底部固定連接有安裝插條(17)。

6.根據權利要求1所述的一種穩定性高的茶幾，其特征在于：所述固定組件包括貫穿設置在固定板(19)頂部的兩個固定桿(20)，所述固定桿(20)一端固定連接有固定擋塊(21)，兩個所述固定桿(20)另一端之間固定連接有固定抵緊板(23)，所述固定桿(20)外側壁活動套接有固定彈簧(22)，所述固定彈簧(22)兩端分別與固定擋塊(21)側壁和固定板(19)側壁固定連接。

7.根據權利要求1所述的一種穩定性高的茶幾，其特征在于：所述定位組件包括開設在連接墊頂部的定位槽，所述定位槽內部滑動連接有定位滑塊(24)，所述定位槽內壁固定連接有定位彈簧(25)，所述定位彈簧(25)末端與定位滑塊(24)固定連接，所述定位滑塊(24)頂部固定連接有定位拉板(26)，所述定位拉板(26)背面固定連接有定位插條(27)，所述定位插條(27)末端與其中一個定位插孔活動插接。

技術總結
本技術公開了一種穩定性高的茶幾，包括茶桌板，所述茶桌板底部固定連接有兩個L形支撐腿，兩個所述L形支撐腿之間固定連接有盛放板，所述L形支撐腿一端滑動連接有連接延伸板，所述連接延伸板末端固定連接有連接墊，所述L形支撐腿頂部開設有連接槽，所述連接槽內部滑動連接有連接滑塊。本技術，利用定位組件可使定位滑塊、定位彈簧、定位拉板和定位插條配合，以便通過松開定位拉板，使得定位彈簧給予定位滑塊一個回復力，使得定位滑塊帶動定位拉板上的定位插條與固定轉軸上的一個定位插孔插接限位，從而對固定轉軸調節后的限位作用，使得減少茶幾發生傾倒，從而提高使用效果。

技術研發人員：林根榮
受保護的技術使用者：浙江新之助家居用品有限公司
技術研發日：20240703
技術公布日：2025/4/28
