本技術涉及拉桿箱，具體是一種樂器專用拉桿箱。

背景技術：

1、拉桿箱指具有拉桿和滾輪的行李箱，因其使用方便而廣泛使用，同時拉桿箱也因箱子置一拉桿，有單管拉桿及雙管拉桿之分，拉桿的管亦有方管和圓管之分，以方便行走時拖著，大大減輕負擔，拉桿箱主要以布箱、abs硬箱、皮箱和pc等為主要材質，但是現有技術中的裝置在使用的時候存在一定的弊端，如公開號：cn220631329u，所記載的一種防刮耐磨防護效果好的拉桿箱，包括第一箱體，所述第一箱體的外表面一側轉動連接有第二箱體，所述第一箱體和第二箱體的外表面均固定連接有防刮組件，所述第一箱體和第二箱體的四角均固定連接有橡膠墊，所述第一箱體的另一側外表面四角均固定連接有錐形塊，所述第一箱體的內部設置有隔板，所述第二箱體的內部一側固定連接有連接帶；

2、上述裝置雖通過耐磨層的設置可以提高箱體外表面的堅韌度，但是對于古箏演奏者，通常演奏者將古箏裝在收納包里，在將收納包背在背上，隨后還要拉著行李箱，行李箱里在收納演出服松香等物品，而由于古箏長度大于行李箱長度，導致古箏無法收納在行李箱中，導致演奏者不方便通過行李箱移動古箏。

技術實現思路

1、本實用新型的目的在于提供一種樂器專用拉桿箱，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：

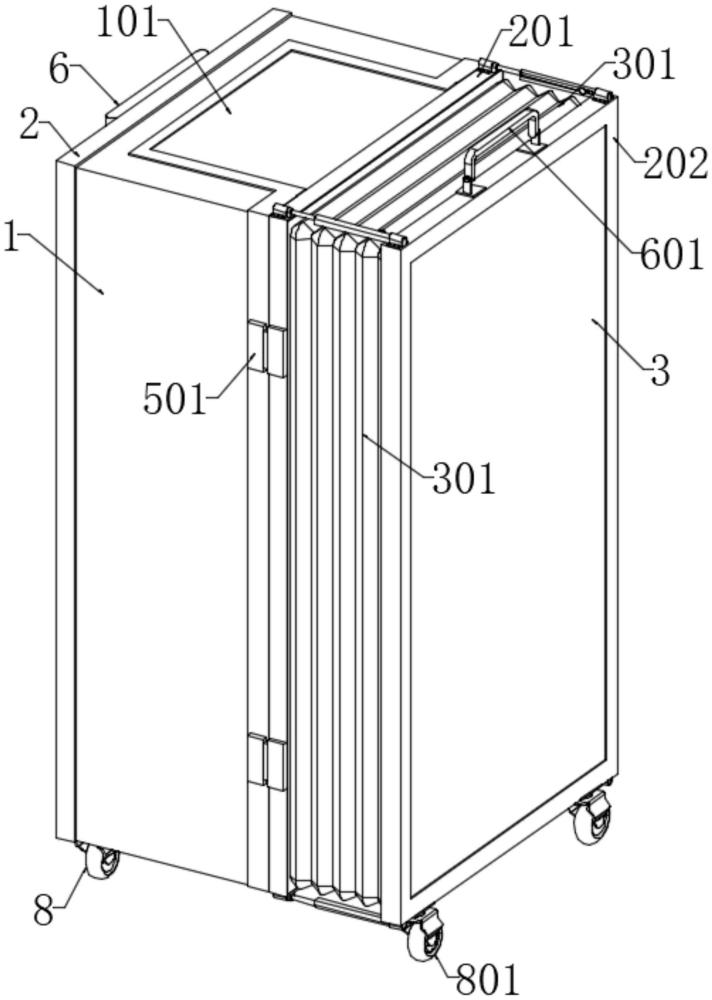

3、一種樂器專用拉桿箱，包括pe半箱，所述pe半箱的一側方向活動連接有二號加強框，所述二號加強框的內表面固定連接有pe固定框，所述pe半箱的外表面固定連接有加強條，所述加強條的前表面活動連接有合頁，所述pe固定框的內表面固定連接有折疊硅膠套，所述折疊硅膠套的外表面固定連接有pe框，所述pe框的外表面嵌套固定連接有三號加強框，所述二號加強框和三號加強框的外表面均固定連接有固定套，其中一個固定套的內部固定連接有限位筒，另一個固定套的內部固定連接有導桿，所述加強條的外表面背離合頁位置固定連接有密碼鎖，所述pe半箱的側表面活動連接有拉桿，所述pe半箱的內側表面固定連接有固定座，所述pe半箱的下表面轉動連接有萬向自鎖輪，所述三號加強框的下表面轉動連接有萬向輪。

4、進一步在于：所述pe半箱的上表面卡合連接有卡接板，所述加強條和卡接板密切接觸，所述加強條配合合頁和二號加強框活動連接。

5、進一步在于：所述pe半箱的外表面靠近側表面位置嵌套固定連接有一號加強框。

6、進一步在于：所述折疊硅膠套的內表面縫制有拉鏈，所述拉鏈的外表面縫制有隔離布，所述隔離布的側表面縫制有收納袋。

7、進一步在于：所述限位筒的外表面開設有限位槽，所述導桿的外表面螺紋連接有鎖緊旋鈕，所述導桿插入限位筒中。

8、進一步在于：所述固定座的前表面嵌入連接有安裝軸，所述安裝軸的外表面嵌套連接有扭轉彈簧，所述安裝軸的外表面轉動連接有夾持架。

9、優選的：所述扭轉彈簧一端插入固定座中，所述扭轉彈簧的另一端插入夾持架中，所述夾持架的外表面纏繞有系帶，所述三號加強框的上表面鉸接有把手。

10、與現有技術相比，本實用新型的有益效果是：

11、1、通過設置的pe半箱和折疊硅膠套，外抽出卡接板，即可將古箏收納包插入pe半箱中，通過pe半箱配合pe框對古箏收納包進行收納，固定座的數量為四個，安裝在pe半箱的內部，在初始狀態的時候扭轉彈簧使夾持架末端貼近pe半箱的內壁，古箏收納包插入pe半箱后，手動將多個系帶系在一起，即可使夾持架受力克服扭轉彈簧的彈力，使夾持架對古箏收納包進行夾持，從而避免搬運的時候古箏收納包的下端在pe半箱中擺動，便于古箏的搬運。

12、2、通過設置的固定套，手動旋轉鎖緊旋鈕，使鎖緊旋鈕在螺紋的推動下和限位筒分離，即可手動向外拉長折疊硅膠套，反方向旋轉鎖緊旋鈕，使鎖緊旋鈕外表面和固定套接觸，即可固定折疊硅膠套，從而增加箱體的容積，在不搬運古箏的時候，重新手動插回卡接板，即可使箱體當做行李箱使用。

技術特征：

1.一種樂器專用拉桿箱，包括pe半箱，其特征在于，所述pe半箱的一側方向活動連接有二號加強框，所述二號加強框的內表面固定連接有pe固定框，所述pe半箱的外表面固定連接有加強條，所述加強條的前表面活動連接有合頁，所述pe固定框的內表面固定連接有折疊硅膠套，所述折疊硅膠套的外表面固定連接有pe框，所述pe框的外表面嵌套固定連接有三號加強框，所述二號加強框和三號加強框的外表面均固定連接有固定套，其中一個固定套的內部固定連接有限位筒，另一個固定套的內部固定連接有導桿，所述加強條的外表面背離合頁位置固定連接有密碼鎖，所述pe半箱的側表面活動連接有拉桿，所述pe半箱的內側表面固定連接有固定座，所述pe半箱的下表面轉動連接有萬向自鎖輪，所述三號加強框的下表面轉動連接有萬向輪。

2.根據權利要求1所述的一種樂器專用拉桿箱，其特征在于，所述pe半箱的上表面卡合連接有卡接板，所述加強條和卡接板密切接觸，所述加強條配合合頁和二號加強框活動連接。

3.根據權利要求1所述的一種樂器專用拉桿箱，其特征在于，所述pe半箱的外表面靠近側表面位置嵌套固定連接有一號加強框。

4.根據權利要求1所述的一種樂器專用拉桿箱，其特征在于，所述折疊硅膠套的內表面縫制有拉鏈，所述拉鏈的外表面縫制有隔離布，所述隔離布的側表面縫制有收納袋。

5.根據權利要求1所述的一種樂器專用拉桿箱，其特征在于，所述限位筒的外表面開設有限位槽，所述導桿的外表面螺紋連接有鎖緊旋鈕，所述導桿插入限位筒中。

6.根據權利要求1所述的一種樂器專用拉桿箱，其特征在于，所述固定座的前表面嵌入連接有安裝軸，所述安裝軸的外表面嵌套連接有扭轉彈簧，所述安裝軸的外表面轉動連接有夾持架。

7.根據權利要求6所述的一種樂器專用拉桿箱，其特征在于，所述扭轉彈簧一端插入固定座中，所述扭轉彈簧的另一端插入夾持架中，所述夾持架的外表面纏繞有系帶，所述三號加強框的上表面鉸接有把手。

技術總結
本技術涉及拉桿箱技術領域，具體是一種樂器專用拉桿箱，包括PE半箱，所述PE半箱的一側方向活動連接有二號加強框，所述二號加強框的內表面固定連接有PE固定框，所述PE半箱的外表面固定連接有加強條，所述加強條的前表面活動連接有合頁，本技術中，古箏收納包插入PE半箱后，手動將多個系帶系在一起，即可使夾持架受力克服扭轉彈簧的彈力，使夾持架對古箏收納包進行夾持，從而避免搬運的時候古箏收納包的下端在PE半箱中擺動，便于古箏的搬運，反方向旋轉鎖緊旋鈕，使鎖緊旋鈕外表面和固定套接觸，即可固定折疊硅膠套，從而增加箱體的容積，在不搬運古箏的時候，重新手動插回卡接板，即可使箱體當做行李箱使用。

技術研發人員：胡木良
受保護的技術使用者：正雄箱包（河源）有限公司
技術研發日：20240531
技術公布日：2025/4/28
