本實用新型涉及一種散熱器。

背景技術：

電子與空穴復合時能輻射出可見光，因而可以用來制成發光二極管。在電路及儀器中作為指示燈，或者組成文字或數字顯示。砷化鎵二極管發紅光，磷化鎵二極管發綠光，碳化硅二極管發黃光，氮化鎵二極管發藍光。因化學性質又分有機發光二極管OLED和無機發光二極管LED。

隨著行業的繼續發展，技術的飛躍突破，應用的大力推廣，LED的光效也在不斷提高，價格不斷走低。新的組合式管芯的出現，也讓單個LED管的功率不斷提高。通過同業的不斷努力研發，新型光學設計的突破，新燈種的開發，產品單一的局面也有望在進一步扭轉。控制軟件的改進，也使得LED照明使用更加便利。這些逐步的改變，都體現出了LED發光二極管在照明應用的前景廣闊。

但是目前的LED燈發熱量較大，而散熱器的散熱性能不足容易導致LED燈的使用壽命下降。

技術實現要素：

本實用新型要解決的技術問題是提供一種具有良好的散熱效果的散熱器。

為解決上述問題，本實用新型采用如下技術方案：

一種散熱器，包括連接件、第一散熱片和第二散熱片，所述連接件上面設置有連接桿，所述連接件兩側均設置有導熱涂層，所述連接件內設置有石墨烯導熱膜，所述第一散熱片位于連接件上，所述第二散熱片位于連接桿上，所述連接桿和第一散熱片均呈7字形設置，所述第二散熱片與連接桿之間形成有氣槽，所述氣槽底部呈弧形設置。

作為優選，所述第一散熱片與連接件為一體式設置，連接可靠，結構穩定。

作為優選，所述第二散熱片與連接桿為一體式設置，整體性好，受力性能穩定可靠。

作為優選，所述連接件與連接桿榫卯連接，可以承受較大的荷載，而且允許產生一定的變形，而且可以拆卸，方便使用者清洗。

作為優選，所述連接件與石墨烯導熱膜粘合，結構穩定，連接可靠。

作為優選，所述第二散熱片表面呈波浪狀設置，可以提升第二散熱片與空氣的接觸面積，提升散熱效果。

作為優選，所述連接件側面鑲嵌有熱管，所述熱管呈U型設置，可以起到杰出的散熱效果。

本實用新型的有益效果為：通過設置有第一散熱片和第二散熱片，第二散熱片與連接桿之間形成有氣槽，氣槽底部呈弧形設置，使得冷空氣與連接桿之間具有較大的接觸面積，配合導熱涂層和石墨烯導熱膜，大大提升了散熱的效果，可以防止LED芯片過熱而導致使用壽命下降，此外，第一散熱片與連接件為一體式設置，第二散熱片與連接桿為一體式設置，整體性好，受力性能穩定可靠，連接件與連接桿榫卯連接，可以承受較大的荷載，而且允許產生一定的變形，而且可以拆卸，方便使用者清洗，連接件與石墨烯導熱膜粘合，結構穩定，連接可靠，連接件側面鑲嵌有熱管，所述熱管呈U型設置，可以起到杰出的散熱效果。

附圖說明

為了更清楚地說明本實用新型實施例中的技術方案，下面將對實施例描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

圖1為本實用新型一種散熱器的側視圖；

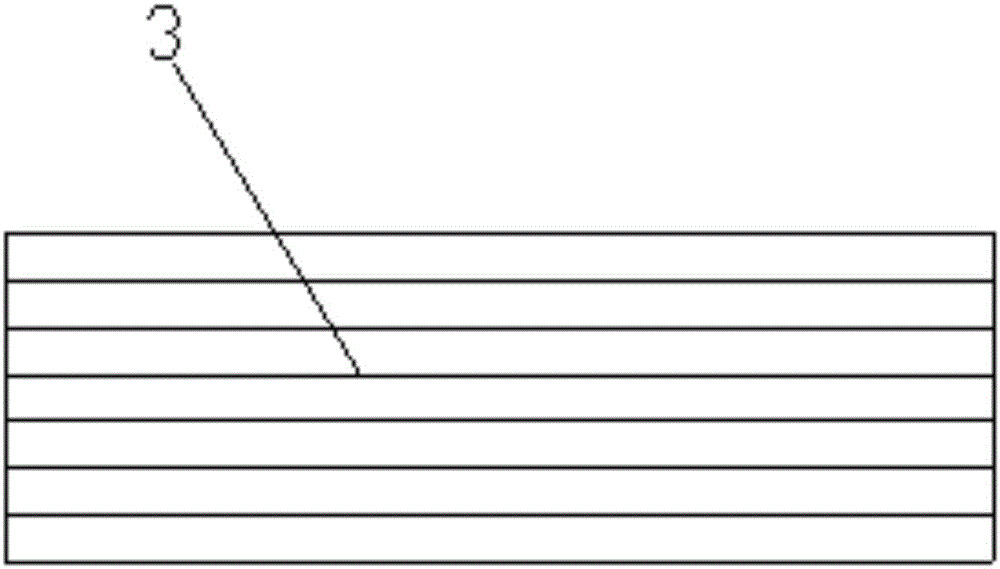

圖2為本實用新型一種散熱器的第二散熱片的俯視圖。

具體實施方式

實施例1

如圖1-2所示，一種散熱器，包括連接件1、第一散熱片2和第二散熱片3，所述連接件1上面設置有連接桿4，所述連接件1兩側均設置有導熱涂層（未圖示），可以提高連接件1的導熱能力，所述連接件1內設置有石墨烯導熱膜5，石墨烯導熱膜5具有優秀的導熱效果，可以將LED芯片的熱量迅速傳遞到連接件1上，所述第一散熱片2位于連接件1上，所述第二散熱片3位于連接桿4上，所述連接桿4和第一散熱片2均呈7字形設置，所述第二散熱片3與連接桿1之間形成有氣槽6，所述氣槽6底部呈弧形設置，使得冷空氣與連接桿4之間具有較大的接觸面積，配合導熱涂層和石墨烯導熱膜，大大提升了散熱的效果。

本實用新型的有益效果為：通過設置有第一散熱片和第二散熱片，第二散熱片與連接桿之間形成有氣槽，氣槽底部呈弧形設置，使得冷空氣與連接桿之間具有較大的接觸面積，配合導熱涂層和石墨烯導熱膜，大大提升了散熱的效果，可以防止LED芯片過熱而導致使用壽命下降。

實施例2

如圖1-2所示，一種散熱器，包括連接件1、第一散熱片2和第二散熱片3，所述連接件1上面設置有連接桿4，所述連接件1兩側均設置有導熱涂層（未圖示），可以提高連接件的導熱能力，所述連接件1內設置有石墨烯導熱膜5，石墨烯導熱膜5具有優秀的導熱效果，可以將LED芯片的熱量迅速傳遞到連接件1上，所述第一散熱片2位于連接件1上，所述第二散熱片3位于連接桿4上，所述連接桿4和第一散熱片2均呈7字形設置，所述第二散熱片3與連接桿1之間形成有氣槽6，所述氣槽6底部呈弧形設置，所述第一散熱片2與連接件1為一體式設置，連接可靠，結構穩定，所述第二散熱片3與連接桿4為一體式設置，整體性好，受力性能穩定可靠，所述連接件1與連接桿4榫卯連接，可以承受較大的荷載，而且允許產生一定的變形，而且可以拆卸，方便使用者清洗，所述連接件1與石墨烯導熱膜5粘合，結構穩定，連接可靠，所述第二散熱片3表面呈波浪狀設置，可以提升第二散熱片3與空氣的接觸面積，提升散熱效果，所述連接件1側面鑲嵌有熱管（未圖示），所述熱管呈U型設置，可以起到杰出的散熱效果，通過設置有第一散熱片2和第二散熱片3，第二散熱片3與連接桿4之間形成有氣槽6，氣槽6底部呈弧形設置，使得冷空氣與連接桿4之間具有較大的接觸面積，配合熱管、導熱涂層和石墨烯導熱膜，大大提升了散熱的效果，可以防止LED芯片過熱而導致使用壽命下降。

本實用新型的有益效果為：通過設置有第一散熱片和第二散熱片，第二散熱片與連接桿之間形成有氣槽，氣槽底部呈弧形設置，使得冷空氣與連接桿之間具有較大的接觸面積，配合導熱涂層和石墨烯導熱膜，大大提升了散熱的效果，可以防止LED芯片過熱而導致使用壽命下降，第一散熱片與連接件為一體式設置，第二散熱片與連接桿為一體式設置，整體性好，受力性能穩定可靠，連接件與連接桿榫卯連接，可以承受較大的荷載，而且允許產生一定的變形，而且可以拆卸，方便使用者清洗，連接件與石墨烯導熱膜粘合，結構穩定，連接可靠，連接件側面鑲嵌有熱管，所述熱管呈U型設置，可以起到杰出的散熱效果。

以上所述，僅為本實用新型的具體實施方式，但本實用新型的保護范圍并不局限于此，任何不經過創造性勞動想到的變化或替換，都應涵蓋在本實用新型的保護范圍之內。
