本實用新型涉及一種照明燈具，特別涉及一種面板燈。

背景技術：

面板燈廣泛安裝于辦公場所、展廳等場所。

現有技術中，面板燈主要安裝于天花板，天花板與面板燈上的透光罩在同一平面上，透光罩設有邊框遮擋天花板與面板燈的安裝空隙，透光罩上的邊框裸露在外面，由于該種面板燈的透光罩邊框占有整個燈體一定的表面積，導致該種面板燈的透光罩不能整個表面透光，照明的角度較小。

技術實現要素：

本實用新型要解決的技術問題是提供一種面板燈，透光面積大，照明空間的發光角度大，燈具安裝方便、穩固。

為了解決上述技術問題，本實用新型的技術方案為：

一種面板燈，包括燈體、彈簧夾組件、驅動電源組件、LED發光組件及透光罩，所述驅動電源組件安裝于所述燈體頂部的中心，所述燈體的頂部與所述驅動電源組件相鄰的兩側設有彈簧夾組件安裝座，所述彈簧夾組件鉸接于所述彈簧夾組件安裝座的上部，所述LED發光組件通過第一螺母件固定于所述燈體的底部，所述透光罩的內側壁的上半部設有卡槽、下半部設有第一透光面，所述透光罩通過所述卡槽與所述燈體卡合連接，所述LED發光組件與所述透光罩之間形成投射空腔。

優選地，所述燈體的底部兩端的凸出部與所述燈體的邊緣的側壁構成卡口座。

優選地，所述透光罩包括第二透光面，所述第二透光面為凸形面。

優選地，所述驅動電源組件包括驅動電源模塊及散熱罩，所述散熱罩的兩側開設有若干個散熱口，所述散熱罩覆蓋所述驅動電源模塊并通過第二螺母件固定于所述燈體上。

采用上述技術方案,驅動電源組件安裝于燈體頂部的中心，燈具一體化程度高，彈簧夾組件配合燈體抵持安裝在天花板上，透光罩通過卡槽與燈體卡合連接燈具，安裝方便、穩固，固定在燈體底部的LED發光組件射出的燈光透過投射空腔投射到第一透光面射出光線，使整個透光罩均能透光，照明的發光角度大。

附圖說明

圖1為本實用新型一種面板燈的結構分解圖；

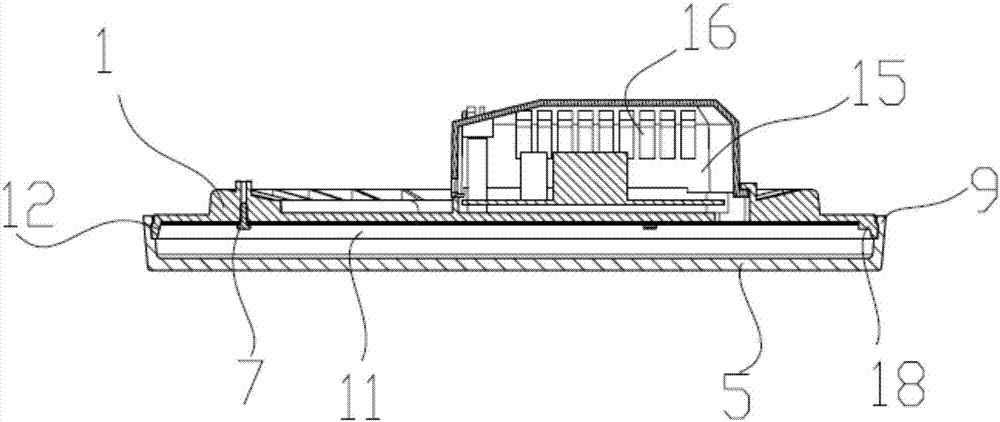

圖2為本實用新型一種面板燈的縱剖圖；

圖3為本實用新型一種面板燈的俯視圖。

圖中，1-燈體；2-彈簧夾組件；3-驅動電源組件；4-LED發光組件；5-透光罩；6-彈簧夾組件安裝座；7-第一螺母件；9-卡槽；10-第一透光面；11-投射空腔；12-卡口座；13-第二透光面；14-驅動電源模塊；15-散熱罩；16-散熱口；17-第二螺母件；18-凸出部。

具體實施方式

下面結合附圖對本實用新型的具體實施方式作進一步說明。在此需要說明的是，對于這些實施方式的說明用于幫助理解本實用新型，但并不構成對本實用新型的限定。此外，下面所描述的本實用新型各個實施方式中所涉及的技術特征只要彼此之間未構成沖突就可以相互組合。

參照圖1-3所示，一種面板燈，包括燈體1、彈簧夾組件2、驅動電源組件3、LED發光組件4及透光罩5，驅動電源組件3安裝于燈體1頂部的中心，燈體1的頂部與驅動電源組件3相鄰的兩側設有彈簧夾組件安裝座6，彈簧夾組件2鉸接于彈簧夾組件安裝座6的上部，LED發光組件4通過第一螺母件7固定于燈體1的底部，透光罩5的內側壁的上半部設有卡槽9、下半部設有第一透光面10，透光罩5通過卡槽9與燈體1卡合連接，LED發光組件4與透光罩5之間形成投射空腔11。驅動電源組件3安裝于燈體1頂部的中心，燈具一體化程度高，彈簧夾組件2配合燈1體抵持安裝在天花板上，透光罩5通過卡槽9與燈體1卡合連接，燈具安裝方便、穩固，固定在燈體底部的LED發光組件4射出的燈光透過投射空腔11投射到第一透光面10射出光線，使整個透光罩均能透光，照明的發光角度大。

燈體1的底部兩端的凸出部18與燈體1的邊緣的側壁構成卡口座12。該卡口座12與透光罩5上的卡槽9配合卡合固定穩固。

透光罩5包括第二透光面13，第二透光面13為凸形面。第二透光面13為凸形面13可以使光線散射到空間更加均勻。

驅動電源組件3包括驅動電源模塊3及散熱罩15，散熱罩15的兩側開設有若干個散熱口16，散熱罩15覆蓋驅動電源模塊3并通過第二螺母件17固定于燈體1上。散熱罩15有效保護驅動電源模塊3內部電路，散熱罩15上的散熱口16有利于工作中燈具整體降溫。

該面板燈與相同表面積帶有邊框的面板燈，散熱罩15的可全整個表面透出燈光，加大燈光散射的角度，使觀察者從視覺上觀察該燈具為無框邊面板燈，天花板與燈具連成一體。

以上結合附圖對本實用新型的實施方式作了詳細說明，但本實用新型不限于所描述的實施方式。對于本領域的技術人員而言，在不脫離本實用新型原理和精神的情況下，對這些實施方式進行多種變化、修改、替換和變型，仍落入本實用新型的保護范圍內。
