本技術涉及堵頭領域，特別涉及一種堵頭結構和支架燈。

背景技術：

1、現有支架燈中，電連接線和堵頭中的銅針需要通過手工焊接，工序復雜，操作困難，費時費力，造成勞動強度大，生產效率低下。而且，該電連接線和銅針的連接結構需要采用手動固定再焊接，難以使用機械來實現焊接，無法實現自動化生產，從而使得支架燈的生產效率低，勞動強度大。

技術實現思路

1、本實用新型所要解決的技術問題在于，提供一種堵頭結構，實現自動化生產，提高生產效率。

2、本實用新型所要解決的技術問題還在于，提供一種包括該堵頭結構的支架燈。

3、為了解決上述技術問題，本實用新型提供了一種堵頭結構，包括堵頭本體、電接件、電連接線和連接組件，所述電接件安裝于堵頭本體上，所述電連接線通過連接組件與電接件連接；

4、所述連接組件包括連接件和支撐件，所述連接件設于電接件上，所述支撐件設于堵頭本體上；所述電連接線置于連接件上，所述連接件置于支撐件上，以支撐所述電連接線和連接件。

5、作為上述方案的改進，所述連接件為電接本體，所述電接本體設有電接孔；所述支撐件為固定座；

6、所述電接本體穿設于固定座上，所述電連接線插設于電接孔內。

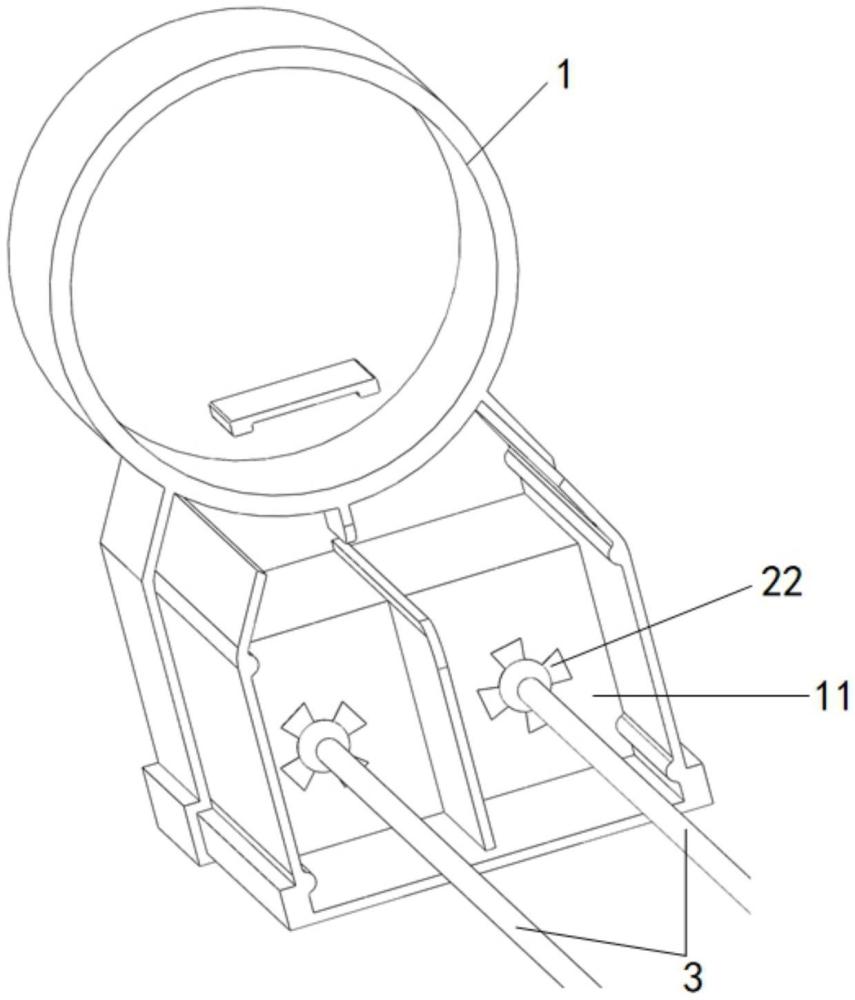

7、作為上述方案的改進，所述電接本體設有第一固定片，所述第一固定片伸出固定座外且與固定座的端面抵接。

8、作為上述方案的改進，所述第一固定片沿電接本體的周向均勻分布。

9、作為上述方案的改進，所述電接本體和第一固定片為一體成型。

10、作為上述方案的改進，所述連接件為連接片，所述支撐件為支撐臺；

11、所述連接片為自電接件向支撐臺的上方延伸設置，所述電連接線置于連接片上。

12、作為上述方案的改進，所述連接片的形狀為圓弧形，所述連接片所在圓的直徑大于電連接線的直徑。

13、作為上述方案的改進，所述電接件設有用于固定電接件的第二固定片，所述第二固定片和堵頭本體抵接。

14、作為上述方案的改進，所述電接件和連接片為一體成型。

15、相應地，本實用新型還提供了一種支架燈，包括燈管、支架、電源、光源和上述的堵頭結構，所述燈管、電源、光源和堵頭本體均安裝于支架上。

16、實施本實用新型，具有如下有益效果：

17、本實用新型堵頭結構設置了連接組件，連接組件包括連接件和支撐件，支撐件對電連接線和連接件起到支撐和固定的作用。焊接前，將電連接線直接置于連接件上，再由自動焊接設備對電連接線和連接件進行焊接。由于支撐件的支撐以及連接件的限位，保證電連接線和電接件連接位置的特定性和可靠性，只需直接采用自動焊接設備進行焊接即可，無需人工干涉，避免手工焊接所帶來的生產效率低下等問題，實現自動化生產，提高生產效率。

技術特征：

1.一種堵頭結構，其特征在于，包括堵頭本體、電接件、電連接線和連接組件，所述電接件安裝于堵頭本體上，所述電連接線通過連接組件與電接件連接；

2.如權利要求1所述的堵頭結構，其特征在于，所述連接件為電接本體，所述電接本體設有電接孔；所述支撐件為固定座；

3.如權利要求2所述的堵頭結構，其特征在于，所述電接本體設有第一固定片，所述第一固定片伸出固定座外且與固定座的端面抵接。

4.如權利要求3所述的堵頭結構，其特征在于，所述第一固定片沿電接本體的周向均勻分布。

5.如權利要求3所述的堵頭結構，其特征在于，所述電接本體和第一固定片為一體成型。

6.如權利要求1所述的堵頭結構，其特征在于，所述連接件為連接片，所述支撐件為支撐臺；

7.如權利要求6所述的堵頭結構，其特征在于，所述連接片的形狀為圓弧形，所述連接片所在圓的直徑大于電連接線的直徑。

8.如權利要求6所述的堵頭結構，其特征在于，所述電接件設有用于固定電接件的第二固定片，所述第二固定片和堵頭本體抵接。

9.如權利要求6所述的堵頭結構，其特征在于，所述電接件和連接片為一體成型。

10.一種支架燈，其特征在于，包括燈管、支架、電源、光源和如權利要求1-9中任一項所述的堵頭結構，所述燈管、電源、光源和堵頭本體均安裝于支架上。

技術總結
本技術涉及堵頭領域，特別涉及一種堵頭結構和支架燈，包括堵頭本體、電接件、電連接線和連接組件，所述電接件安裝于堵頭本體上，所述電連接線通過連接組件與電接件連接；所述連接組件包括連接件和支撐件，所述連接件設于電接件上，所述支撐件設于堵頭本體上；所述電連接線置于連接件上，所述連接件置于支撐件上，以支撐所述電連接線和連接件。采用本技術，實現自動化生產，提高生產效率。

技術研發人員：李應軍,王志宏,熊志芳
受保護的技術使用者：佛山電器照明股份有限公司高明分公司
技術研發日：20240628
技術公布日：2025/4/28
