本發明涉及冷加工設備技術領域，尤其涉及一種自動車削機床。

背景技術：

目前，對于長度和直徑較小的工件加工來說，為了適應大批量生產，通常進行分序加工。例如蝸桿產品的加工，工序流程為：棒料鋸斷下料-粗車-鉆孔-精車-車30°倒角-銑蝸桿螺紋—去毛刺-熱處理。對于精度要求較高的工序通常是在不同的數控機床上完成的，但是對于車倒角這一類的簡單工序同樣也要占用數控車床來完成，不僅會對數控設備造成很大的浪費，還需要工人將工件在不同車床件轉運，無形中增加了輔助加工時間，增加工人勞動強度的同時也嚴重影響了生產效率。

技術實現要素：

本發明所要解決的技術問題是提供一種結構簡單緊湊、生產效率高的自動車削機床。

為解決上述技術問題，本發明所采取的技術方案是：

一種自動車削機床，包括機座、控制面板及與控制面板相連的車削裝置和上料裝置，所述車削裝置包括電機驅動的卡盤、帶有車刀的刀座，刀座與徑向進給裝置相連，所述上料裝置設置在卡盤上方；所述上料裝置包括上料斜槽、立柱、推料機構、升降機構和進料機構，所述立柱和推料機構均通過支架設置在機座上、且設置在上料斜槽的底端兩側，所述立柱設置在上料斜槽一側、且底部設有與工件外圓相匹配的過料孔，過料孔中心線與上料斜槽底部的工件中心線重合，所述推料機構設置在上料斜槽的另一側，且推料機構的伸縮桿中心線與過料孔的中心線重合，所述升降機構設置在立柱另一側，升降機構底部設有與工件外圓相匹配的儲料孔，與儲料孔相連的進料機構設置在升降機構底部，進料機構的伸縮桿設置在儲料孔內，進料機構的伸縮桿能夠?qū)⒐ぜ膬α峡淄迫肟ūP卡爪內；推料機構、升降機構和進料機構均與控制面板相連，通過控制面板能夠使上料裝置與車削裝置配合實現工件的上料、夾緊并車削。

優選的，所述徑向進給機構包括臺座和與控制面板相連的進給部件，臺座下方的滑槽與機座上的滑軌滑動配合，刀座設置在臺座上，進給部件驅動臺座上的車刀實現進給或復位動作。

優選的，所述推料機構和進料機構的伸縮桿均由氣缸或液壓缸驅動。

優選的，所述進給部件包括與控制面板相連的伺服電機和滾珠絲桿，滾珠絲桿的螺母與臺座固定相連，伺服電機驅動滾珠絲桿的絲桿轉動。

優選的，所述升降機構包括與立柱上導槽配合的導柱，儲料孔設置在導柱底部，導柱上端與升降部件相連，升降部件與控制面板相連。

優選的，所述進給部件、升降部件均為與控制面板相連的氣缸或液壓缸，氣缸或液壓缸的活塞桿分別與臺座、導柱相連。

優選的，所述卡盤下方設有成品出料槽和切屑收集槽。

優選的，所述上料斜槽上方設有與控制面板相連的計數器。

采用上述技術方案所產生的有益效果在于：工件沿上料斜槽滑至底部，利用上料裝置的升降機構可將儲料孔升至與立柱過料孔相吻合，利用推料機構將工件推至儲料孔內，升降機構下降將儲料孔內工件降至卡盤的卡爪位置，利用進料機構將工件推入卡爪內，并通過車削裝置的徑向進給裝置驅動刀座實現車刀的進給，來完成工件的車端面及倒角加工工序。本發明具有結構簡單緊湊、生產效率高的優點，通過控制面板控制上料裝置與車削裝置配合實現工件的上料、夾緊并車削，替代了人工上料、夾緊，實現了機械化控制，降低了操作人員的勞動強度，節約了大量輔助加工時間，適用于大批量生產。

附圖說明

下面結合附圖和具體實施方式對本發明作進一步詳細的說明。

圖1是本發明一個實施例的結構示意圖；

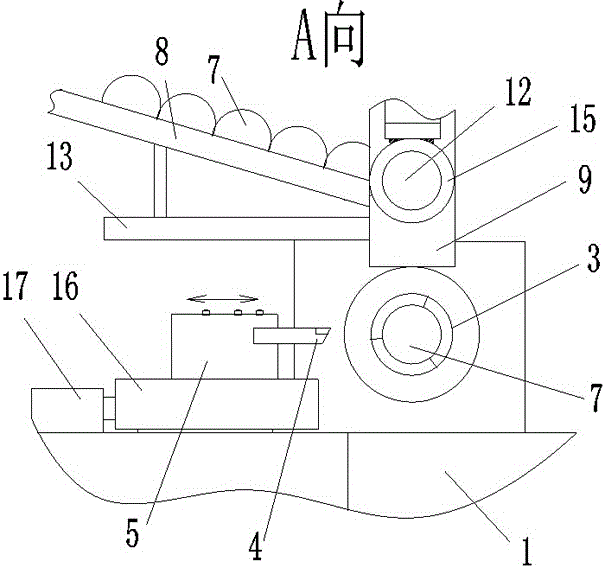

圖2是圖1的A向視圖；

圖中：1-機座，2-控制面板，3-卡盤，4-車刀，5-刀座，6-進給裝置，7-工件，8-上料斜槽，9-立柱，10-推料機構，11-升降機構，12-進料機構，13-支架，14-過料孔，15-儲料孔，16-臺座，17-進給部件，18-導槽，19-導柱，20-升降部件，21-成品出料槽，22-切屑收集槽，23-伸縮桿。

具體實施方式

下面結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明的一部分實施例，而不是全部的實施例?；诒景l(fā)明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

如圖1、2所示的一種自動車削機床，包括機座1、控制面板2及與控制面板2相連的車削裝置和上料裝置，所述車削裝置包括電機驅動的卡盤3、帶有車刀4的刀座5，刀座5與徑向進給裝置6相連，所述上料裝置設置在卡盤3上方；所述上料裝置包括上料斜槽8、立柱9、推料機構10、升降機構11和進料機構12，所述立柱9和推料機構10均通過支架13設置在機座1上、且設置在上料斜槽8的底端兩側；所述立柱9設置在上料斜槽8一側、且底部設有與工件7外圓相匹配的過料孔14，過料孔14中心線與上料斜槽8底部的工件7中心線重合，所述推料機構10設置在上料斜槽8的另一側，且推料機構10的伸縮桿中心線與過料孔14的中心線重合，所述升降機構11設置在立柱9另一側，升降機構11底部設有與工件7外圓相匹配的儲料孔15，與儲料孔15相連的進料機構12設置在升降機構11底部，進料機構12的伸縮桿設置在儲料孔15內，進料機構12的伸縮桿23能夠?qū)⒐ぜ?從儲料孔15推入卡盤3卡爪內；推料機構10、升降機構11和進料機構12均與控制面板2相連，通過控制面板2能夠使上料裝置與車削裝置配合實現工件7的上料、夾緊并車削。

工件7沿上料斜槽8滑至底部，利用上料裝置的升降機構11可將儲料孔15升至與立柱9過料孔14相吻合，利用推料機構10將工件7推至儲料孔15內，升降機構11下降將儲料孔15內工件7降至卡盤3的卡爪位置，利用進料機構12將工件7推入卡爪內，并通過車削裝置的徑向進給裝置6驅動刀座5實現車刀4的進給，來完成工件7的車端面及倒角加工工序。通過控制面板2控制上料裝置與車削裝置配合實現工件7的上料、夾緊并車削，該結構簡單緊湊、生產效率高。采用本發明能夠替代了人工上料、夾緊，只需在控制面板2上輸入相關加工程序，即可工件的上料工序，及車端面、倒角等加工工序，提高了機械化程度，降低了操作人員的勞動強度，節約了大量輔助加工時間，尤其適用于大批量生產。

作為一種優選結構，所述徑向進給機構6包括臺座16和進給部件17，臺座16下方的滑槽與機座1上的滑軌滑動配合，刀座5設置在臺座16上，進給部件17驅動臺座16上的車刀4實現進給或復位動作；進給部件17與控制面板2相連。

作為一個優選實施例，所述進給部件17包括與控制面板2相連的伺服電機和滾珠絲桿，滾珠絲桿的螺母與臺座16固定相連，伺服電機驅動滾珠絲桿的絲桿轉動，從而帶動臺座16實現車刀4的進給。

作為進一步的優選結構，所述進給部件17、升降部件20均為氣缸或液壓缸，氣缸或液壓缸的活塞桿分別與臺座16、導柱19相連。

為了簡化結構、方便操作，所述推料機構10和進料機構12的伸縮桿均由與控制面板2相連的氣缸或液壓缸驅動，通過控制面板2內的加工程序啟動推料機構10和進料機構12的氣缸或液壓缸動作，來實現工件7進入儲料孔15及卡盤3的卡爪內。

進一步的優選實施例為，所述升降機構11包括與立柱9上導槽18配合的導柱19，儲料孔15設置在導柱19底部，導柱19上端與升降部件20相連，升降部件20與控制面板2相連。

為了方便收集成品和切屑，在卡盤3下方設有成品出料槽21和切屑收集槽22，成品出料槽21在卡盤3正前方、且斜向下搭設在機座1邊緣，成品出料槽21的出口設置在成品箱上方，切屑收集槽22上端設置在卡盤3正下方、且斜向下搭設在機座1另一側邊緣，切屑收集槽22出口設置在切屑轉運箱上方。

為了對加工的產品進行統計，在上料斜槽8上方設有計數器，根據計數器來進行數量統計，減少了人工計數所產生的誤差幾率。

具體操作過程如下：首先在控制面板2上將事先編好的程序輸入，將工件7依次放到上料斜槽8內，在重力作用下滑至上料斜槽8底部，升降機構11中作為升降部件20的氣缸啟動，其活塞桿伸縮帶動導柱19沿立柱9上導槽18上升至過料孔14位置，使過料孔14與儲料孔15相吻合，作為推料機構10的氣缸啟動，其伸縮桿23伸出將工件7經過料孔14推入儲料孔15內；然后作為升降部件20的氣缸動作，其活塞桿伸出帶動導柱19下降至卡盤3的卡爪位置，卡爪張開的同時，作為進料機構12的氣缸啟動，其伸縮桿伸出將儲料孔15內工件7頂進卡爪內，卡爪回收將工件7卡緊，升降部件20的氣缸驅動活塞桿伸縮帶動導柱19上升至過料孔14位置，進行下一個工件上料動作；卡盤3在電機驅動下轉動，進給裝置6的進給部件17驅動臺座16前移，帶動刀座5上的車刀4向工件7徑向進給，完成工件的車端面、倒角等加工工序。
