本發明涉及機械領域，具體說是一種卸料裝置。

背景技術：

曲軸模鍛過程，鍛坯加熱至1150±50℃后,經制坯及終鍛后，形成帶飛邊的熱鍛坯。熱鍛坯采用傳輸機構運至切邊壓力機模具外側，并經自由度較低的機器人將熱鍛坯抬起并移入切邊凹模上的頂桿位置，機器人手臂及凹模上的頂桿回位后，熱鍛坯落入切邊下模的形槽中，經切邊壓力機運行，切邊凸、凹模具對熱鍛坯進行熱切邊后，形成鍛件，鍛件經后續的熱校正工序及冷卻后，再進行熱處理、機加工等加工工序后，形成發動機的曲軸成品。

熱鍛坯切除飛邊后，熱鍛坯落入切邊下模具的模座中，通過模座中的傳輸裝置，轉移至校正設備進行熱校正，飛邊則滯留在切邊凹模上。

現有技術，是人工通過夾鉗工具將熱飛邊夾起并轉運至飛邊筐中，曲軸越大，熱飛邊則越重，造成工人勞動強度大，而且熱飛邊溫度在800至900℃，極易引發燙傷及火災。如采用自由度高的機器人，則需要增加飛邊的抓取、旋轉、放置等功能，設備造價顯著提高。

技術實現要素：

本發明專利的目的是結合切邊下模及模座的頂桿功能，提供一種用于鍛造生產線切邊后自動對熱飛邊進行移動、卸除的裝置，特別適合曲軸模鍛鍛造過程的飛邊自動搬運、卸除過程。具體技術方案如下：

一種曲軸模鍛飛邊的搬運及卸除裝置，包括架體、中間鉸軸式氣缸、氣缸鉸接擺桿架、飛邊車鉸接擺桿架、飛邊車；架體的上側固定兩個仿形導軌框架，架體的下部固定設置活塞支架；所述仿形導軌框架包括兩部分，一部分為水平方向，另外一部分朝下方傾斜一定角度；

中間鉸軸式氣缸的氣缸與所述活塞支架軸接；氣缸鉸接擺桿架為框架結構，頂部設置個鉸接座，中間的橫梁上設置一個鉸接座，下方與底座軸接；中間鉸軸式氣缸的活塞與橫梁上的鉸接座軸接；

飛邊車鉸接擺桿架為框架機構，具有4個的鉸接孔，下側2個鉸接孔與氣缸鉸接擺桿架頂部的2個鉸接座軸接；上部2個鉸接孔與飛邊車下側的鉸接軸連接；飛邊車四角下側固定設置4個車輪組總成5c，所述車輪組總成的車輪在仿形導軌框架內滾動；

飛邊車上端前后兩側各設置1個間距調節板，其上設置通槽，間距調節板上通過螺釘螺母連接固定4個擔料架底座板，每側兩個擔料架底座板上焊接擔料架，共兩個擔料架。

所述架體1的下側設置車輪，所述車輪與底座上的導軌配合。

仿形導軌框架下方設置飛邊筐。

本發明的優點是：通過氣缸伸縮帶動多桿鉸接機構驅動飛邊小車及其擔料架，沿著仿形導軌框架將飛邊進行平移，然后翻轉，使擔料架上的飛邊從壓力機切邊模具工位平移取出，其翻轉過程中，飛邊靠自重滑落至飛邊筐中。本發明結構簡單，造價低，故障率低，易維護，可替代自由度高的鍛造專用機器人，具有能耗低、節能的特點。

附圖說明

圖1、圖2、圖3是本發明實施例結構示意圖；

其中，

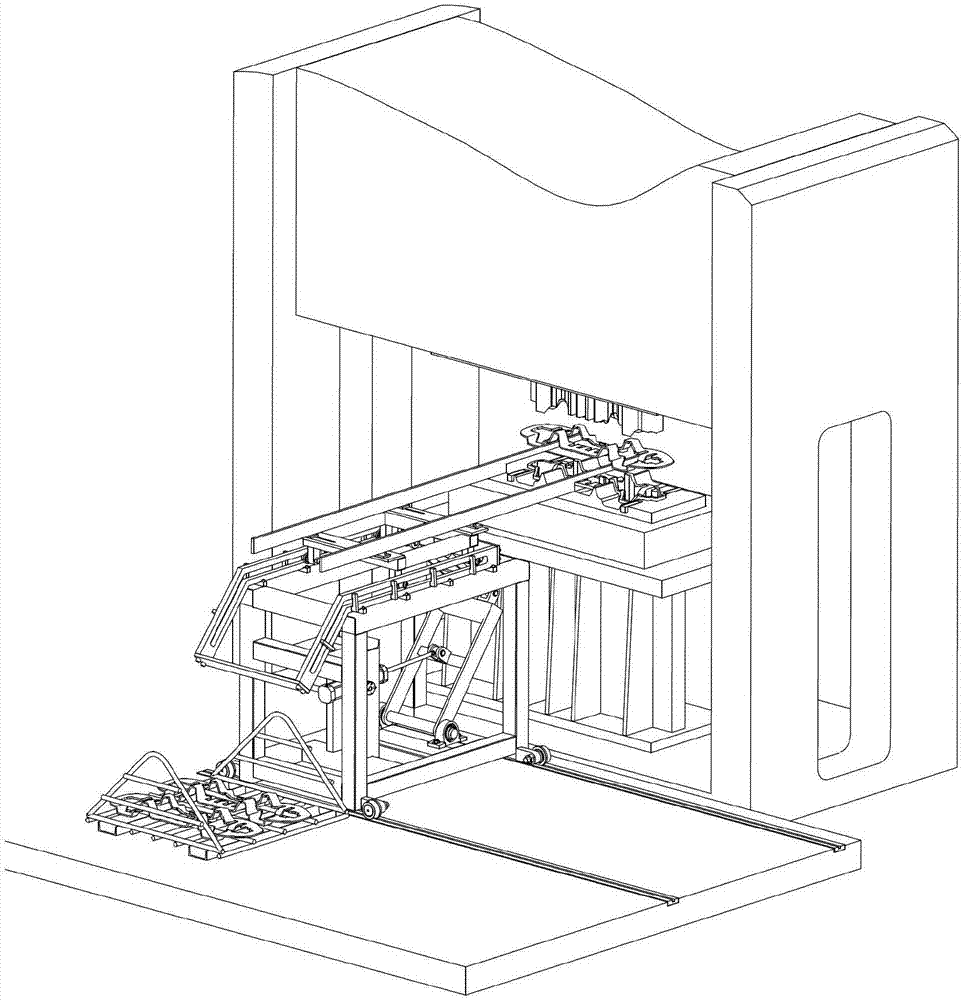

圖1是頂桿托起飛邊，擔料架前行飛邊位置示意圖；

圖2是切邊模頂桿落下回位，飛邊落在擔料架上示意圖；

圖3是氣缸活塞回行至起始點位置，飛邊靠自重滑落至飛邊筐中示意圖；

圖4是主視圖；

圖5是圖4的a向視圖；

圖6是圖4的b-b剖視圖；

圖7是圖5的c-c局部剖視圖；

圖8是圖6的d-d剖視圖；

圖9是圖6的e-e剖視圖；

圖10是圖4的f-f局部剖視圖。

具體實施方式

下面結合附圖具體說明本發明，如附圖所示，本發明包括架體1、中間鉸軸式氣缸2、氣缸鉸接擺桿架3、飛邊車鉸接擺桿架4、飛邊車5；架體1的上側固定兩個仿形導軌框架1f，架體1的下部固定設置活塞支架21；所述仿形導軌框架1f包括兩部分，一部分為水平方向，另外一部分朝下方傾斜一定角度；

中間鉸軸式氣缸2的氣缸與所述活塞支架21軸接；氣缸鉸接擺桿架3為框架結構，頂部設置2個鉸接座3f，中間的橫梁上設置一個鉸接座3a，下方與底座軸接；中間鉸軸式氣缸2的活塞與橫梁上的鉸接座3a軸接；

飛邊車鉸接擺桿架4為框架機構，具有4個的鉸接孔，下側2個孔與氣缸鉸接擺桿架3頂部的2個鉸接座軸接；上部2個鉸接孔與飛邊車下側的鉸接軸連接；飛邊車5四角下側固定設置4個車輪組總成5c，所述車輪組總成5c的車輪在仿形導軌框架1f內滾動；

飛邊車5上端前后兩側各設置1個間距調節板5d，其上設置通槽，間距調節板5d上通過螺釘螺母連接固定4個擔料架底座板5e，每側兩個擔料架底座板5e上焊接擔料架5f，共兩個擔料架5f。

所述架體1的下側設置車輪，所述車輪與底座上的導軌配合。

仿形導軌框架1f下方設置飛邊筐7。

下面進一步詳細對本發明的結構進行描述：

架體1由結構用方形冷彎空心型鋼、鋼板等焊接組成，在四角底外側焊裝4個車輪組1a,車輪組1a在導軌8的凹槽中限制移動的方向及距離。車輪組1a由車輪1a1、軸承1a2、軸承端蓋1a3、車軸1a4、軸座1a5組成，軸承端蓋1a3采用內六角圓柱頭螺釘固定在車軸1a4上，車軸1a4穿過軸座1a5的孔后用六角螺母緊固車輪組1a，軸座1a5焊接在架體1上。在架體1中部，采用熱軋普通槽鋼及結構用方形冷彎空心型鋼焊接組成氣缸支撐架1b，在氣缸支撐架1b其上的熱軋普通槽鋼鉆孔并焊裝氣缸翻轉基座1c，將氣缸翻轉蓋1d的中間空心軸套在中間鉸軸式氣缸2的中間鉸軸上，氣缸翻轉基座1c上鉆孔并制作4個螺紋孔，然后采用螺釘將氣缸翻轉蓋1d連接在氣缸翻轉基座1c上，這樣中間鉸軸式氣缸2可繞著氣缸翻轉蓋轉動。

架體1的上側通過螺釘連接組裝仿形導軌座1e，其上焊接固定兩個仿形導軌框架1f，在仿形導軌框架1f外側焊接若干仿形導軌加強筋1g，在兩個仿形導軌框架1f前后端，通過螺釘固定連接仿形導軌框架端板1h。

中間鉸軸式氣缸2的活塞桿端部螺紋孔固定連接鉸接桿2a，并通過螺母2b鎖住固定連接鉸接桿2a。中間鉸軸式氣缸2兩端連接壓縮空氣軟管管路，每個管路上設有帶單向閥的快換對接管接頭，方便拆卸。

氣缸鉸接擺桿架3由鋼板及結構用方形冷彎空心型鋼焊接組成，在中間的橫梁上焊接組裝鉸接座3a，采用銷軸3b穿過鉸接座3a及固定連接鉸接桿2a連接中間鉸軸式氣缸2，在銷軸3b上的兩端設有凹槽，采用軸用彈性擋圈3c將銷軸3b進行軸向止推鎖定。氣缸鉸接擺桿架3底部的鋼板鉆孔并焊接組裝氣缸鉸接擺桿架軸3d，氣缸鉸接擺桿架軸3d兩端組裝帶座軸承3e，帶座軸承3e通過螺釘與架體1底部鋼板上的螺紋孔固定，隨著氣缸活塞的移動，推動氣缸鉸接擺桿架3繞著氣缸鉸接擺桿架軸3d進行轉動。氣缸鉸接擺桿架3頂部的結構用方形冷彎空心型鋼焊接組裝2個鉸接座3f。

飛邊車鉸接擺桿架4，具有4個的鉸接孔，下側2個孔通過2個銷軸3g連接在氣缸鉸接擺桿架3頂部的2個鉸接座3f，在銷軸3g上的兩端設有凹槽，采用軸用彈性擋圈3h將銷軸3g進行軸向止推鎖定。

飛邊車5，由結構用方形冷彎空心型鋼、鋼板等焊接組成，前端焊接2個鉸接座4a，與飛邊車鉸接擺桿架4上側2個孔通過2個銷軸4b連接，在銷軸4b上的兩端設有凹槽，采用軸用彈性擋圈4c將銷軸4b進行軸向止推鎖定。

飛邊車5四角下側焊接組裝4個飛邊車輪組軸座5a，在軸座上通過螺母5b鎖定安裝飛邊車輪組總成5c，飛邊車輪組總成5c由軸5c1、車輪5c2、軸承5c3、軸端蓋5c4組成。安裝后4個車輪5c2的圓周表面與架體1上的兩個仿形導軌1f的上下內表面配合，車輪5c2設有止口凸起，與仿形導軌1f的左右內表面配合，這樣有效地限制了飛邊車5的運行方向和運行距離。

飛邊車5上端前后兩側各焊接組裝1個間距調節板5d，其上加工通槽，間距調節板5d上通過螺釘螺母連接固定4個擔料架底座板5e，擔料架底座板5e可通過松緊螺釘后調整間距，以適應不同曲軸的飛邊托起位置。每側兩個擔料架底座板5e上焊接擔料架5f，共兩個擔料架5f。

本發明的原理是：在曲軸模鍛成形、形成帶飛邊鍛坯后，轉運至切邊壓力機的外側時，工控系統發出信號，這時切邊下模具的頂桿9升起至設定高度位置，工控系統發出信號控制機器人將帶飛邊鍛坯托起并送入到切邊模具上方，機器人的托臂下行至頂桿9托起帶飛邊鍛坯，機器人的托臂再下行一定距離后并退出壓力機的上滑塊工作范圍外的設定位置，這時，工控系統發出信號切邊下模具的頂桿9下行回位，帶飛邊熱鍛坯則自動落入切邊凹模中，這時工控系統再發出信號，控制壓力機滑塊運動帶動切邊模具進行切邊，切邊后,壓力機滑塊及切邊上模等停留在滑塊的上死點位置，工控系統再發出信號，頂桿9托起飛邊6至設定高度后，鍛坯經切邊下模模座中的傳輸系統周轉到熱校正工序設備工位，同時工控信號指令控制壓縮氣體進入中間鉸軸式氣缸2，推動活塞前行帶動本發明的鉸接多桿機構運行，推動飛邊車5前行，擔料架5f從壓力機滑塊外側翻轉后并水平前行至飛邊6下方的位置后，觸動行程開關發出控制信號，切邊下模具的頂桿9下行回位，同時飛邊6自動落在擔料架5f上，這時工控系統再發出信號，控制壓縮氣體進入中間鉸軸式氣缸2，推動活塞返回帶動本發明的鉸接多桿機構運行，擔料架5f及飛邊6隨鉸接多桿機構先水平移動退出壓力機滑塊范圍，然后飛邊車5及擔料架5f繼續延仿形導軌框架外移、翻轉，飛邊6在重力作用下，滑落至架體1外側的飛邊筐7。在下一鍛件進行切邊后，重復上述運行動作。當飛邊筐7中的飛邊積累一定數量后，叉車轉運并更換飛邊筐7。

本發明在模具換裝時，將中間鉸軸式氣缸2的兩端壓縮空氣軟管管路上的帶單向閥的快換對接管接頭拆卸后，再將整個發明裝置延導軌8移至壓力機側面，這樣可以空出場地進行模具拆卸、安裝、模具轉運。
