技術領域

本發明創造屬于加工設備的除塵裝置領域，尤其是涉及一種切割用的新型除塵裝置。

背景技術：

在采用切割機進行金屬、木料或其他材料進行切割時，切割刀高速旋轉，切割產生粉末廢料則會到處飛揚，使得環境惡劣，嚴重影響工作人員的身體健康。

技術實現要素：

有鑒于此，本發明創造旨在提出一種切割用的新型除塵裝置，以收集切割時的產生的粉末廢料，進而為工作人員提供良好的工作環境。

為達到上述目的，本發明創造的技術方案是這樣實現的：

一種切割用的新型除塵裝置，包括工作臺、集塵間、切割機和抽風機，所述集塵間和切割機固定設置于工作臺上，所述工作臺上設置有切割夾具，所述切割機固定在切割夾具和集塵間之間；所述切割機的切割刀右端設置有吸塵腔，所述吸塵腔的一端與切割機固定連接，吸塵腔的另一端與抽風機固定連接；所述吸塵腔的下部開有漏塵孔，所述漏塵孔通過連接管道連接與集塵間連通；所述抽風機的出風口通過管道連接與集塵間連通，所述集塵間頂部開有通氣孔。

進一步的，所述吸塵腔內部設置有過濾網，把粉末灰塵盡可能的阻擋在過濾網的左側，然后通過漏塵孔排放到除塵間；所述過濾網設置在漏塵孔的右側，且所述過濾網偏向切割機，這樣設置便于粉末灰塵通過漏塵孔滑落到除塵間內。

進一步的，所述集塵間的頂部設置有噴嘴，且所述噴嘴有多個；所述集塵間的一側設置有排塵門。

進一步的，所述通氣孔內固定設置有粉塵濾網，通過通氣孔和外界連通的同時，防止粉末廢料漂浮到空氣中。

相對于現有技術，本發明創造所述的切割用除塵裝置具有以下優勢：本發明創造通過吸塵腔收集切割產生的粉末廢料，然后通過集塵間進行處理，大大減少了工作環境中漂浮的粉末廢料，有效改善了工作環境；通過噴嘴進行噴霧，使粉末廢料沉淀到集塵間底部，防止在通氣孔向外排放空氣的同時，粉末廢料隨著空氣排放到工作環境中。

附圖說明

構成本發明創造的一部分的附圖用來提供對本發明創造的進一步理解，本發明創造的示意性實施例及其說明用于解釋本發明創造，并不構成對本發明創造的不當限定。在附圖中：

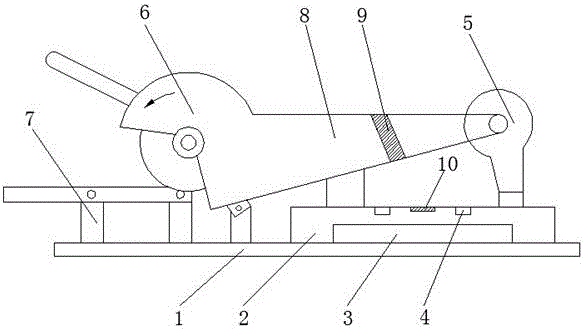

圖1為本發明創造實施例所述的結構示意圖。

附圖標記說明：

1-工作臺，2-集塵間，3-排塵門，4-噴嘴，5-抽風機，6-切割機，7-切割夾具，8-吸塵腔，9-過濾網。

具體實施方式

需要說明的是，在不沖突的情況下，本發明創造中的實施例及實施例中的特征可以相互組合。

下面將參考附圖并結合實施例來詳細說明本發明創造。

如圖1所示的一種切割用的新型除塵裝置，包括工作臺1、集塵間2、切割機6和抽風機5，所述集塵間2和切割機6固定設置于工作臺1上，所述工作臺1上設置有切割夾具7，所述切割機6固定在切割夾具7和集塵間2之間；所述切割機6的切割刀后端設置有吸塵腔8，所述吸塵腔8的一端與切割機6固定連接，吸塵腔8的另一端與抽風機5固定連接；所述吸塵腔8的下部開有漏塵孔，所述漏塵孔通過連接管道連接與集塵間2連通；所述抽風機5的出風口通過管道連接與集塵間2連通；所述集塵間2頂部開有通氣孔。

所述吸塵腔8內部設置有過濾網9，所述過濾網9設置在漏塵孔的右側，且所述過濾網9偏向切割機6。

所述集塵間2的頂部設置有噴嘴4，且所述噴嘴4有多個；所述集塵間2的一側設置有排塵門3。

所述通氣孔內固定設置有粉塵濾網10，通過通氣孔和外界連通的同時，防止粉末廢料漂浮到空氣中。

本實施例的工作過程如下，當采用切割機6進行切割時，切割產生的粉末廢料將會隨著切割刀的高速轉動而轉動，并在切割刀的右側與其脫離，此時在抽風機5的作用下，粉末廢料隨著氣流在吸塵腔8內運動，并被阻擋在過濾網9的左側，然后通過漏塵孔排放集塵間2內；而通過過濾網9的空氣中可能含有少量的細小粉末，為了進一步清除其中的細小粉末，把通過抽風機5的空氣通入集塵間2進一步除塵；為了防止通入集塵間2的空氣使其內的粉末廢料漂浮，通過集塵間2頂部的噴嘴4進行噴霧，以便于粉末廢料沉淀到集塵間2底部，同時通過通氣孔把多余的空氣排放到外界，并通過粉塵濾網10防止集塵間2內的粉末廢料漂浮到空氣中。

以上所述僅為本發明創造的較佳實施例而已，并不用以限制本發明創造，凡在本發明創造的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本發明創造的保護范圍之內。
