本發明涉及凈化一體機板殼法蘭焊接定位領域，特別涉及一種凈化一體機板殼上的法蘭焊接定位裝置。

背景技術：

凈化一體機板殼上帶有多個上法蘭，需要與下法蘭焊接在一起，實際操作中，往往由于上法蘭和下法蘭放置不平，沒有將上法蘭和下法蘭對齊，進行焊接，影響質量，返工率高，降低焊接效率，本文將提供一種凈化一體機板殼上的法蘭焊接定位裝置，定位準確，保證焊接質量，提高工作效率。

技術實現要素：

本發明所要解決的技術問題是提供一種凈化一體機板殼上的法蘭焊接定位裝置，以解決現有技術中導致的上述多項缺陷。

為實現上述目的，本發明提供以下的技術方案：一種凈化一體機板殼上的法蘭焊接定位裝置，包括帶有上法蘭的凈化一體機板殼、下法蘭和基板，所述基板上設有支撐架和位于支撐架上的安裝架，所述基板上設有固定座，所述安裝架上設有電機，所述電機的輸出軸上設有絲杠，所述絲杠的一端設置在固定座上，并與固定座通過軸承轉動連接，所述絲杠上設有與絲杠螺紋配合的滑座，所述滑座的對稱側壁均設有導向桿，所述支撐架的側壁設有導向槽，所述導向桿的一端設置在導向槽內，所述滑座上設有載板，所述載板上設有對稱的安裝板，所述安裝板上設有定位孔，凈化一體機板殼通過螺栓安裝在安裝板之間，所述基板上設有固定板，所述固定板上設有多個定位件，每4個定位件為一組，每個下法蘭設置在4個定位件上，并與凈化一體機板殼的上法蘭相對應。

優選的，所述定位件由依次垂直連接的第一定位銷、連接桿和第二定位銷組成，所述第一定位銷垂直向上設置在固定板上，并與固定板轉動連接。

優選的，所述安裝架上設有減震墊，所述電機設置在減震墊上。

優選的，所述固定板通過螺栓與基板可拆卸連接。

優選的，所述第二定位銷上設有防滑橡膠套。

采用以上技術方案的有益效果是：本發明結構的凈化一體機板殼上的法蘭焊接定位裝置，滑座上焊接載板，載板焊接有對稱的安裝板，凈化一體機板殼通過螺栓安裝在安裝板之間，每個下法蘭設置在4個定位件上，定位件由依次垂直連接的第一定位銷、連接桿和第二定位銷組成，轉動第一定位銷，使得每組的第二定位銷向內側聚集，每組的4個第二定位銷插入下法蘭的內徑，下法蘭的下端面設置在連接桿上，將下法蘭固定住，此裝置對于特定型號的凈化一體機板殼設計，當凈化一體機板殼通過螺栓固定在安裝板之間時，凈化一體機板殼的上法蘭與下法蘭均相對應，此時啟動電機的正轉按鈕，電機帶動絲杠轉動，滑座與絲杠螺紋配合，滑座的對稱側壁安裝有導向桿，導向桿可沿著導向槽向下滑動，進而實現通過螺栓固定在安裝板上的凈化一體機板殼向下運動，即實現上法蘭向下運動，直到上法蘭與下法蘭貼合，關閉電機，再采用焊接工具進行點焊，定位準確，保證焊接質量，提高工作效率。

附圖說明

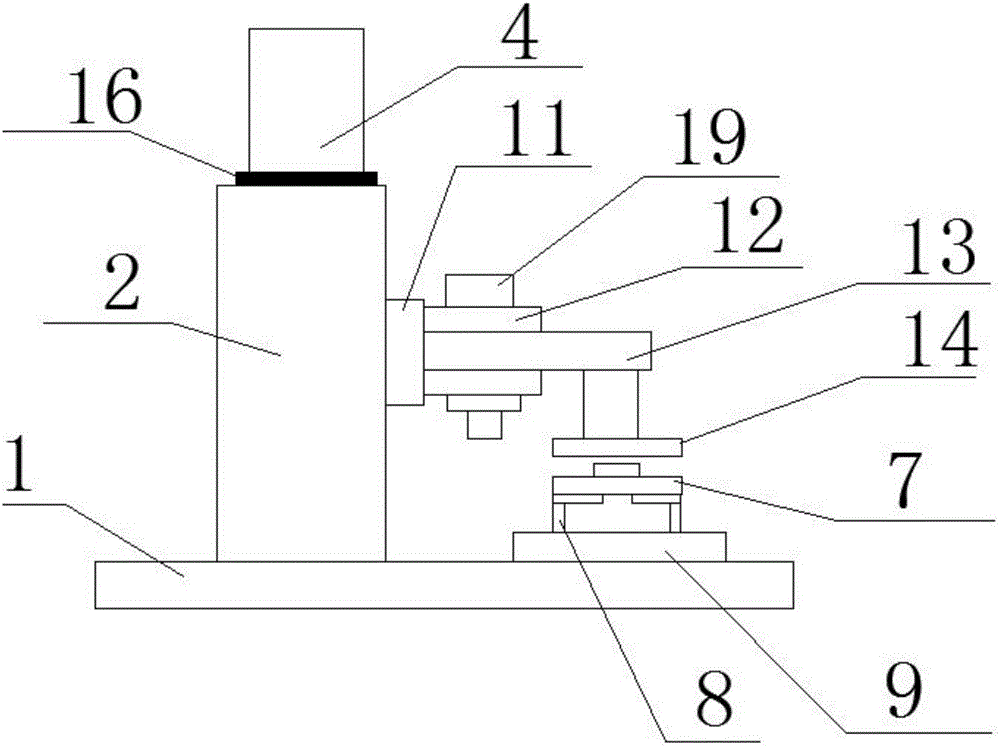

圖1是本發明的結構示意圖；

圖2是本發明的側視圖；

圖3是固定板設置在基板上的俯視圖；

圖4是導向槽的示意圖；

圖5是安裝板的俯視圖；

圖6是定位件的示意圖。

其中，1-基板，2-支撐架，3-安裝架，4-電機，5-絲杠，6-固定座，7-下法蘭，8-定位件，81-第一定位銷，82-連接桿，83-第二定位銷，9-固定板，10-滑座，11-載板，12-安裝板，13-凈化一體機板殼，14-上法蘭，15-導向桿，16-減震墊，17-定位孔，18-導向槽，19-螺栓,20-防滑橡膠套。

具體實施方式

下面結合附圖詳細說明本發明的優選實施方式。

圖1-圖6出示本發明的具體實施方式：一種凈化一體機板殼上的法蘭焊接定位裝置，包括帶有上法蘭14的凈化一體機板殼13、下法蘭7和基板1，所述基板1上設有支撐架2和位于支撐架2上的安裝架3，所述基板1上設有固定座6，所述安裝架3上設有電機4，所述電機4的輸出軸上設有絲杠5，所述絲杠5的一端設置在固定座6上，并與固定座6通過軸承轉動連接，所述絲杠5上設有與絲杠5螺紋配合的滑座10，滑座10即相當于通常所說的絲杠螺母，所述滑座10的對稱側壁均設有導向桿15，所述支撐架2的側壁設有導向槽18，所述導向桿15的一端設置在導向槽18內，所述滑座10上設有載板11，所述載板11上設有對稱的安裝板12，所述安裝板12上設有定位孔17，凈化一體機板殼13通過螺栓19安裝在安裝板12之間，所述基板1上設有固定板9，所述固定板9上設有多個定位件8，每4個定位件8為一組，每個下法蘭7設置在4個定位件8上，并與凈化一體機板殼13的上法蘭14相對應。

本實施例中，結合圖6，所述定位件8由依次垂直連接的第一定位銷81、連接桿82和第二定位銷83組成，所述第一定位銷81垂直向上設置在固定板9上，并與固定板9轉動連接，轉動第一定位銷81，使得每組的第二定位銷83向內側聚集，每組的4個第二定位銷83插入下法蘭7的內徑，下法蘭7的下端面設置在連接桿82上，將下法蘭7固定住，且可以保證下法蘭7都位于同一高度，使用靈活，定位準確，第二定位銷83上套有防滑橡膠套20，可以有有效防滑。

本實施例中，所述安裝架3上設有減震墊16，所述電機4設置在減震墊16上，減緩電機4的振動。

本實施例中，所述固定板9通過螺栓與基板1可拆卸連接，便于固定板9的拆卸或安裝。

基于上述，本發明結構的凈化一體機板殼13上的法蘭焊接定位裝置，滑座10上焊接載板11，載板11焊接有對稱的安裝板12，凈化一體機板殼13通過螺栓19安裝在安裝板12之間，每個下法蘭7設置在4個定位件8上，定位件8由依次垂直連接的第一定位銷81、連接桿82和第二定位銷83組成，轉動第一定位銷81，使得每組的第二定位銷83向內側聚集，每組的4個第二定位銷83插入下法蘭7的內徑，下法蘭7的下端面設置在連接桿82上，將下法蘭7固定住，此裝置對于特定型號的凈化一體機板殼13設計，當凈化一體機板殼13通過螺栓19固定在安裝板12之間時，凈化一體機板殼13的上法蘭14與下法蘭7均相對應，此時啟動電機4的正轉按鈕，電機4帶動絲杠5轉動，滑座10與絲杠5螺紋配合，滑座10的對稱側壁安裝有導向桿15，導向桿15可沿著導向槽18向下滑動，進而實現通過螺栓19固定在安裝板12上的凈化一體機板殼13向下運動，即實現上法蘭14向下運動，直到上法蘭14與下法蘭7貼合，關閉電機4，再采用焊接工具進行點焊，定位準確，保證焊接質量，提高工作效率。

以上所述的僅是本發明的優選實施方式，應當指出，對于本領域的普通技術人員來說，在不脫離本發明創造構思的前提下，還可以做出若干變形和改進，這些都屬于本發明的保護范圍。
