本實用新型涉及不銹鋼生產領域，特別涉及一種用于不銹鋼生產的導引設備。

背景技術：

不銹鋼在生產時主要以鋼帶的形式在工廠流水線上進行加工，在加工之前鋼帶以鋼卷的形狀儲存在車間中，需要采用開卷機對鋼卷進行開卷工作，由開卷機開出的鋼帶若沒有導引模塊的情況下容易向其他方向彎曲，無法對準出料口，增加工人工作量，降低生產效率。

技術實現要素：

本實用新型的目的在于克服了上述缺陷，提供一種生產效率高的用于不銹鋼生產的導引設備。

為了解決上述技術問題，本實用新型采用的技術方案為：

一種用于不銹鋼生產的導引設備，包括機架、導引板、蓋板和氣缸，所述機架內設有出料口，所述導引板于機架內傾斜設置，所述導引板上水平設有一個以上相互平行的軸輥，所述導引板頂端與出料口連接，所述蓋板設置在導引板上方，所述蓋板一端以水平方向為轉軸可轉動的安裝在機架內，所述氣缸固定在蓋板上方的機架上，所述氣缸的活塞桿與蓋板連接。

進一步的，還包括驅動裝置，所述驅動裝置驅動軸輥轉動。

進一步的，還包括導引轉軸，所述導引轉軸水平安裝在蓋板末端。

進一步的，還包括電機，所述電機安裝在蓋板上，所述電機驅動導引轉軸轉動。

本實用新型的有益效果在于：開卷后鋼帶在導引板的作用下向出料口運動，同時蓋板下壓將鋼帶固定，使鋼帶可順利導出，避免工人在生產過程中反復對位，節省時間，提高生產效率，導引板上水平設有一個以上的軸輥，可減少摩 擦力，使鋼帶滑動過程更加流暢，增加設備使用壽命。

附圖說明

圖1是本實用新型實施例用于不銹鋼生產的導引設備的立體圖；

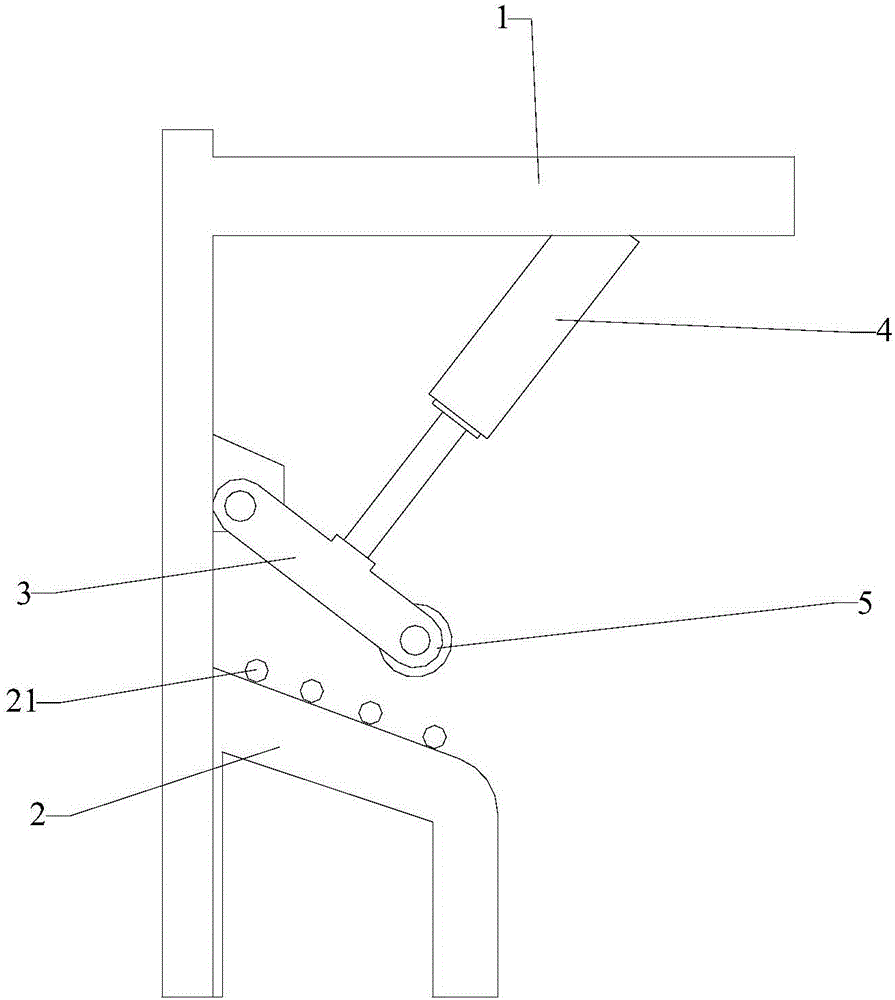

圖2是本實用新型實施例用于不銹鋼生產的導引設備的主視圖。

標號說明：

1、機架；2、導引板；3、蓋板；4、氣缸；5、導引轉軸；21、軸輥。

具體實施方式

為詳細說明本實用新型的技術內容、構造特征、所實現目的及效果，以下結合實施方式并配合附圖詳予說明。

本實用新型最關鍵的構思在于：開卷后鋼帶在導引板的作用下向出料口運動，同時蓋板下壓將鋼帶固定，使鋼帶可順利導出，避免工人在生產過程中反復對位，節省時間，提高生產效率。

請參閱圖1至圖2所示，本實施例的用于不銹鋼生產的導引設備，包括機架1、導引板2、蓋板3和氣缸4，所述機架1內設有出料口，所述導引板2于機架1內傾斜設置，所述導引板2上水平設有一個以上相互平行的軸輥21，所述導引板2頂端與出料口連接，所述蓋板3設置在導引板2上方，所述蓋板3一端以水平方向為轉軸可轉動的安裝在機架1內，所述氣缸4固定在蓋板3上方的機架1上，所述氣缸4的活塞桿與蓋板3連接。

本實用新型的工作過程為：開卷機開卷后鋼帶朝向導引板2運動，氣缸4的活塞桿伸出，蓋板3下降壓在鋼帶上方，防止鋼帶偏移，在導引裝置的作用下鋼帶從出料口導出。

從上述描述可知，本實用新型的有益效果在于：開卷后鋼帶在導引板2的作用下向出料口運動，同時蓋板3下壓將鋼帶固定，使鋼帶可順利導出，避免工人在生產過程中反復對位，節省時間，提高生產效率，導引板2上水平設有一個以上的軸輥21，可減少摩擦力，使鋼帶滑動過程更加流暢，增加設備使用壽命。

進一步的，還包括驅動裝置，所述驅動裝置驅動軸輥21轉動。

由上述描述可知，軸輥21朝向出料口方向轉動，可有效引導鋼帶，同時給鋼帶提供一定驅動力，帶動鋼帶運動。

進一步的，還包括導引轉軸5，所述導引轉軸5水平安裝在蓋板3末端。

由上述描述可知，通過導引轉軸5的側面不斷轉動與鋼帶接觸，減少其與鋼帶產生的摩擦力。

進一步的，還包括電機，所述電機安裝在蓋板3上，所述電機驅動導引轉軸5轉動。

由上述描述可知，電機驅動導引轉軸5轉動，可配合軸輥21的速度同步轉動，便于鋼帶從出料口導出。

請參照圖1至圖2所示，本實用新型的實施例一為：

一種用于不銹鋼生產的導引設備，包括機架1、導引板2、蓋板3和氣缸4，所述機架1內設有出料口，所述導引板2于機架1內傾斜設置，所述導引板2上水平設有一個以上相互平行的軸輥21，所述導引板2頂端與出料口連接，所述蓋板3設置在導引板2上方，所述蓋板3一端以水平方向為轉軸可轉動的安裝在機架1內，所述氣缸4固定在蓋板3上方的機架1上，所述氣缸4的活塞桿與蓋板3連接，還包括驅動裝置，所述驅動裝置驅動軸輥21轉動，還包括導引轉軸5，所述導引轉軸5水平安裝在蓋板3末端，還包括電機，所述電機安裝在蓋板3上，所述電機驅動導引轉軸5轉動。

綜上所述，本實用新型提供的用于不銹鋼生產的導引設備，開卷后鋼帶在導引板的作用下向出料口運動，同時蓋板下壓將鋼帶固定，使鋼帶可順利導出，避免工人在生產過程中反復對位，節省時間，提高生產效率，導引板上水平設有一個以上的軸輥，可減少摩擦力，使鋼帶滑動過程更加流暢，增加設備使用壽命，軸輥朝向出料口方向轉動，可有效引導鋼帶，同時給鋼帶提供一定驅動力，帶動鋼帶運動，通過導引轉軸的側面不斷轉動與鋼帶接觸，減少其與鋼帶產生的摩擦力，電機驅動導引轉軸轉動，可配合軸輥的速度同步轉動，便于鋼帶從出料口導出。

以上所述僅為本實用新型的實施例，并非因此限制本實用新型的專利范圍， 凡是利用本實用新型說明書及附圖內容所作的等效結構或等效流程變換，或直接或間接運用在其他相關的技術領域，均同理包括在本實用新型的專利保護范圍內。
