一種用于激光切割的雙層交換工作臺的制作方法與工藝

文檔序號:11781507閱讀:來源:國知局
一種用于激光切割的雙層交換工作臺的制作方法與工藝

技術特征:

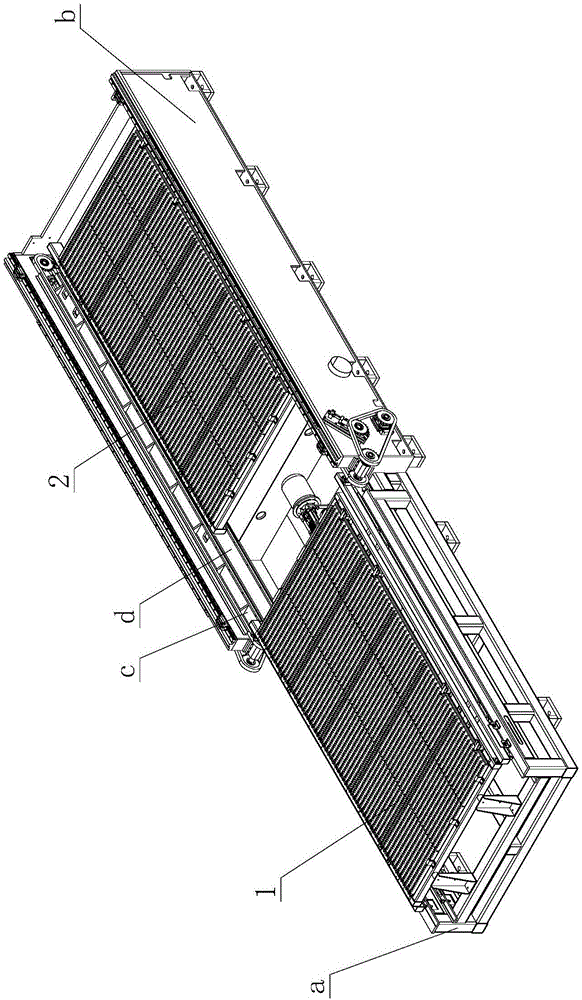

1.一種用于激光切割的雙層交換工作臺,包括上層工作臺(1)和下層工作臺(2),以及驅動上層工作臺(1)和下層工作臺(2)相向或相離運動的驅動裝置,其特征在于:所述驅動裝置包括主動軸(3)、驅動主動軸(3)旋轉的電機(31)、兩根相對設置的過渡軸(4)和兩根環形的被動鏈條(5);其中,主動軸(3)的兩端分別設有主動鏈輪(32);兩根過渡軸(4)的相背端分別設置有過渡鏈輪(41),各過渡鏈輪(41)分別通過過渡鏈條(6)與相應的主動鏈輪(32)連接;兩根過渡軸(4)的相對端分別設置有第一被動鏈輪(42);兩根被動鏈條(5)相對設置于下層工作臺(2)的兩側,且每根被動鏈條(5)的前端與對應的一個第一被動鏈輪(42)嚙合,每根被動鏈條(5)的后端設置有與其嚙合的第二被動鏈輪(51);每根被動鏈條(5)的上端面固定設置有一個上層掛鉤(52),每根被動鏈條(5)的下端面固定設置有一個下層掛鉤(53);上層工作臺(1)的兩側分別開設有上層掛槽(11),各上層掛鉤(52)掛接于對應的一個上層掛槽(11)內;下層工作臺(2)的兩側分別開設有下層掛槽(21),各下層掛鉤(53)掛接于對應的一個下層掛槽(21)內。2.根據權利要求1所述的用于激光切割的雙層交換工作臺,其特征在于:所述驅動裝置還包括設置于電機(31)和主動軸(3)之間的蝸輪蝸桿雙輸出減速機(33)。3.根據權利要求2所述的用于激光切割的雙層交換工作臺,其特征在于:所述蝸輪蝸桿雙輸出減速機(33)與主動軸(3)之間通過鍵槽連接。4.根據權利要求1所述的用于激光切割的雙層交換工作臺,其特征在于:所述主動軸(3)、電機(31)均設置于上層工作臺(1)和下層工作臺(2)的下方,且電機(31)位于主動軸(3)的中部。5.根據權利要求1所述的用于激光切割的雙層交換工作臺,其特征在于:所述過渡鏈條(6)呈環形結構,且傾斜設置;其中,過渡鏈輪(41)嚙合于過渡鏈條(6)的上端,主動鏈輪(32)嚙合于過渡鏈條(6)的下端。6.根據權利要求5所述的用于激光切割的雙層交換工作臺,其特征在于:所述驅動裝置還包括兩個張緊鏈輪(61),各張緊鏈輪(61)設置于對應的過渡鏈條(6)中,且嚙合于過渡鏈條(6)的中部。7.根據權利要求1所述的用于激光切割的雙層交換工作臺,其特征在于:所述上層工作臺(1)和下層工作臺(2)的長度均小于被動鏈條(5)的長度。8.根據權利要求1所述的用于激光切割的雙層交換工作臺,其特征在于:所述主動軸(3)和主動鏈輪(32)之間、過渡軸(4)和過渡鏈輪(41)之間、過渡軸(4)和第一被動鏈輪(42)之間均通過脹緊套連接。9.根據權利要求1所述的用于激光切割的雙層交換工作臺,其特征在于:所述下層掛槽(21)開設于下層工作臺(2)兩側靠近后端的位置。10.根據權利要求1所述的用于激光切割的雙層交換工作臺,其特征在于:所述上層掛槽(11)開設于上層工作臺(1)兩側靠近后端的位置。
當前第2頁1 2 3
