本實用新型涉及圓柱桿狀工件切制的技術領域，特別是一種自動定位模具。

背景技術：

市場上普通的螺塞通常由螺塞本體和設于螺塞本體外表面的外螺紋組成，所述螺塞利用螺紋連接的密封性來阻止液體的滲漏，螺塞本體的一端倒角設有錐面用于與物體孔洞內的倒角面契合，螺塞本體的頭部還設置有內六角，通過擰動內六角能夠實現螺塞的旋進或旋出機座。目前，螺塞的加工工藝為：先利用鋸床將圓柱桿狀工件等分為數個坯件，然后利用截面為六棱柱的沖頭在坯件的頭部沖制內六角，最后利用車床在坯件的柱面上車削外螺紋，從而實現了螺塞的加工。 其中在制取坯件時，工人先在圓柱桿狀工件的表面上等間距的畫線，再利用鋸床的鋸片沿著畫線處進行切割，然而畫線時精度并不能保證，導致加工出的坯件長度并不相同，精度非常差，同時增加了畫線工序，極大增大了工人的勞動強度，降低了生產效率。此外，加工出的坯件散落一地，使整個加工現場非常不整潔。

技術實現要素：

本實用新型的目的在于克服現有技術的缺點，提供一種結構緊湊、坯件加工精度高、減輕工人勞動強度、提高生產效率的自動定位模具。

本實用新型的目的通過以下技術方案來實現：一種自動定位模具，它包括工作臺以及設置于工作臺頂部的限位板、沖床和定位座，所述的沖床設置于限位板和定位座之間，沖床由機座、液壓缸和沖頭組成，機座固定安裝于工作臺上，液壓缸垂直于工作臺設置且固定安裝于機座上，液壓缸的活塞桿上設置有沖頭，沖頭的底部設置有斜面，斜面與沖頭之間形成刀尖，所述的定位座的頂部設置有圓弧形凹槽，定位座的端面上固定安裝有氣缸，氣缸垂直于定位座的端面設置，所述的限位板的下端部設置有通槽，該定位模具還包括控制器，所述的控制器與液壓缸和氣缸連接，所述的沖頭設置于通槽和氣缸之間且位于氣缸的上方。

所述的限位板設置于工作臺的左側，所述的定位座設置于工作臺的右側。

所述的工作臺的下方設置有收集盒。

所述的控制器設置于機座上。

所述的控制器為PLC控制器。

本實用新型具有以下優點：本實用新型結構緊湊、坯件加工精度高、減輕工人勞動強度、提高生產效率。

附圖說明

圖1 為本實用新型的結構示意圖；

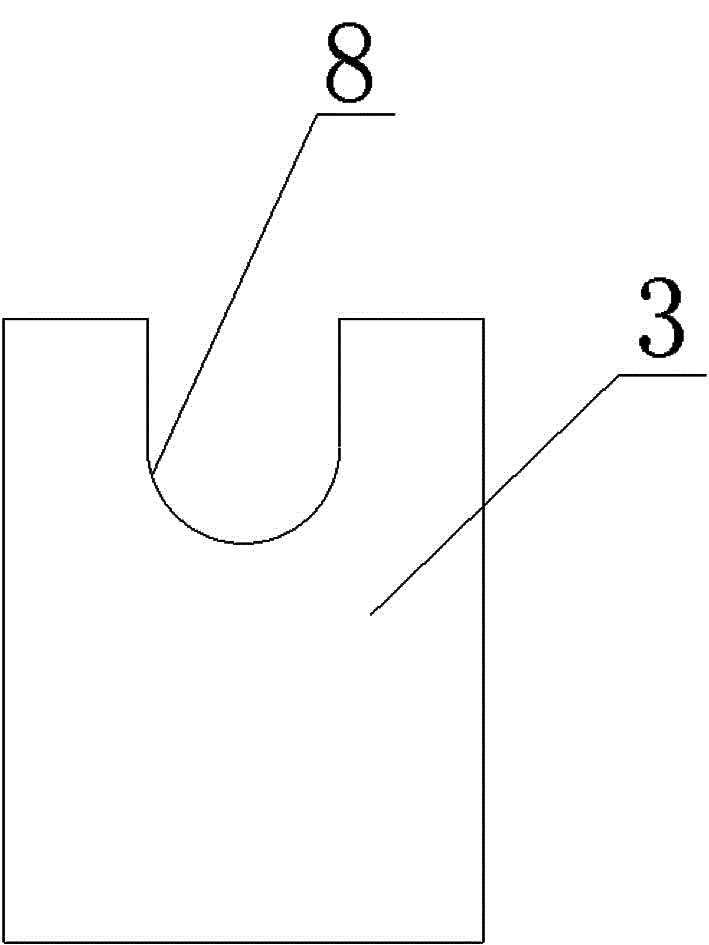

圖2 為本實用新型的定位座的左視圖；

圖3 為本實用新型的限位板的左視圖；

圖4 為本實用新型的工作示意圖；

圖中，1-工作臺，2-限位板，3-定位座，4-機座，5-液壓缸，6-沖頭，7-斜面，8-圓弧形凹槽，9-氣缸，10-通槽，11-控制器，12-收集盒，13-圓柱桿狀工件。

具體實施方式

下面結合附圖對本實用新型做進一步的描述，本實用新型的保護范圍不局限于以下所述：

如圖1~3所示，一種自動定位模具，它包括工作臺1以及設置于工作臺1頂部的限位板2、沖床和定位座3，所述的沖床設置于限位板2和定位座3之間，沖床由機座4、液壓缸5和沖頭6組成，機座4固定安裝于工作臺1上，液壓缸5垂直于工作臺1設置且固定安裝于機座4上，液壓缸5的活塞桿上設置有沖頭6，沖頭6的底部設置有斜面7，斜面7與沖頭6之間形成刀尖，所述的定位座3的頂部設置有圓弧形凹槽8，定位座3的端面上固定安裝有氣缸9，氣缸9垂直于定位座3的端面設置，所述的限位板2的下端部設置有通槽10。如圖1所示，該定位模具還包括控制器11，控制器11設置于機座4上，控制器11為PLC控制器，所述的控制器11與液壓缸5和氣缸9連接，通過控制器11能夠控制氣缸和液壓缸活塞桿的伸出或縮回，具有自動化程度高的特點。所述的沖頭6設置于通槽10和氣缸9之間且位于氣缸9的上方。

所述的限位板2設置于工作臺1的左側，所述的定位座3設置于工作臺1的右側。所述的工作臺1的下方設置有收集盒12，加工出的坯件被氣缸9的活塞桿直接推入收集盒12內收集，避免了坯件四處散落，方便了工人操作，此外使加工現象整潔。

本實用新型的工作步驟為：

S1、上料工序，將圓柱桿狀工件13放入圓弧形凹槽8內，并將圓柱桿狀工件13的左端面靠在限位板2上，從而實現了工件的定位；

S2、坯件的加工，經控制器11控制液壓缸5活塞桿的伸出，沖頭向下運動，刀尖將圓柱桿狀工件13切斷，切斷后的坯件掉落在工作臺1上，此時控制氣缸9的活塞桿伸出，氣缸9將坯件推入收集盒12內，從而實現了第一個坯件的加工；

S3、步驟S2結束后，控制氣缸9和液壓缸5活塞桿縮回，并向左繼續移動圓柱桿狀工件13使其左端面靠在限位板2上，重復步驟S2即可連續生產數個坯件，加工出的坯件長度一致，具有加工精度高的特點，此外無需在圓柱桿狀工件13上畫線，減輕了工人的勞動強度、提高了生產效率。

以上所述僅是本實用新型的優選實施方式，應當理解本實用新型并非局限于本文所披露的形式，不應看作是對其他實施例的排除，而可用于各種其他組合、修改和環境，并能夠在本文所述構想范圍內，通過上述教導或相關領域的技術或知識進行改動。而本領域人員所進行的改動和變化不脫離本實用新型的精神和范圍，則都應在本實用新型所附權利要求的保護范圍內。
