本實用新型涉及模具技術領域，具體涉及一種外定位可調式模具。

背景技術：

模具是沖壓生產必不可少的工藝裝備，是技術密集型產品。加工件的質量、生產效率以及生產成本等，與模具設計和制造有直接關系。模具設計與制造技術水平的高低，是衡量一個國家產品制造水平高低的重要標志之一，在很大程度上決定著產品的質量、效益和新產品的開發能力?，F有的五金精密模具中，用于固定料片的外定位結構，普遍為固定式的，即外定位結構與下模座是固定的，一般用于定位大小非常標準的料片上，但如果提供的料片尺寸有誤差或者在此之前的工序中料片被加工到尺寸不均勻或者偏邊時，小誤差還可以通過研磨調配迎合外定位結構，可調范圍也是在0.01mm-0.05mm內，但如果料片的尺寸誤差比較大時，外定位結構就無法對料片進行定位。

技術實現要素：

針對現有技術存在上述技術問題，本實用新型提供一種能夠對不同尺寸的料片進行定位的外定位可調式模具。

為實現上述目的，本實用新型提供以下技術方案：

提供一種外定位可調式模具，包括由下至上依次連接的下模座、下墊板和下模板，所述下模板設置有定位通孔，該模具還包括用于定位料片的外定位機構，所述外定位機構設置于所述定位通孔中并與所述下墊板連接，所述外定位機構從所述下模板穿出以對放在所述下模板的頂面的料片進行定位，所述外定位機構在所述定位通孔內的位置可調節設置并在預設位置固定。

其中，外定位機構還包括螺栓，所述外定位機構設置有長條孔，所述螺栓穿過所述長條孔以使所述外定位機構與所述下墊板連接，且通過調整螺栓在長條孔內相對位置以實現外定位機構與下墊板之間的相對位置可調節。

其中，所述外定位機構至少設有兩組，每組外定位機構包括能夠往料片的寬度方向調節的寬度外定位件和能夠往料片的長度方向調節的長度外定位件。

其中，所述外定位機構設置為四個，四個外定位機構在下模板上呈矩形分布。

其中，所述外定位機構的上端部朝向料片的一側設置有倒角。

其中，該外定位可調式模具還包括脫料片和止擋板，所述脫料片設置在下模板上，所述止擋板設置在所述脫料片上，所述脫料片設置有供所述外定位機構穿過的孔。

本實用新型的有益效果：

本實用新型的一種外定位可調式模具，包括由下至上依次連接的下模座、下墊板和下模板，下模板設置有定位通孔，該模具還包括用于定位料片的外定位機構，外定位機構設置于定位通孔中并與下墊板連接，外定位機構從下模板穿出以對放在下模板的頂面的料片進行定位，外定位機構在定位通孔內的位置可調節設置并在預設位置固定。與現有技術相比，本實用新型的一種外定位可調式模具，由于其外定位機構的位置能夠相對下墊板可調節，因此當料片的尺寸大小存在誤差時，調節外定位機構的位置即能夠對料片進行定位。

附圖說明

圖1為本實用新型的一種外定位可調式模具的結構示意圖。

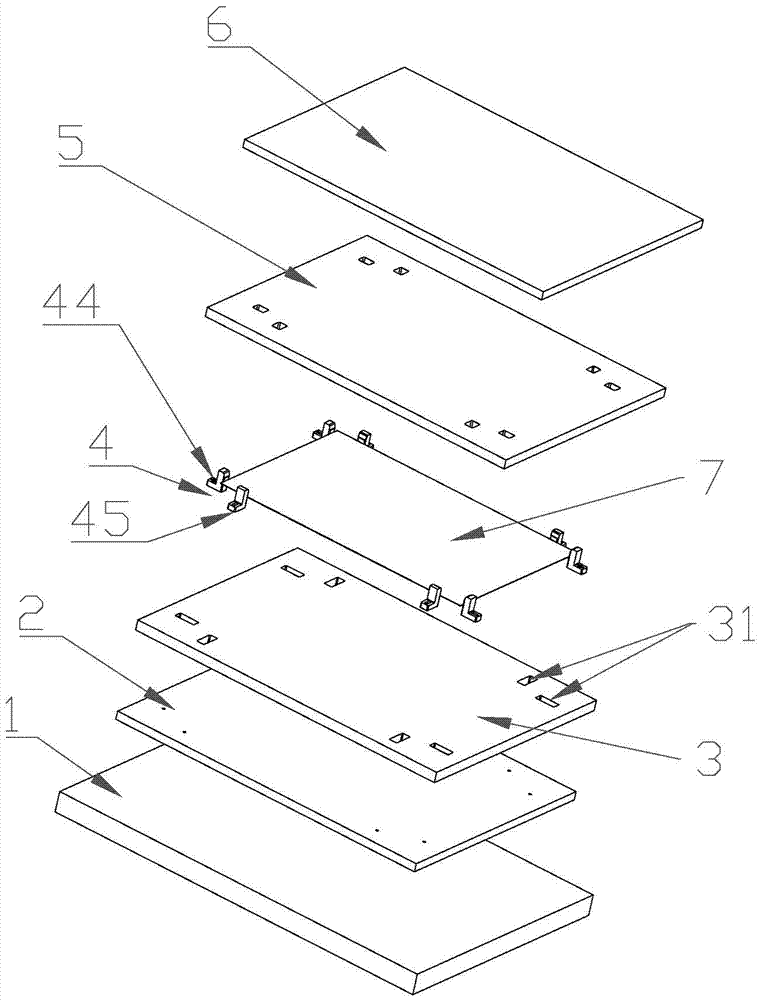

圖2為本實用新型的一種外定位可調式模具的結構分解圖。

圖3為本實用新型的一種外定位可調式模具的外定位機構的結構分解圖。

附圖標記：

下模座1；

下墊板2；

下模板3、定位通孔31；

外定位機構4、長條孔41、螺栓42、倒角43、長度外定位件44、寬度外定位件45；

脫料片5；

止擋板6；

料片7。

具體實施方式

以下結合具體實施例及附圖對本實用新型進行詳細說明。

本實施例的一種外定位可調式模具，如圖1至圖3所示，包括由下至上依次連接的下模座1、下墊板2和下模板3，下模板3設置有定位通孔31，該模具還包括外定位機構4，外定位機構4設置于定位通孔31中并與下墊板2固定連接，外定位機構4從下模板3的頂面穿出以對放在下模板3的頂面的料片進行定位，外定位機構4在定位通孔31內的位置可調節設置并在預設位置固定。具體的，外定位機構4設置有長條孔41，下墊板2設置有相配合的螺紋孔，外定位機構4通過螺栓42穿過長條孔41插入螺紋孔來與下墊板2固定連接。使用時，根據料片7的大小，調節好外定位機構4的位置，然后擰緊螺栓42即可。與現有技術相比，本實用新型的一種外定位可調式模具，由于其外定位機構4的位置能夠相對下墊板2可調節，因此當料片7的尺寸大小存在誤差時，調節外定位機構4的位置即能夠對料片進行定位。

本實施例中，外定位機構4為至少為四個，四個外定位機構4在下模板3上呈矩形分布，每個外定位機構4包括能夠往料片的寬度方向調節的寬度外定位件45和能夠往料片的長度方向調節的長度外定位件44。因此能夠在寬度方向和長度方向分別對料片7進行定位，定位時，可以先對長度方向（或者寬度方向）定位，再對寬度方向（或者長度方向）定位，安裝定位料片比較方便。

本實施例中，外定位機構4的上端部朝向料片的一側設置有倒角43，料片7裝入該外定位機構4時，該倒角43起到導向的作用。

本實施例中，該外定位可調式模具還包括脫料片5和止擋板6，脫料片5設置在下模板3上，止擋板6設置在脫料片5上，脫料片5設置有供外定位機構4穿過的孔。

最后應當說明的是，以上實施例僅用以說明本實用新型的技術方案，而非對本實用新型保護范圍的限制，盡管參照較佳實施例對本實用新型作了詳細地說明，本領域的普通技術人員應當理解，可以對本實用新型的技術方案進行修改或者等同替換，而不脫離本實用新型技術方案的實質和范圍。
