本實用新型涉及一種無縫方管加工設備，特別涉及一種旋調式無縫方管卡接盤。

背景技術：

無縫方管是一種具有中空截面、周邊沒有接縫的長條鋼材，用無縫管通過模具的四面擠壓形成的方管，方管具有中空截面，大量用作輸送流體的管道，主要應用于液體輸送,液壓支架。現有的無縫方管不方便卡接，尤其是不方便多根無縫方管進行牢固卡接。

技術實現要素：

本實用新型主要是解決現有技術所存在的技術問題，從而提供一種通過開槽可以方便對卡接塊進行卡接；通過卡槽可以方便卡接無縫方管，方便對多根無縫方管進行固定安裝的旋調式無縫方管卡接盤。

本實用新型的上述技術問題主要是通過下述技術方案得以解決的：

一種旋調式無縫方管卡接盤，包括盤體，盤體的外周面上設有若干第一卡槽，盤體的外周面上設有若干第二卡槽，第二卡槽與第一卡槽呈交錯布置；盤體的軸中心位置設有安裝孔，盤體的軸中心位置設有開槽，開槽與安裝孔連通；安裝孔位置設有鎖管，鎖管的下端設有扣環，扣環上設有旋塊；鎖管的軸向位置設有第一調節槽與第二調節槽，第一調節槽與第二調節槽連通；鎖管內設有彈簧，鎖管的端部設有連接管，連接管的一端設有對接管，對接管設置在鎖管內，連接管的另一端上設有卡接塊，卡接塊設置在開槽位置。

進一步地，所述旋塊的橫截面為十字型形狀。

進一步地，所述鎖管的端部外周面上設有對接環。

進一步地，所述鎖管、扣環以及旋塊為一體結構。

進一步地，所述第一卡槽與第二卡槽的橫截面為U型形狀。

采用上述技術方案的旋調式無縫方管卡接盤，可以將連接管套裝在鎖管的軸向位置；通過扣環可以方便使鎖管安裝在盤體的軸中心位置；通過開槽可以方便對卡接塊進行卡接；通過第一卡槽可以方便卡接無縫方管，通過第二卡槽可以方便卡接無縫方管，從而方便牢固地卡接無縫方管，方便對多根無縫方管進行固定安裝。

附圖說明

為了更清楚地說明本實用新型實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

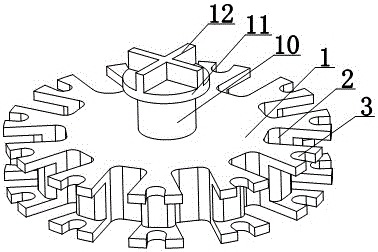

圖1為本實用新型旋調式無縫方管卡接盤的結構示意圖一；

圖2為本實用新型旋調式無縫方管卡接盤的結構示意圖二；

圖3為本實用新型旋調式無縫方管卡接盤的部件分解圖；

圖4為本實用新型所述盤體的結構示意圖。

具體實施方式

下面結合附圖對本實用新型的優選實施例進行詳細闡述，以使本實用新型的優點和特征能更易于被本領域技術人員理解，從而對本實用新型的保護范圍做出更為清楚明確的界定。

如圖1至圖4所示，一種旋調式無縫方管卡接盤，包括盤體1，盤體1的外周面上設有若干第一卡槽2，盤體1的外周面上設有若干第二卡槽3，第二卡槽3與第一卡槽2呈交錯布置；盤體1的軸中心位置設有安裝孔4，盤體1的軸中心位置設有開槽5，開槽5與安裝孔4連通；安裝孔4位置設有鎖管10，鎖管10的下端設有扣環11，扣環11上設有旋塊12；鎖管10的軸向位置設有第一調節槽14與第二調節槽15，第一調節槽14與第二調節槽15連通；鎖管10內設 有彈簧6，鎖管10的端部設有連接管8，連接管8的一端設有對接管9，對接管9設置在鎖管10內，連接管8的另一端上設有卡接塊7，卡接塊7設置在開槽5位置；旋塊12的橫截面為十字型形狀；鎖管10的端部外周面上設有對接環13；鎖管10、扣環11以及旋塊12為一體結構；第一卡槽2與第二卡槽3的橫截面為U型形狀。

本實用新型旋調式無縫方管卡接盤，可以將連接管8套裝在鎖管10的軸向位置；通過扣環11可以方便使鎖管10安裝在盤體1的軸中心位置；通過開槽5可以方便對卡接塊7進行卡接；通過第一卡槽2可以方便卡接無縫方管，通過第二卡槽3可以方便卡接無縫方管，從而方便牢固地卡接無縫方管，方便對多根無縫方管進行固定安裝。

其中，旋塊12的橫截面為十字型形狀；所以方便使用者旋轉操作。

其中，鎖管10的端部外周面上設有對接環13；所以能增強鎖管10端部的強度。

其中，鎖管10、扣環11以及旋塊12為一體結構；所以連接更加牢固。

以上所述，僅為本實用新型的具體實施方式，但本實用新型的保護范圍并不局限于此，任何不經過創造性勞動想到的變化或替換，都應涵蓋在本實用新型的保護范圍之內。因此，本實用新型的保護范圍應該以權利要求書所限定的保護范圍為準。
